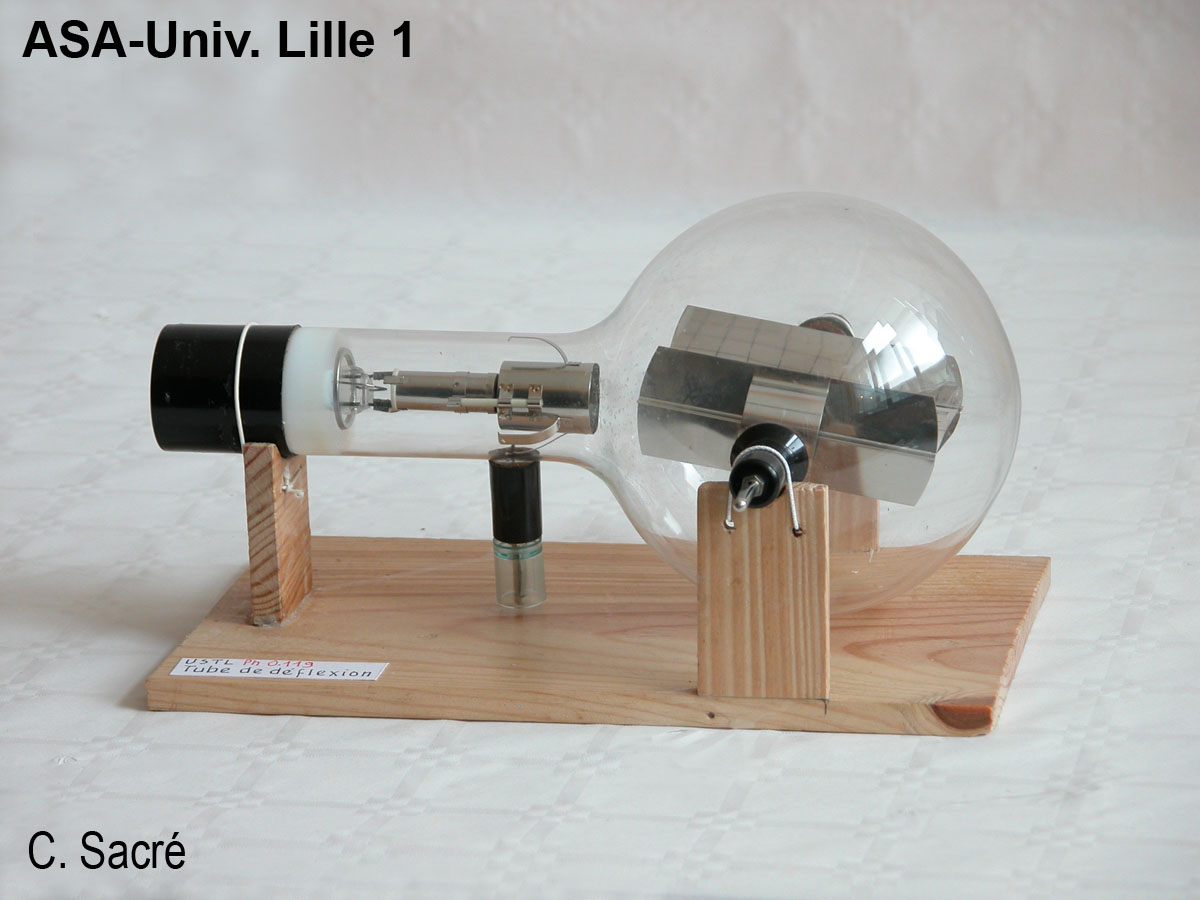

Sieber Scientific S.A. Vers 1950 Appareil pédagogique montrant la déviation d’un faisceau d’électrons par un champ électrique. Le tube de verre contenant le canon à électrons est prolongé par un ballon renfermant les plaques de déviation électriques et l’écran. Diamètre du tube : 4 cm Diamètre du ballon : 12,5 cm Longueur totale : 27 cm Tension de chauffage de la cathode : 6 V Tension d’accélération par l’anode : 2 à 5 kV Tension entre plaques de déviation : 0 à 5 kVLe faisceau d’électrons émis dans l’axe du tube est soumis au champ électrique horizontal créé par la tension entre les plaques. Il est dévié mais reste dans le même plan horizontal. L’écran en mica recouvert d’une matière fluorescente est tangent au plan de la trajectoire des électrons et permet de visualiser cette trajectoire. Le rayon de la courbure de celle-ci permet, connaissant la tension d’accélération et la tension entre les plaques, de calculer la charge spécifique e/m de l’électron.
Inventaire : Ph 0.119
