Description

   Férisol
    1942

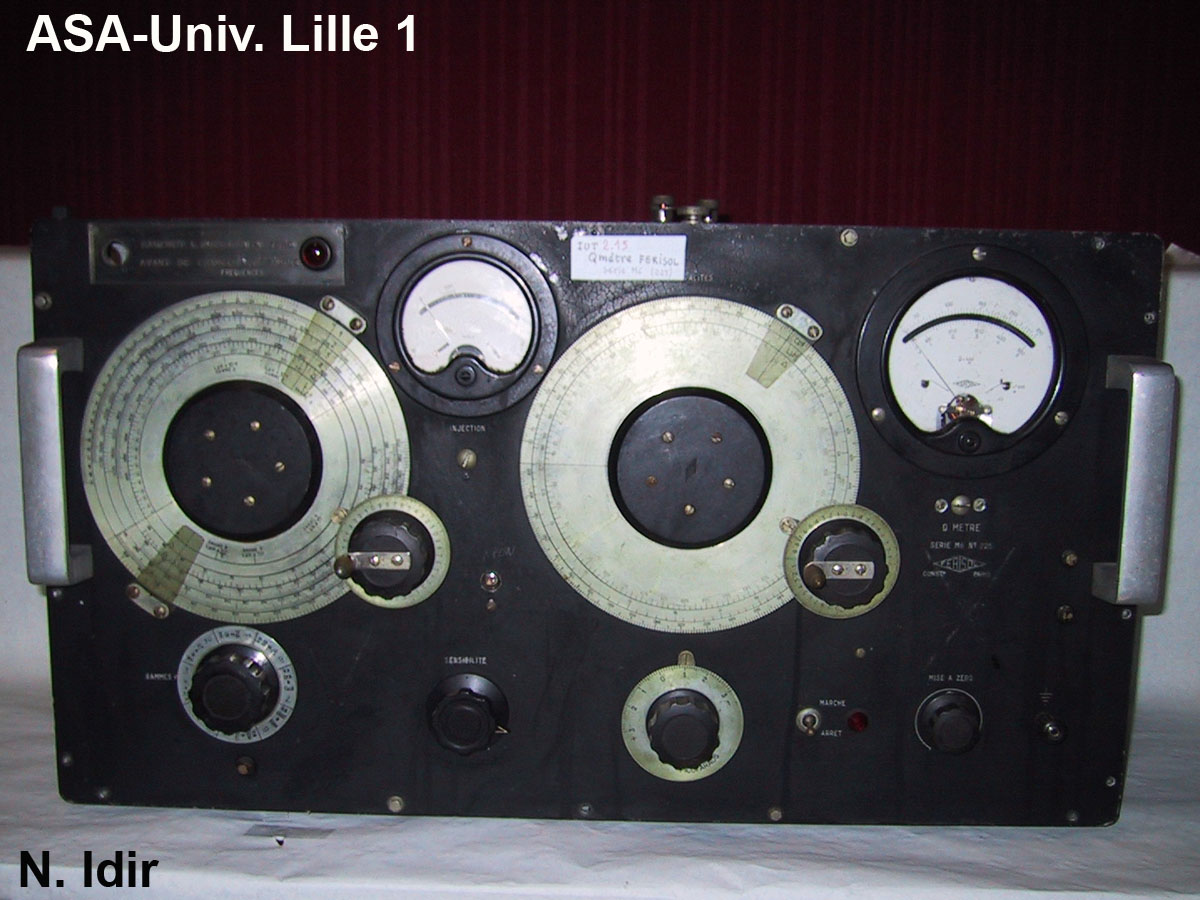

Boîtier métallique noir :
    Largeur : 68 cm
    Epaisseur : 24 cm
    Hauteur : 37 cm
    Très lourd (40 kg)

- L’appareil comporte essentiellement

• un oscillateur haute fréquence étalonné en huit grammes allant de 50 kHz à 50 MHz
• un condensateur variable étalonné de 500 pF
• un voltmètre mesurant la tension V fournie par l’oscillateur au circuit oscillant LC
• un voltmètre mesurant la surtension QV aux bornes de L ou C à la résonance

On peut enficher des inductances étalonnées sur le couvercle.

- Pour tenir compte des pertes (Joule et autres) dans une inductance réelle on l’assimile à une inductance pure L en série avec une résistance r. De même on assimile une capacité réelle à une capacité pure C en parallèle avec une résistance R.
A la pulsation w, les coefficients de qualité sont
    Q_L = Lw/r pour l’inductance
    Q_C = 1/CwR pour la capacité.
A la pulsation de résonance, égale à (LC)^-1/2 , comme Q_C est généralement beaucoup plus grand que Q_L, le coefficient de surtension Q est
Q # Q_L= L / [r.(LC)^1/2] = (L/C)^1/2 / r

Inventaire : IUT 2.15
