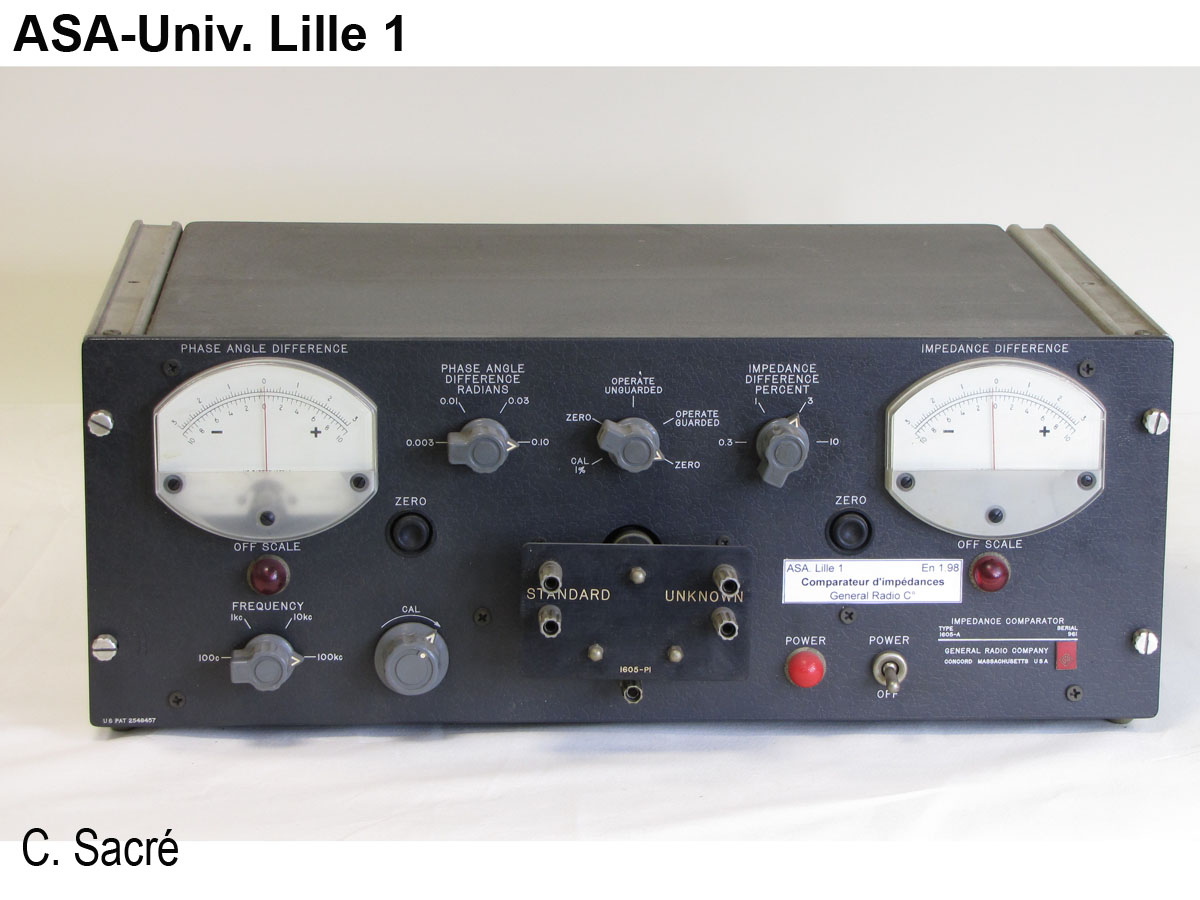

General Radio C°
Type 1605A
Vers 1960
Cet appareil détermine le module et l'argument d'une impédance par comparaison avec une impédance étalon de caractéristiques voisines.
Boîtier métallique gris, panneau avant noir.
Largeur : 48 cm
Hauteur : 18 cm
Profondeur : 34 cm
Les deux appareils à aiguille portent les mêmes graduations :
de -3 à +3 et de -10 à +10
L'un mesure la différence d'impédance, avec quatre sensibilités :
0,3 - 1 - 3 et 10 %
L'autre mesure la différence d'angle de phase, avec quatre sensibilités :
0,003 - 0,01 - 0,03 et 0,1 radian
Les mesures sont faites à l'une des quatre fréquences générées par l'appareil :
100 Hz ; 1 kHz ; 10 kHz ; 100 kHz.
Inventaire : En 1.98
