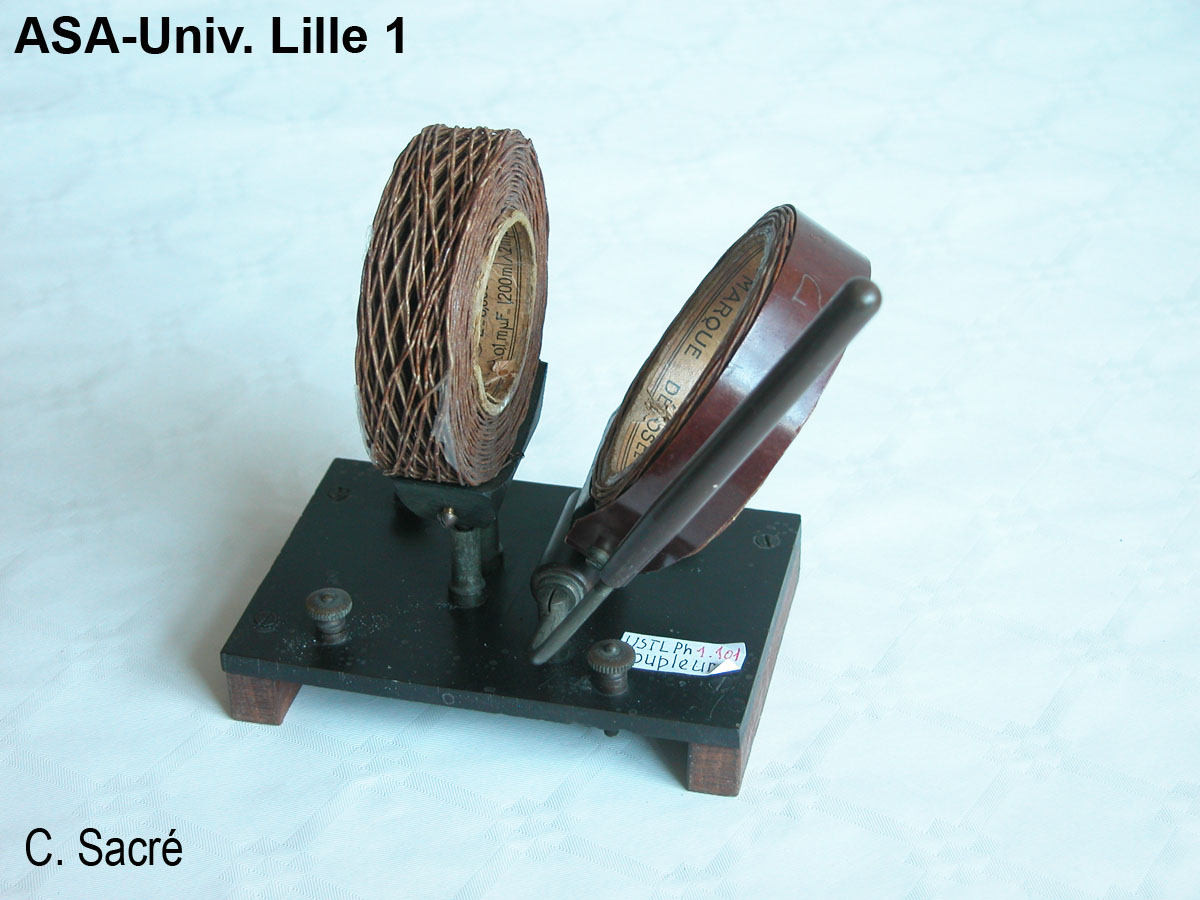

Bobines Gamma 1930-40 Sur le support sont montées deux bobines en nid d’abeilles . l’une (de type n° 4) fixe de diamètre intérieur : 4,4 cm de diamètre extérieur : 9 cm d’ épaisseur : 2,5 cm d’inductance : 3,5 mH . l’autre inclinable de type n° 2 de diamètre intérieur : 6,5 cm de diamètre extérieur : 9 cm d’épaisseur : 2,5 cm d’inductance : 0,303 mH Les inductances (L) et les capacités (C) jouent un rôle essentiel dans les circuits radios. Elles déterminent la fréquence (f) mise en résonance, c’est-à-dire sélectionnée à l’émission et à la réception LCw2 = 1 avec w = 2pfUn circuit résonnant est d’autant plus sélectif qu’il est moins résistant.Pour les fréquences radios moyennes, au lieu de bobines formées de couches de spires circulatoires jointives, on réalisait les inductances avec des bobines en nid d’abeilles, ceci afin de réduire la capacité parasite.L’inductance mutuelle entre deux bobines est d’autant plus grande qu’elles sont plus « couplées » c’est-à-dire que la bobine mobile est plus proche de la bobine fixe.
Inventaire : Ph 1.101
