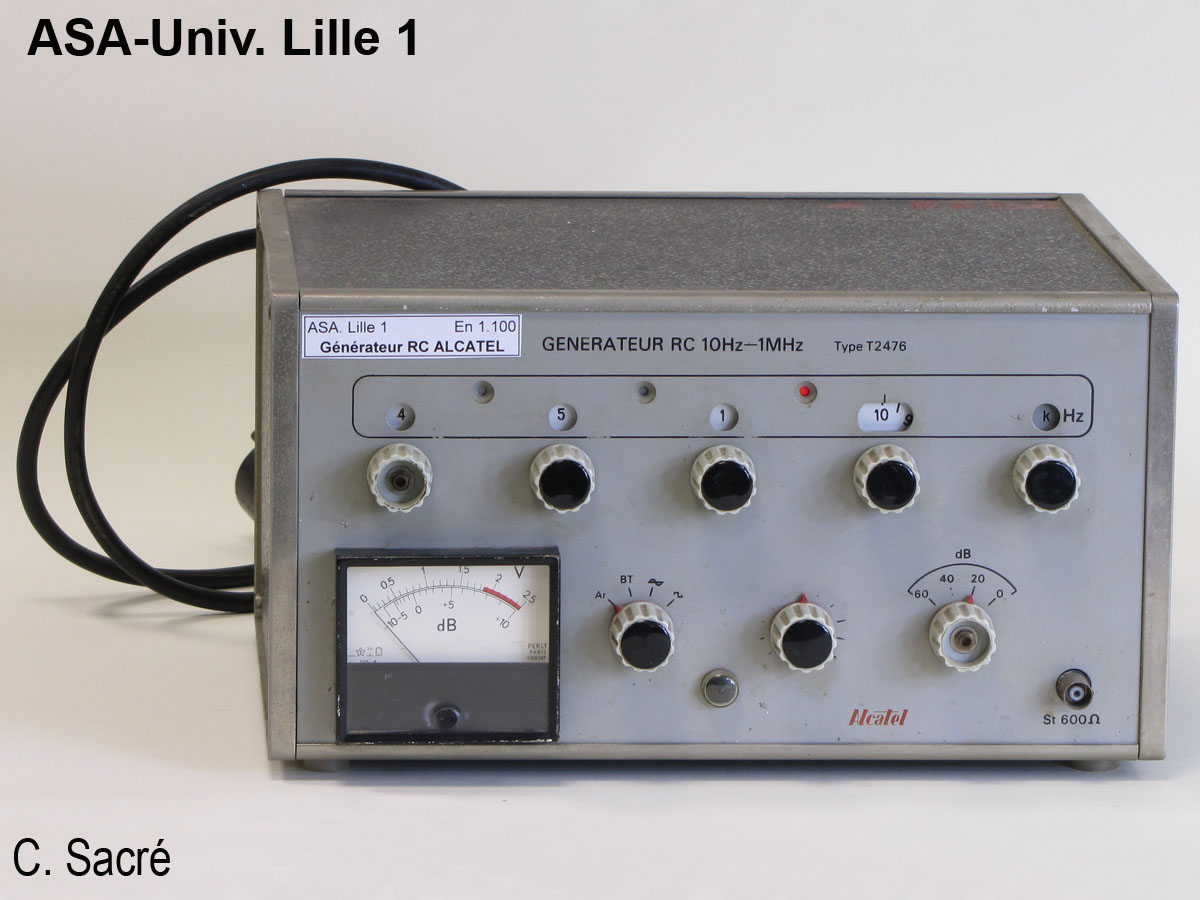

Alcatel
Type T 2476
Vers 1960
Boîtier gris sombre. Panneau avant blanc cassé.
Largeur : 29 cm
hauteur : 16 cm
Profondeur : 23 cm
Dans le domaine des fréquences radio, pour éviter l'inductance encombrante de l'oscillateur à circuit oscillant LC, on a utilisé l'oscillateur RC. Dans celui-ci l'amplificateur est placé dans un ensemble de capacités et résistances réalisant une rétroaction positive donc une tension oscillante.
Affichage de la fréquence par 3 commutateurs à décade, un potentiomètre et un dernier commutateur. Celui-ci indique s'il s'agit d'hertz, ou de kilohertz et où se situe la virgule.
La valeur de la tension et indiquée par un voltmètre gradué de 0 à 2,5 V, de -10 à +10 dB.
Un potentiomètre permet de faire varier la tension.
Un commutateur permet d'atténuer le signal de sortie de 0, 20, 40 ou 60 dB.
Inventaire : En 1.100
