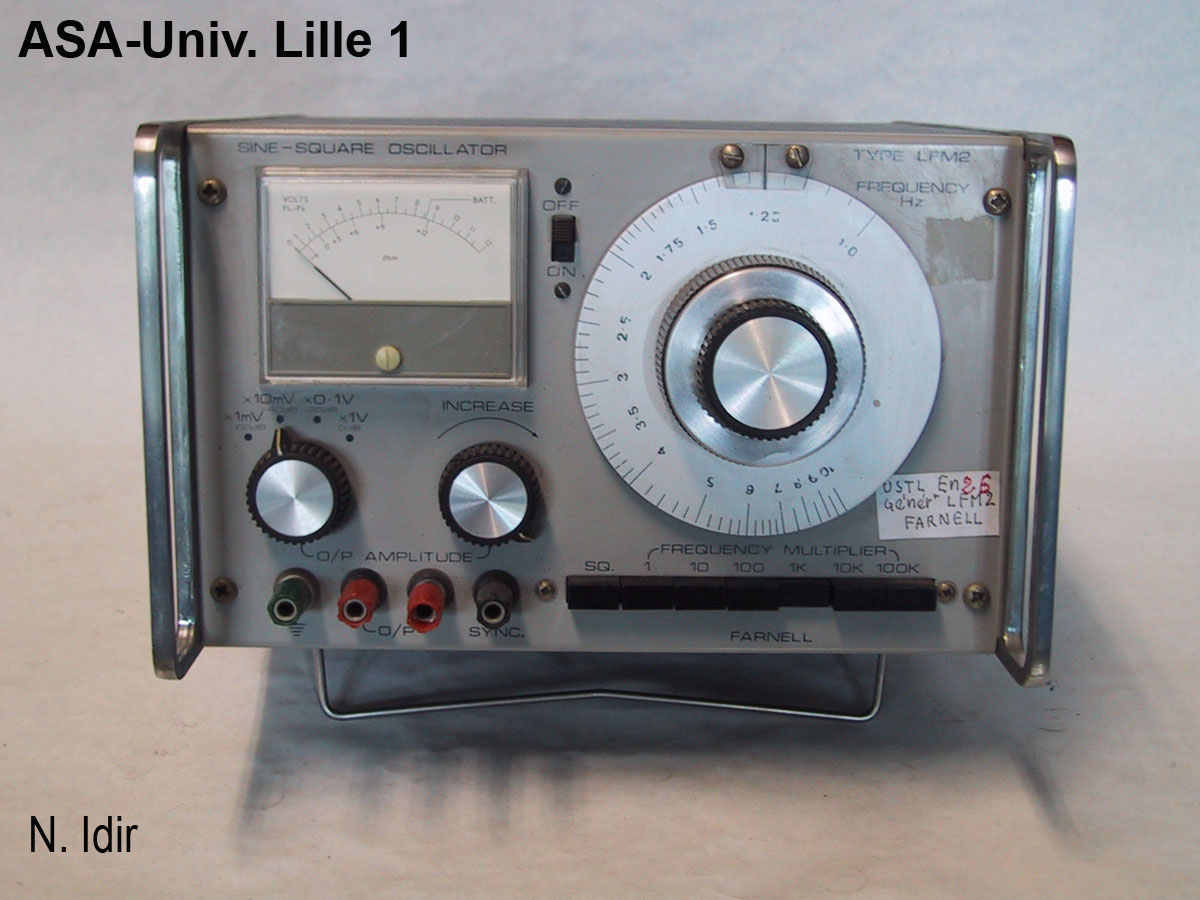

FARNELL
(SINE - SQUARE - OSCILLATOR)
Vers 1970
Boîtier métallique gris foncé, panneau avant gris plus clair.
Largeur : 24 cm
Hauteur : 18 cm
Profondeur : 21 cm
Fréquence : commandée par un grand cadran gradué de 1 à 10, entraînement démultiplié.
Une série de boutons-poussoirs indique par quel facteur il faut multiplier le chiffre lu pour avoir la fréquence :
x1 ; x10 ; x100 ; x1000 ; x10000; x100000
donc jusqu'à 1 MHz.
Valeur crête à crête mesurée par un voltmètre gradué de 0 à 12.
Un commutateur indique par combien il faut multiplier l'indication de l'aiguille :
x1 mV ; x10 mV ; x0,1 V ; x1 V
Le commutateur et le cadran du voltmètre indiquent aussi la valeur en dB.
Un bouton-poussoir fait passer le signal généré de sinusoïdal à rectangulaire.
Inventaire : En 2.6
