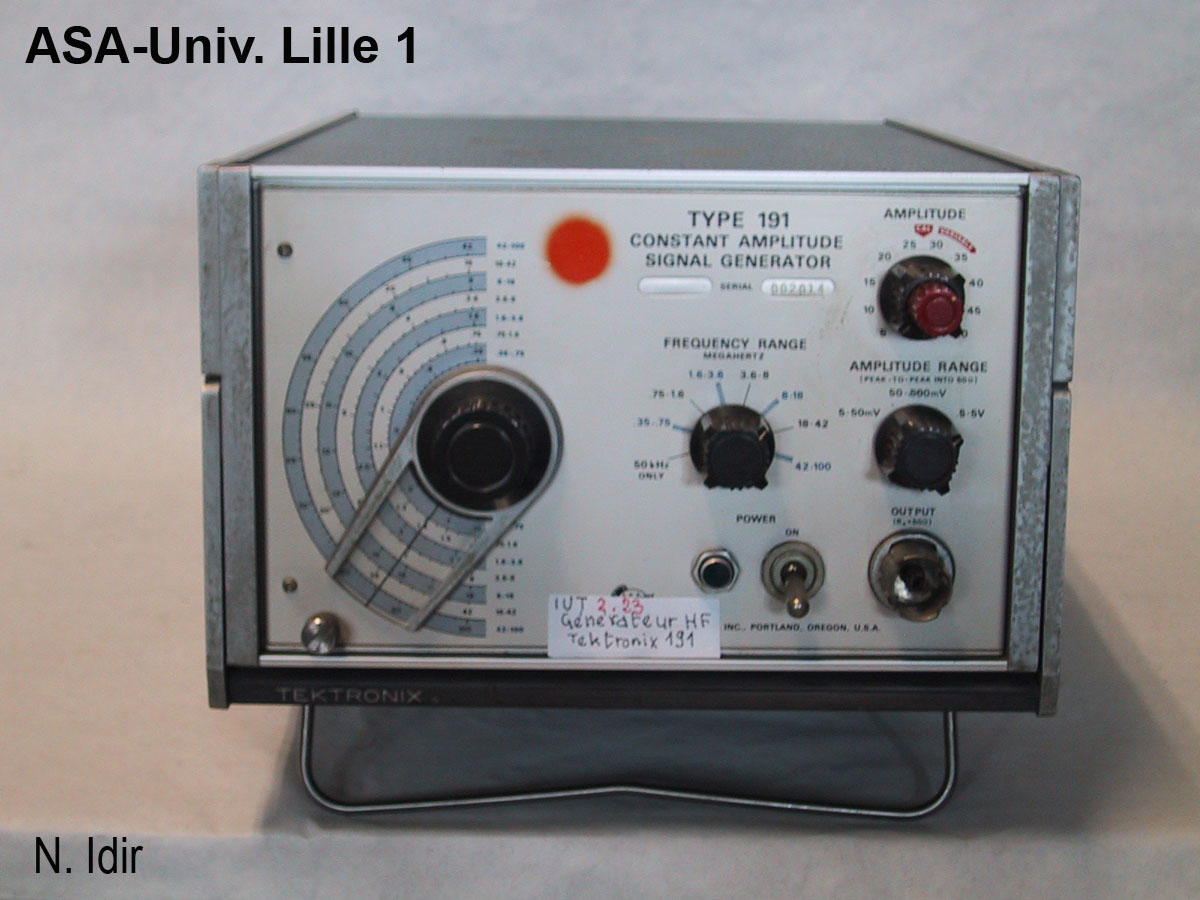

Générateur HF de signaux d’amplitude constante 191 Tektronix_1

Description

    Tektronix
      1968

Générateur haute fréquence d’ondes sinusoïdales dont l’amplitude reste constante quand la fréquence varie.
Boîtier métallique revêtu de vinyle bleu. Panneau avant blanc cassé.
    Largeur : 23 cm
    Hauteur : 15 cm
    Profondeur : 37 cm
Utilise des tubes à vide et des semiconducteurs.

Fréquence : de 350 kHz à 100 MHz en 7 gammes (précision 2%). Une fréquence fixe de 50 kHz (précision 1%) sert à l’étalonnage.
Tension : 3 gammes : 5 à 50 mV ; 50 à 500 mV ; 500 mV à 5 V ; et pour chaque gamme 9 valeurs fixes : 5, 10, 15, 20, 25, 30, 35, 40, 45.
Précision sur la tension : 3%


Inventaire : IUT 2.23
