Tektronix

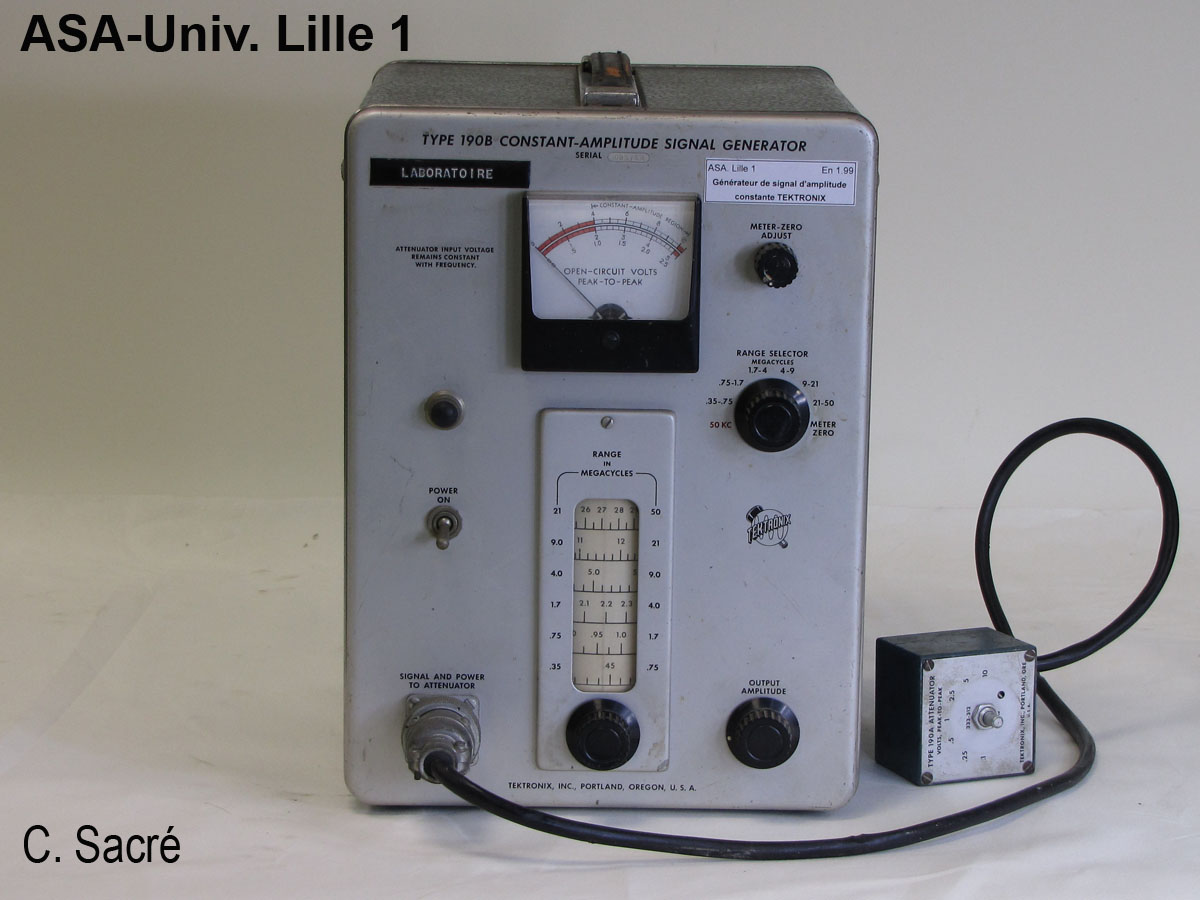

(Type 190B CONSTANT-AMPLITUDE SIGNAL GENERATOR)
Vers 1970
Boîtier bleu métallisé, panneau avant gris clair.
Largeur : 24,5 cm
Hauteur : 34 cm
Profondeur : 26 cm
La lecture de la fréquence diffère de celle habituellement adoptée. Au lieu d'un disque plan tournant autour de son centre, on utilise un cylindre tournant autour de son axe. Ici l'axe est vertical et la graduation lue à travers une fenêtre.
Six gammes de fréquences :
0,35 à 0,75 MHz ; 0,75 à 1,7 MHz ; 1,7 à 4,0 MHz ; 4,0 à 9,0 MHz ; 9,0 à 21 MHz ; 21 à 50 MHz
Un commutateur indique la graduation à utiliser.
Un potentiomètre permet de faire varier l'amplitude du signal. Celle-ci est mesurée par un voltmètre à deux échelles de lecture :
de 0 à 5 V ; de 0 à 10 V
La partie initiale des échelles (0 à 2 et 0 à 4) est indiquée en rouge car peu précise. Pour les lectures des faibles valeurs, un atténuateur calibré 190A est relié au générateur par un cordon.
L'étroitesse des bandes de fréquences et la faible largeur des gammes de valeurs expliquent la constance de l'amplitude du signal dans une certaine mesure.
Inventaire : En 1.99
