Férisol
Milieu du XX e siècle

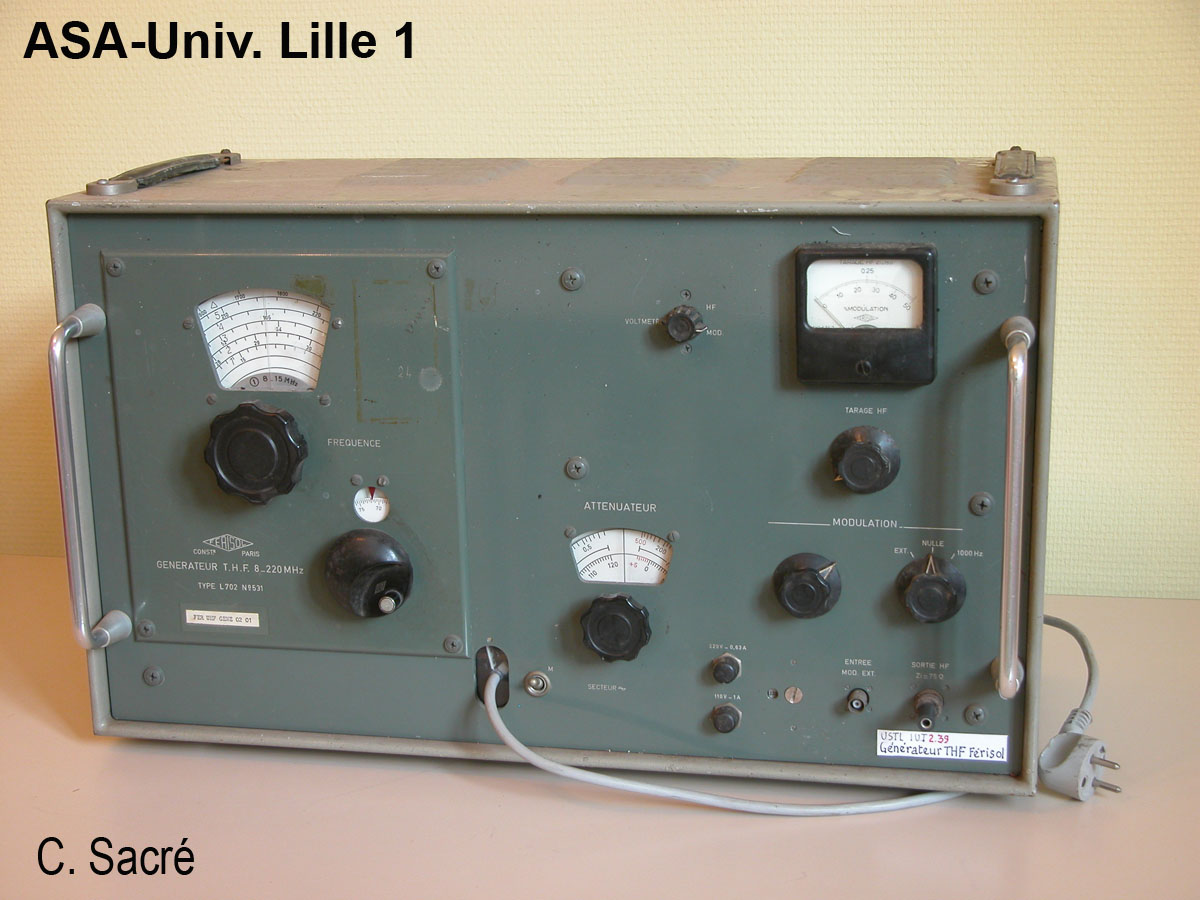

Boîtier métallique gris clair, panneau avant vert.
Largeur : 57,5 cm
Hauteur : 33 cm
Profondeur : 27 cm
· La partie gauche commande la fréquence du générateur avec 5 bandes :
8 à 15 MHz ; 15 à 30 MHz ; 30 à 55 MHz ; 55 à 105 MHz ; 105 à 200 MHz
Le disque portant les 5 graduations défile derrière une fenêtre. Sous celle-ci, le gros bouton commande le changement de gamme.
La variation de fréquence est commandée par le vernier dont le bouton fait tourner le grand disque d'une façon très démultipliée. Le vernier entraîne le petit disque de 0 à 100 qu'on voit par un petit trou.
· La partie droite commande l'amplitude du signal créé.
L'atténuateur indique la valeur de celui-ci :
soit de 0,1 µV à 500 mV, soit de -120 à +5 dB
On peut grâce au commutateur de modulation, obtenir :
-une modulation par une source extérieure,
-une modulation à fréquence fixe de 1 kHz,
-pas de modulation.
Le millivoltmètre à aiguille indique l'amplitude de la modulation.
Inventaire : IUT 2.39
