Métrix
Vers 2000
Boîtier blanc cassé en plastique moulé.
Largeur : 27 cm
Hauteur : 9,5 cm
Profondeur : 29,5 cm
Affichage à cristaux liquides, 5 chiffres.

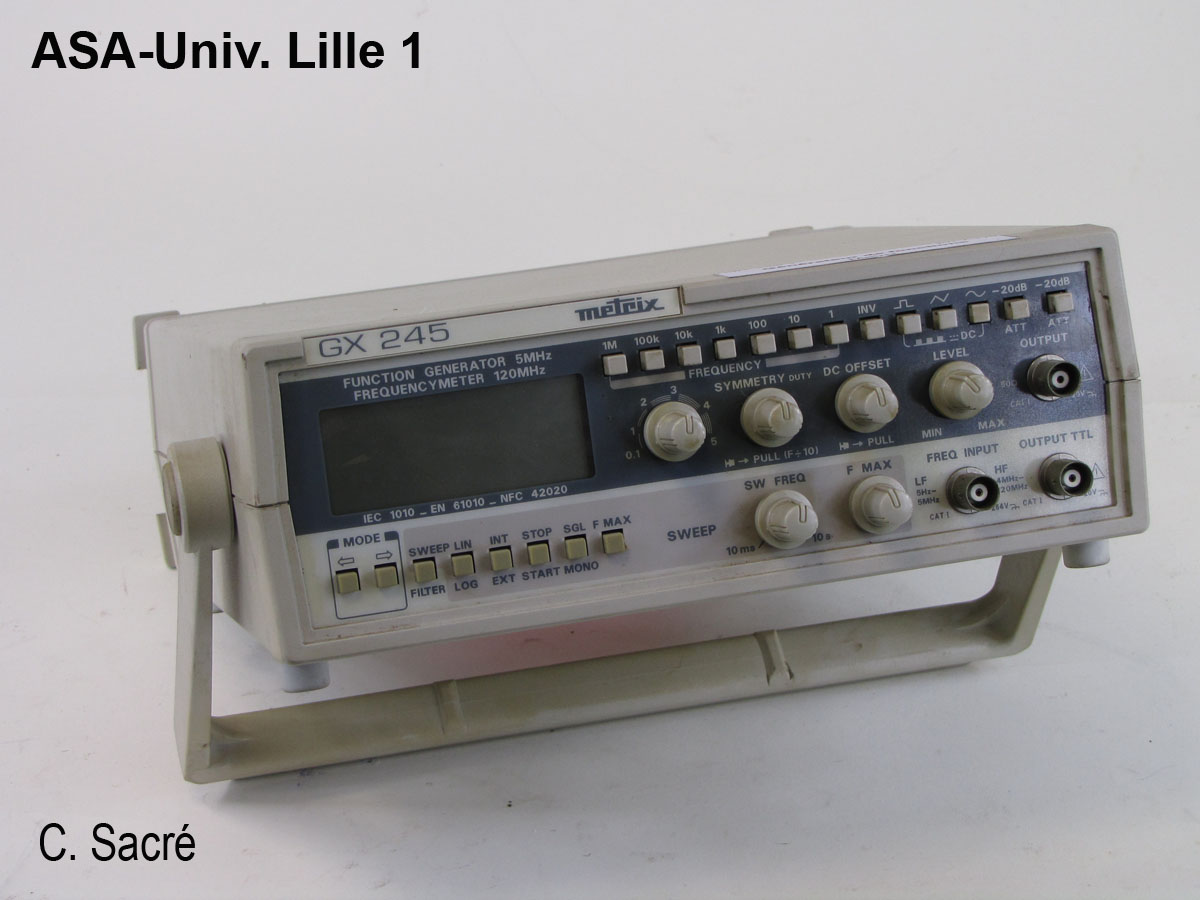

Cet appareil est un générateur de fonctions, avec possibilité de balayage et de fonctionnement en fréquencemètre.
Générateur de fonctions (partie noire du panneau avant).
-fréquence : 7 gammes de 0,02 Hz à 2 MHz choisies par les boutons du haut.
0,02 à 2,2 Hz - 0,2 à 22 Hz - 2 à 220 Hz - 0,02 à 2,2 kHz - 0,2 à 22 kHz - 2 à 220 kHz - 0,02 à 2,2 MHz
-forme d'onde : sinusoïdale, triangulaire, rectangulaire.
-quatre boutons commandant :
la fréquence,
le niveau (de 0 à 20 V),
le rapport cyclique (symétrie),
le décalage.
Balayage. Fonctionnement en fréquencemètre (partie inférieure blanche du cadran).
-deux potentiomètres commandent la fréquence et la largeur du balayage,
-la fréquence d'entrée est répartie en basse fréquence (5 Hz à 5 MHz) et haute fréquence ( 4 à 120 MHz),
-la série de boutons placée sous l'écran permet de choisir le mode de fonctionnement.
Inventaire : En 1.114
