Férisol
1950
Surnommé le "grid-dip", cet appareil était très utilisé par les radio-amateurs des années 1950.
Boîtier gris vert de dimensions :
largeur : 20 cm
hauteur : 30 cm
profondeur : 27 cm

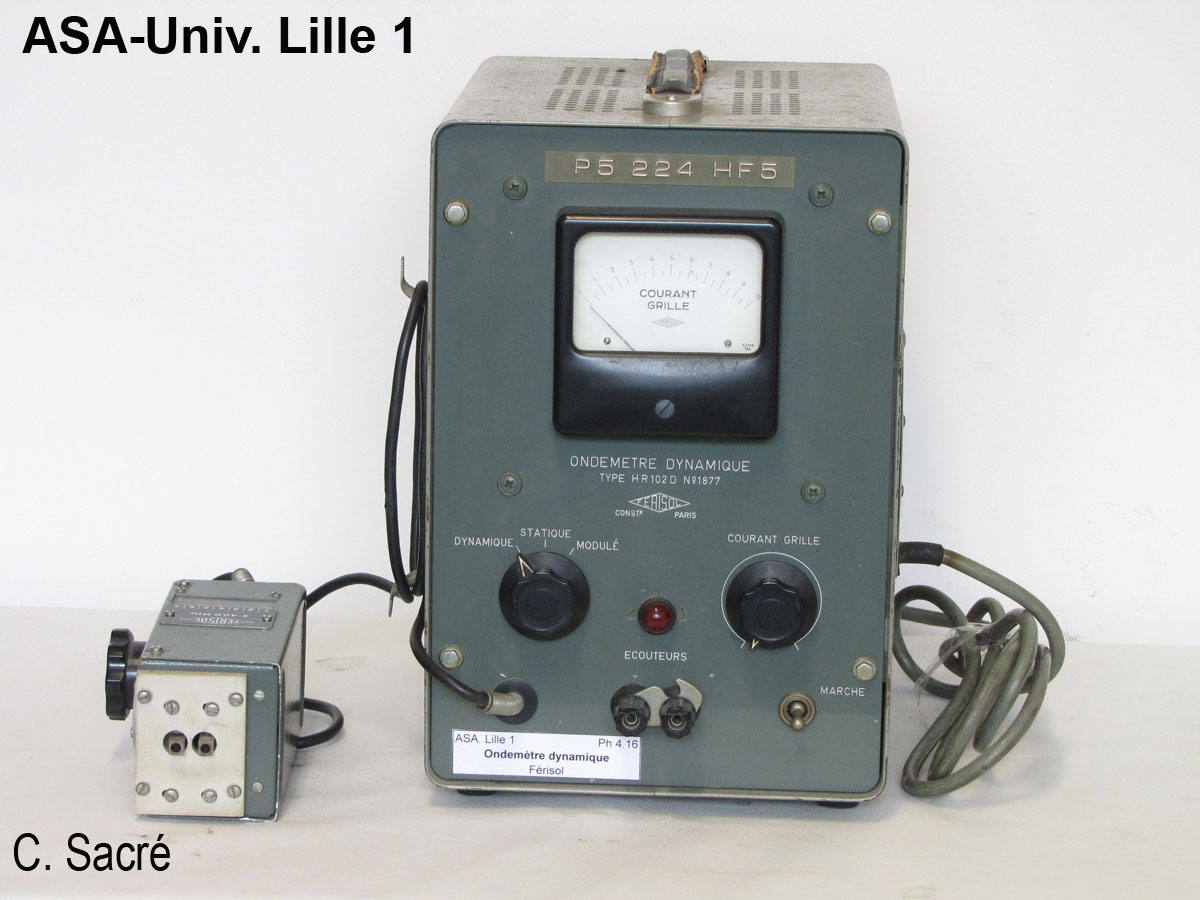

-Sur le panneau avant on trouve :
-le milliampèremètre d'affichage du courant de grille de la lampe de l'oscillateur,
-le commutateur de mode de fonctionnement : dynamique, statique ou modulé,
-le potentiomètre qui fait varier le courant de grille,
-le branchement des écouteurs,
-la liaison avec la sonde.
-La sonde parallélépipédique est logée dans le côté gauche du boîtier. Elle contient l'oscillateur dont la bobine extérieure, sélectionnée parmi une des sept bobines logées à côté, est enfichée dans le boîtier. On fait varier la fréquence par le bouton qui fait varier la capacité et fait tourner les graduations correspondant aux 7 bobines.
On a 7 graduations :
2 à 4,5 MHz 37 à 85 MHz
4,4 à 9 MHz 80 à 190 MHz
8,5 à 18,5 MHz 180 à 400 MHz
17,5 à 39,5 MHz
-Lorsque l'oscillateur est couplé à un circuit susceptible d'osciller sur la même fréquence, le courant de grille passe par un minimum à la résonance.
On peut explorer rapidement avec les sept bobines toute la gamme des fréquences de 2 à 400 MHz, ou étudier avec précision le signal autour d'une fréquence et voir s'il est modulé. On peut aussi moduler à 1 000 Hz le signal produit par la sonde, par un petit oscillateur interne au boîtier, .
Inventaire : Ph 4.16
