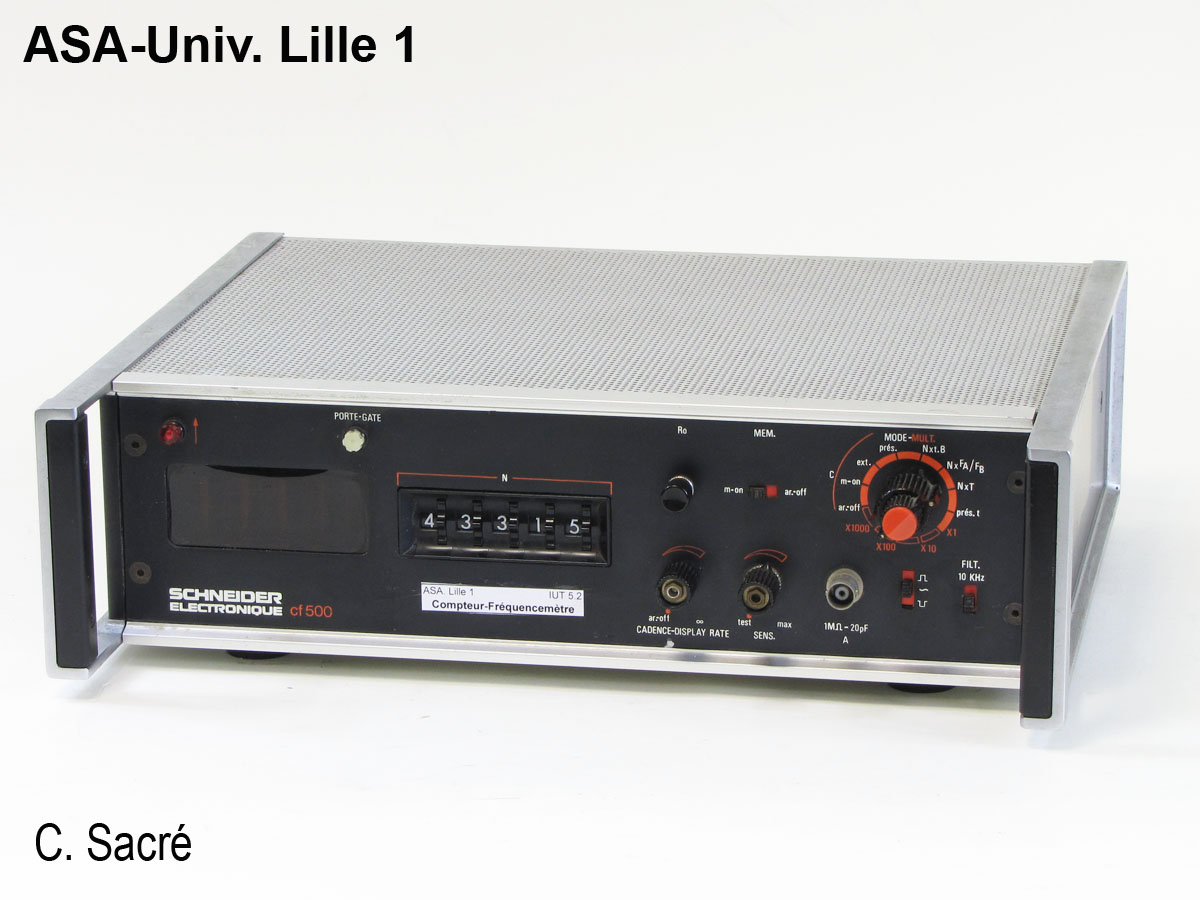

Schneider Electric
Type CF 500
1975
Boîtier métallique, teinte aluminium, le panneau avant et les côtés sont noirs.
Largeur : 34,5 cm
Hauteur : 10 cm
Profondeur : 28 cm
Entrée principale : 1 Mohms, 20 pF
(il y a une autre entrée à l'arrière)
Affichage de la grandeur mesurée : 5 tubes Nixie
Commande de la grandeur mesurée : 5 boutons numérotés de 0 à 9 dont l'axe de rotation est parallèle au panneau avant.
Deux potentiomètres (cadence, sensibilité), deux commutateurs (signaux sinusoïdaux, en créneaux positif ou en créneaux négatifs). Addition ou non d'un filtre.
Un gros commutateur à deux commandes concentriques :
-l'une indique la fonction : fréquence, comptage, temps, rapport,
-l'autre indique la lecture à multiplier par 1, 10, 100 ou 1000.
Inventaire : IUT 5.2
