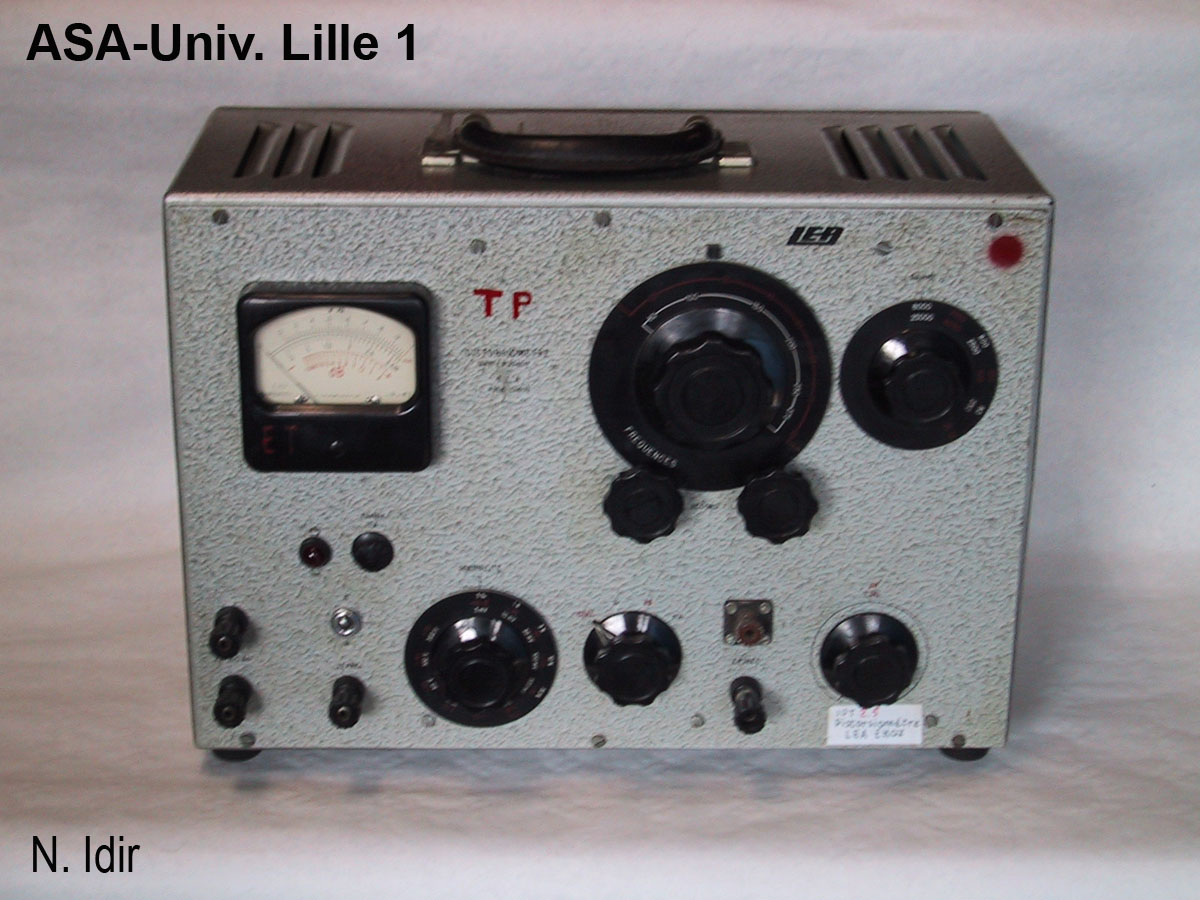

L.E.A. 1960 Appareil utilisé en travaux pratiques pour mesurer les taux d’harmoniques d’un signal basse fréquence.Dans un signal périodique non sinusoïdal le taux de chaque harmonique est le rapport de son amplitude à celle du fondamental.Grâce à un circuit très sélectif on sépare chaque harmonique du reste du signal et on le mesureBoîtier métallique gris clair Largeur : 44 cm Hauteur : 32 cm Profondeur : 20 cmCommutateur de fonction à 4 positions : étalonnage mesure en % mesure en dB mesure en mVL’appareil de mesure à aiguille porte une graduation pour chacune des fonctions.6 gammes de mesure : 25 – 80 Hz, 80 – 250 Hz, …, 8 à 25 kHzSensibilité de 3 mV à 300 V en onze calibres
Inventaire : IUT 2.5
