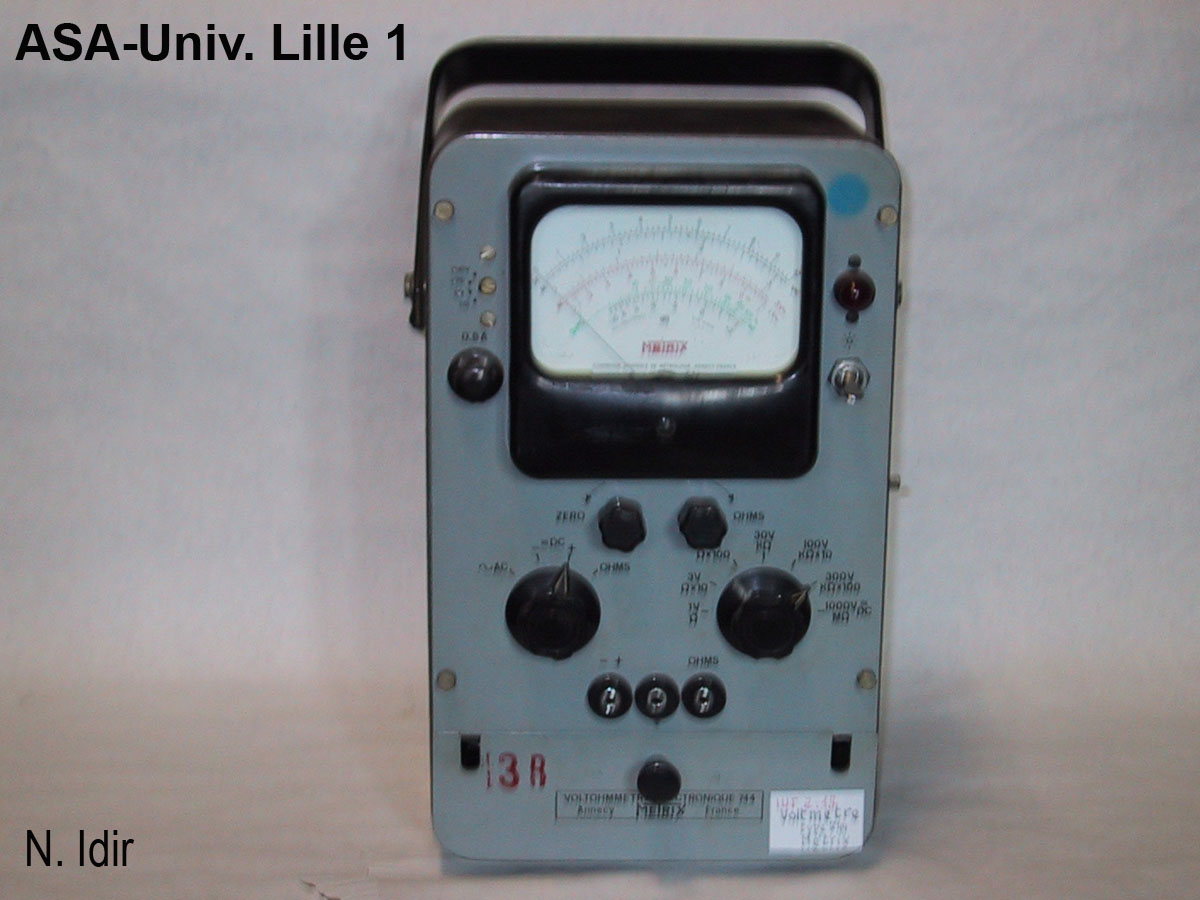

Voltmètre électronique 744 Métrix Acquis en 1967
Voltmètre à lampes comme le 742 mais addition de la mesure des résistances.
Boîtier métallique gris moyen, panneau avant bleu pâle.
Largeur : 18 cm
Hauteur : 31 cm
Epaisseur : 12 cm
La sonde pour les mesures en alternatif est rangée en bas dans un logement accessible par le panneau avant.
Deux commutateurs :
-Commutateur de gauche : grandeur mesurée :
tension alternative, tension continue positive,
tension continue négative, résistance.
-Commutateur de droite : sensibilités :
tension : 1 - 3 - 10 - 30 - 100 - 300 - 1000 V
Résistance : multiplier la lecture par : 1, 10, 100, 1000, 10.000, 100.000, 1000.000
Six graduations sur le cadran :
0 à 3 V et 0 à 10 V, tension continue,
0 à 1 V et 0 à 3 V, tension alternative,
0 à 500 ohms, résistance,
-10 dB à +2 dB.
Inventaire : IUT 2.17
