Férisol
Vers 1970
Mesure de la valeur efficace des tensions dans la gamme 5 Hz - 2 MHz.

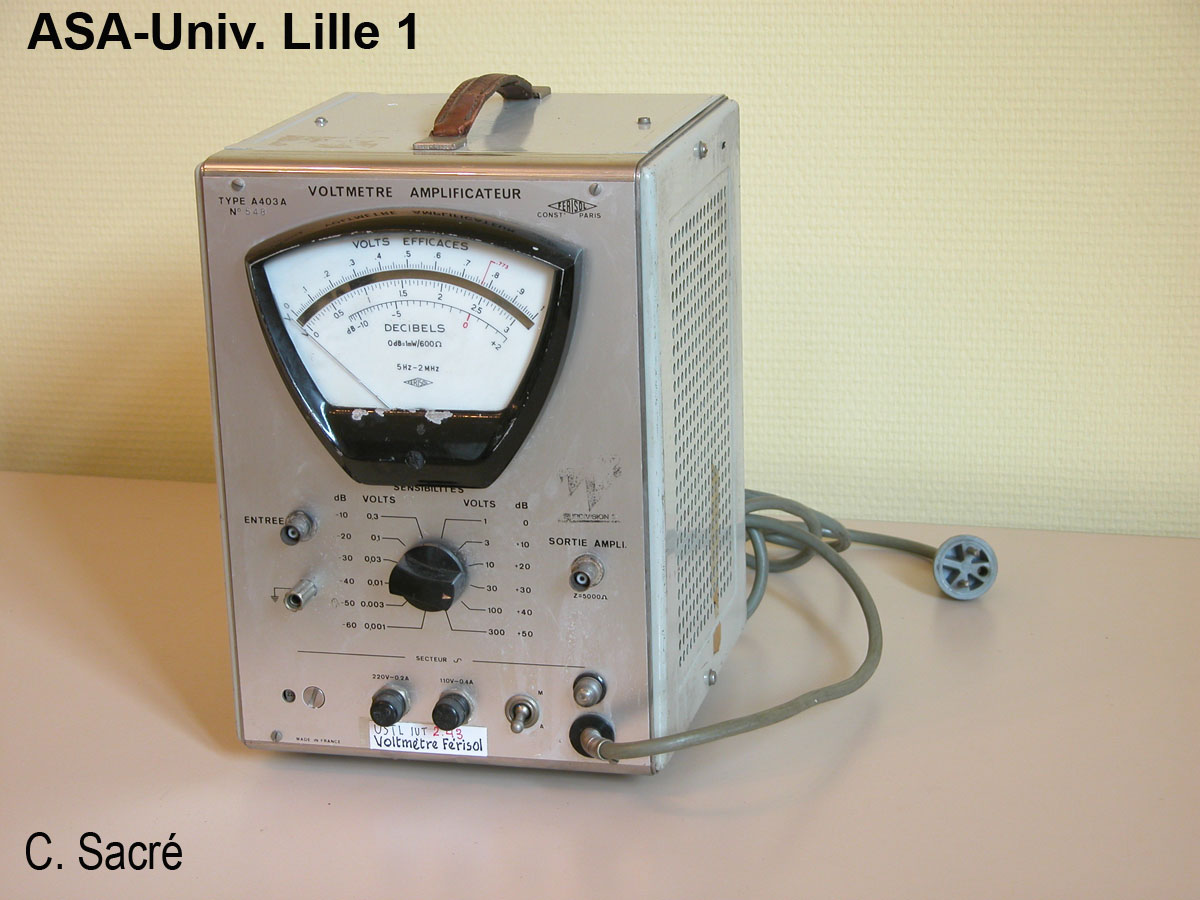

Boîtier métallique gris clair; panneau avant aluminium poli.
Largeur : 19,7 cm
Hauteur : 27 cm
Profondeur : 19,7 cm
Le cadran de forme trapézoïdale porte deux graduations en volts avec miroir de parallaxe, l'une de 0 à 1, l'autre de 0 à 3 V.
Il y a aussi une échelle en dB allant de -10 à +2
Sur le cadran il est noté : 0 dB = 1mW/600 ohms
Quand l'aiguille est face à 0 dB, elle est face à 0,713 V.
Le changement de sensibilité se fait par un commutateur à 12 positions :
0,001 ; 0,003 ; 0,01 ; ... ; 100 ; 300 V
de - 60 dB à + 50 dB tous les 10 dB
Entrée et sortie de l'amplificateur sur socle coaxial BNC.
Inventaire : IUT 2.43
