Musée de physique

Description

          Férisol

         Vers 1960

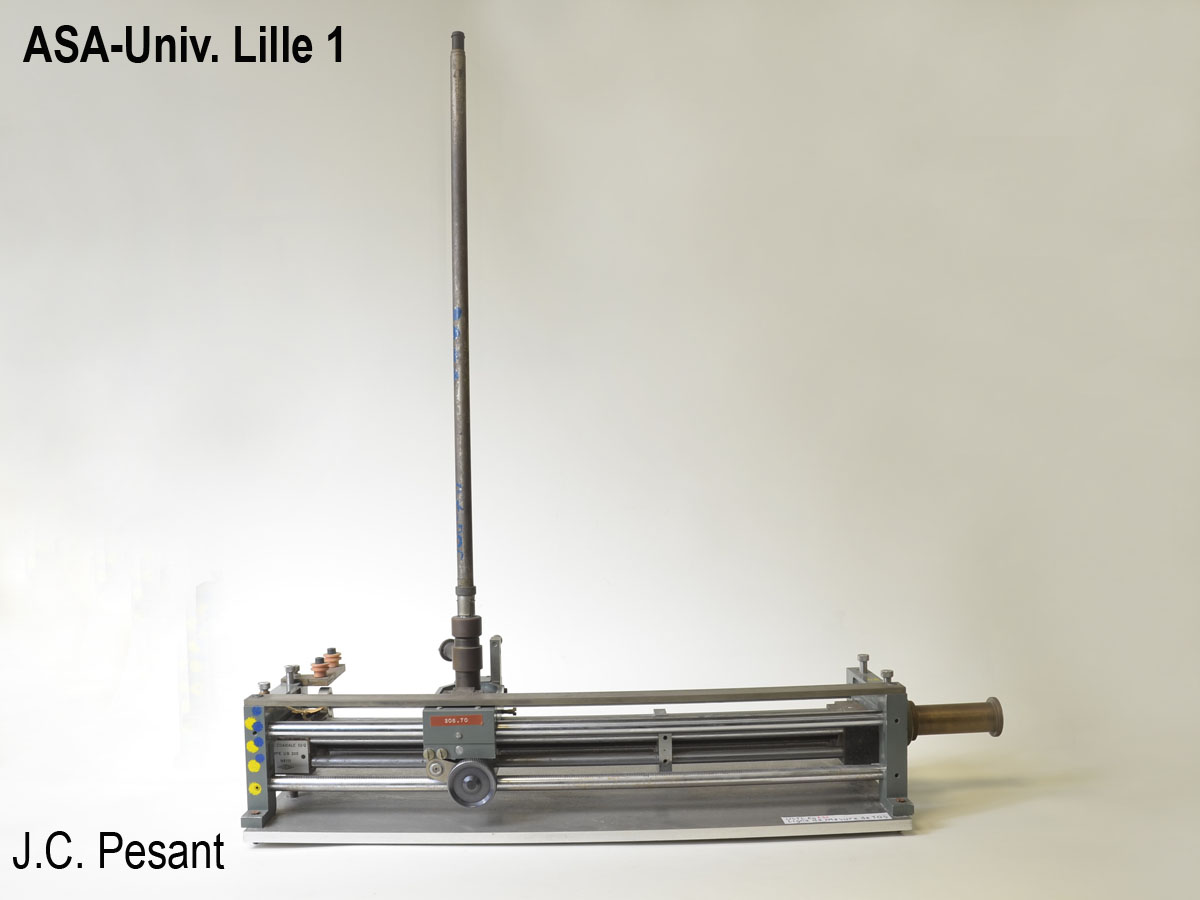

Appareil permettant de faire des mesures de l'amplitude du champ électrique le long d'une structure coaxiale à air d'impédance caractéristique 50 W (voir 6.9.2), dans la bande de fréquences : 300 < f < 3000 MHz.
A l'entrée de la ligne on place un générateur et à la sortie une charge dont on veut mesurer l'impédance à une fréquence déterminée.

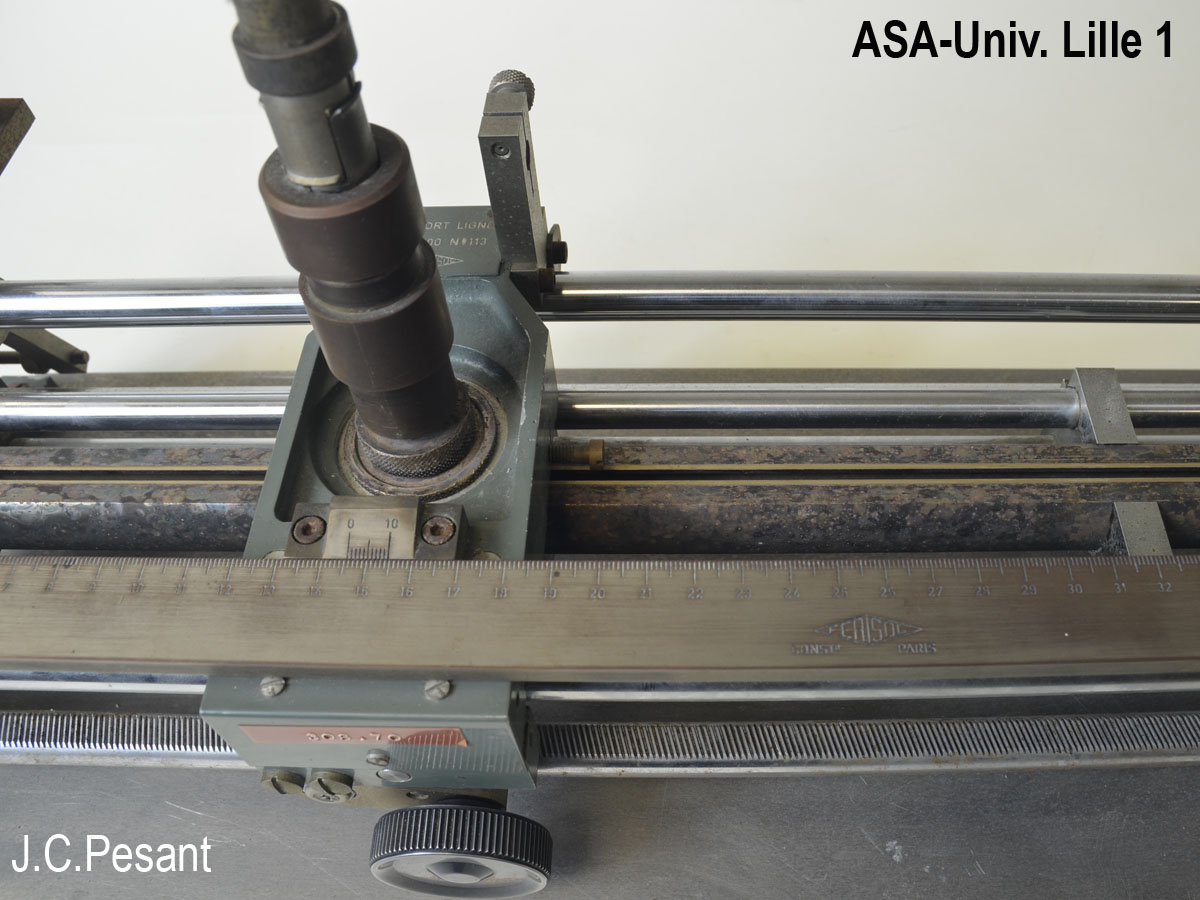

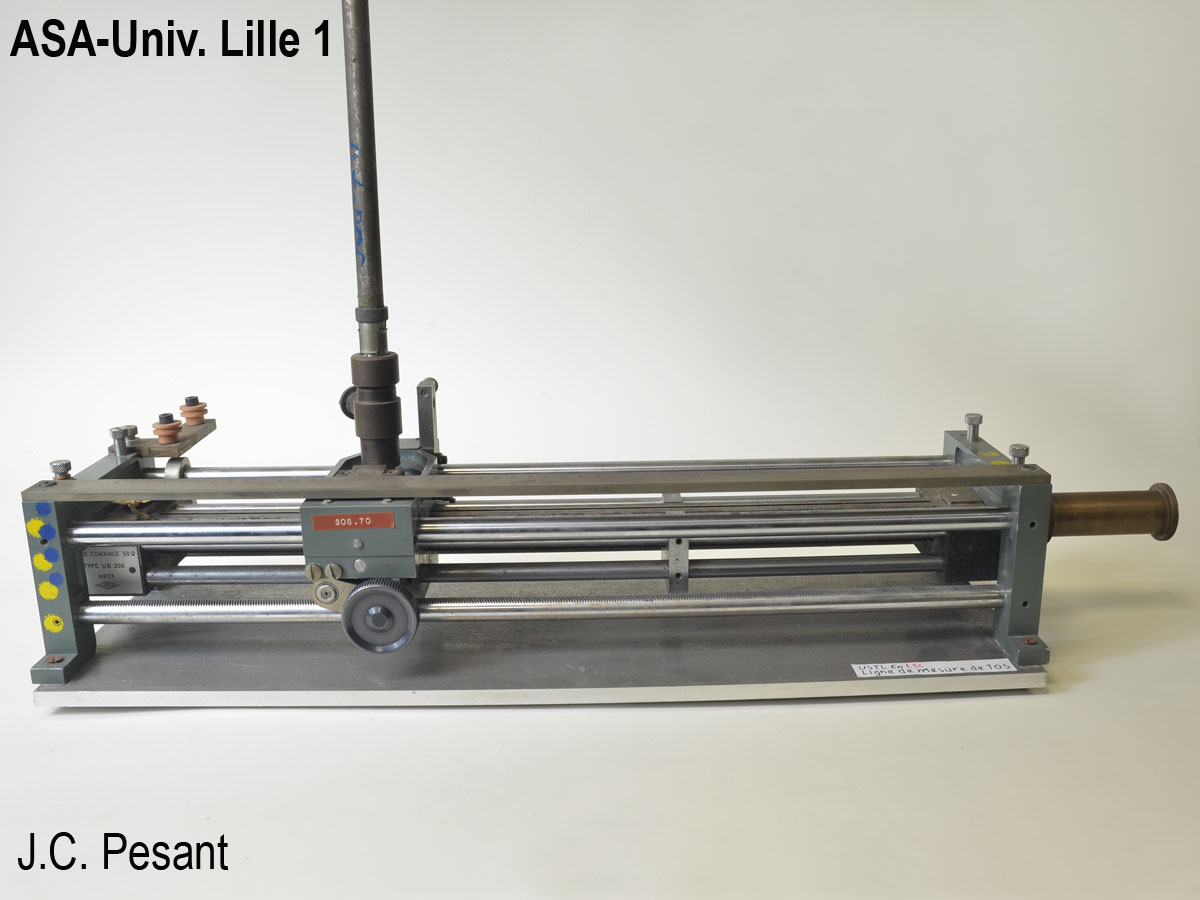

Le conducteur coaxial extérieur de la ligne est fendu sur une longueur de 50 cm.  La ligne est fixée sur une structure qui comporte un chariot se déplaçant longitudinalement. Ce chariot porte une tête de détection accordable en fréquence à l'aide d'un stub¹. Sous cette tête, une antenne réglable en profondeur pénètre dans la structure coaxiale de façon radiale. Cette antenne est sensible au champ électrique et comme elle est de très petite taille, elle perturbe de façon négligeable ce champ. L'antenne est reliée à une diode semiconductrice qui sert de détecteur et qui fournit une tension continue. Le réglage du stub se fait en recherchant un maximum de cette tension détectée.
En déplaçant le chariot on repère les maxima et minima du champ électrique. Ces positions sont repérées grâce à une échelle de mesure de 50 cm de longueur et un vernier au 1/10 de mm. La mesure de l'amplitude du signal pour ces positions permet de calculer le T.O.S (Taux d'Ondes Stationnaires) d'une charge inconnue placée en bout de ligne.
L'impédance d'une telle charge peut aussi être obtenue à partir de la mesure de la position d'un minimum et de la largeur de part et d'autre de ce minimum selon des critères établis.
La ligne comporte une fiche de type N pour la connexion au générateur et une transition coaxiale pour connecter l'inconnue.
Dans cet appareil tout en métal, la structure coaxiale est en laiton argenté.
Dimensions :
    Diamètres de la structure coaxiale: 19,1 mm pour l'extérieur et 8,6 mm pour l'intérieur
    Longueur : 63 cm
    Hauteur : 22 cm sans le stub
    Profondeur : 11 cm

1-Un stub est une ligne coaxiale fermée par un court-circuit que l'on peut déplacer. L'impédance vue à l'entrée de ce stub dépend de la longueur de cette ligne court-circuitée.

Inventaire : En 1.36
