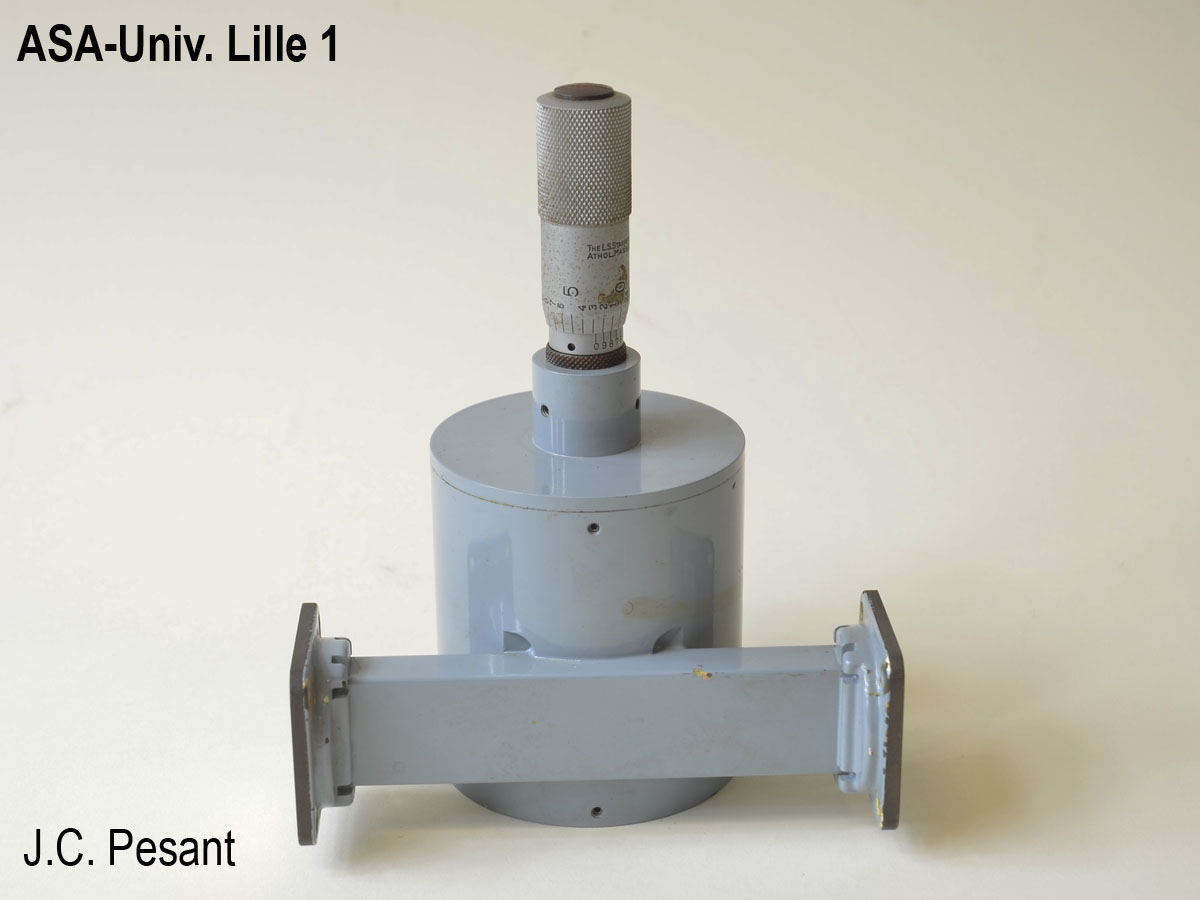

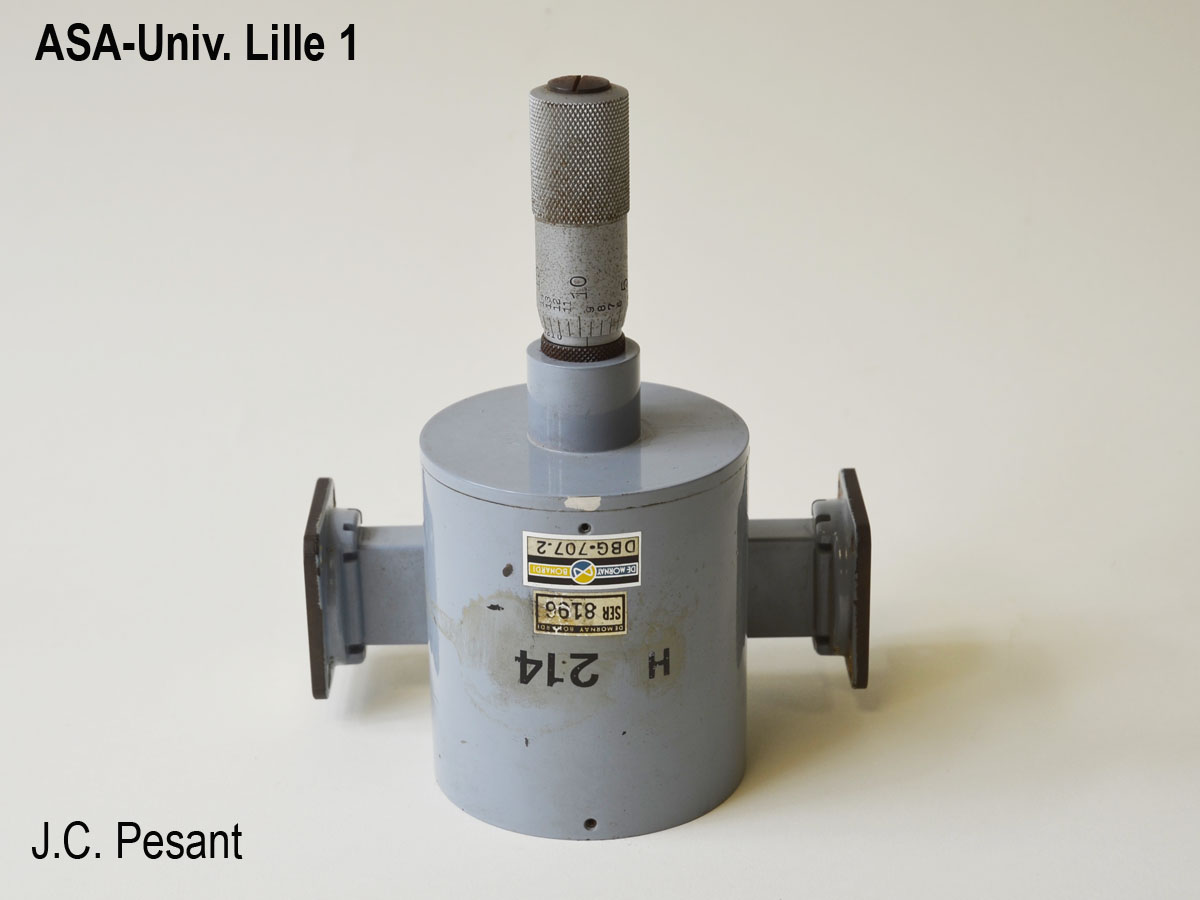

De Mornay Bonardi Type DBG-707-2 Vers 1970Un ondemètre est un dispositif qui permet de mesurer la fréquence ou la longueur d'onde du signal électromagnétique qui le traverse.Celui-ci comporte une cavité résonnante de 7 cm de diamètre extérieur et de 8 cm de hauteur, plaquée contre la paroi d'un guide. Un petit trou dans cette paroi au milieu du guide, là où le champ électrique est maximum, permet à une petite partie de la puissance hyperfréquence de pénétrer dans la cavité, et réalise ainsi le couplage "guide - cavité". La cavité est fabriquée de telle sorte qu'il est possible de modifier pratiquement une de ses dimensions et de changer ainsi sa fréquence de résonance propre. Lorsque l'on a réalisé l'accord de la fréquence de résonance de la cavité sur celle du signal incident, la cavité absorbe un peu d'énergie et on observe à la sortie de l'ondemètre une petite diminution du signal détecté.Ici l'accord se fait grâce à une vis micrométrique.Dispositif réalisé en laiton peint en bleu, de dimensions : Longueur : 12,5 cm Largeur : 10 cm Hauteur : 16 cm
Inventaire : Ph 3.56
