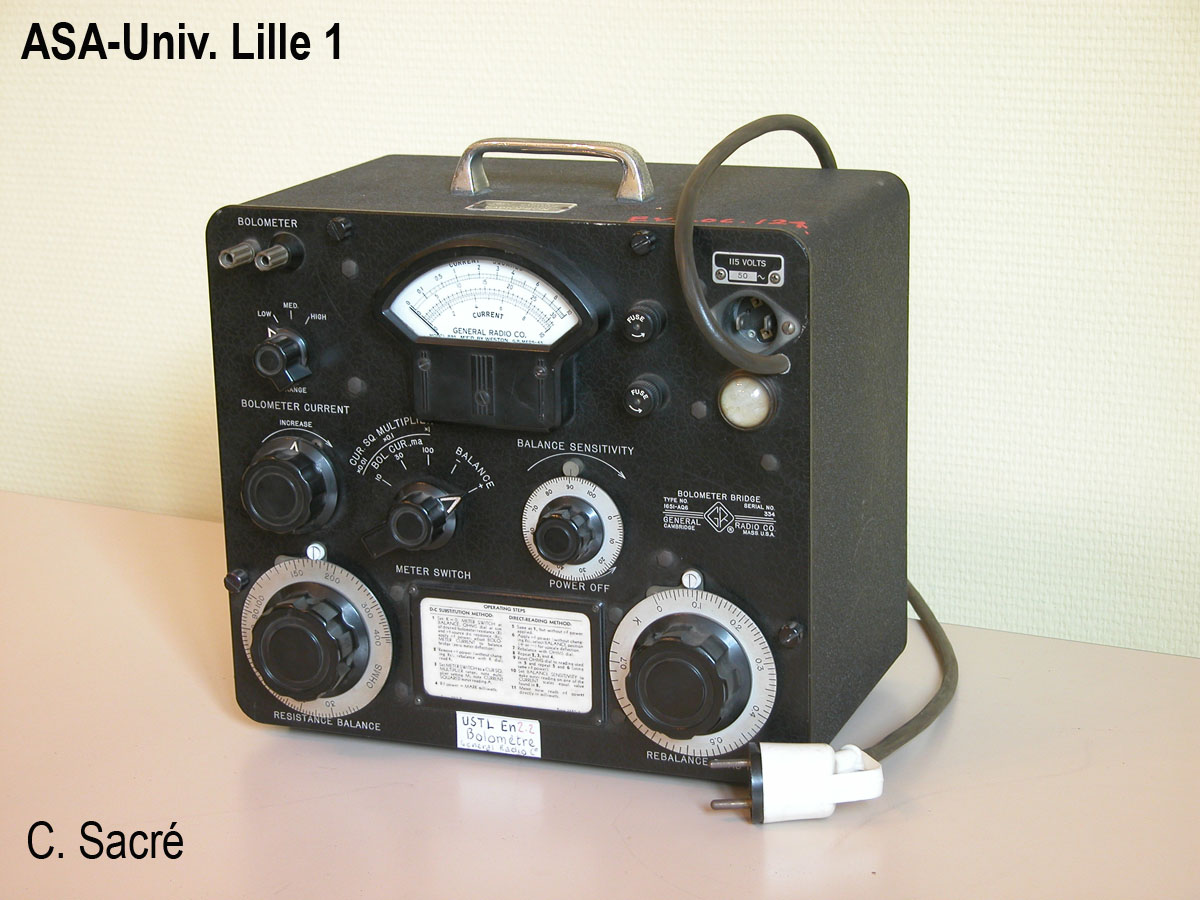

General Radio Co Vers 1950Cet appareil est un pont de mesure des puissances en hyperfréquence. Le capteur utilisé est appelé bolomètre, il est placé dans le quatrième bras de ce pont.Appareil en bronze d’aluminium peint en noir Largeur : 30,5 cm Hauteur : 26,5 cm Epaisseur : 18 cmLe bolomètre proprement dit est un fil résistant très fin (quelques µm) placé à l’extrémité du guide d’onde recevant la puissance à mesurer.En l’absence de cette onde, on affiche la résistance qu’on veut donner au bolomètre (d’ordinaire 50 W) et on fait passer dans le fil un courant continu qu’on règle pour que le pont soit à l’équilibre.Puis, l’onde haute fréquence appliquée, on ramène le pont à l’équilibre en agissant sur le courant dans le fil. La variation des pertes Joule dans le fil indique la puissance fournie par l’onde haute fréquence.Le panneau avant porte le mode opératoire pour la méthode directe et pour la méthode par substitution de résistance.
Inventaire : En 2.2
