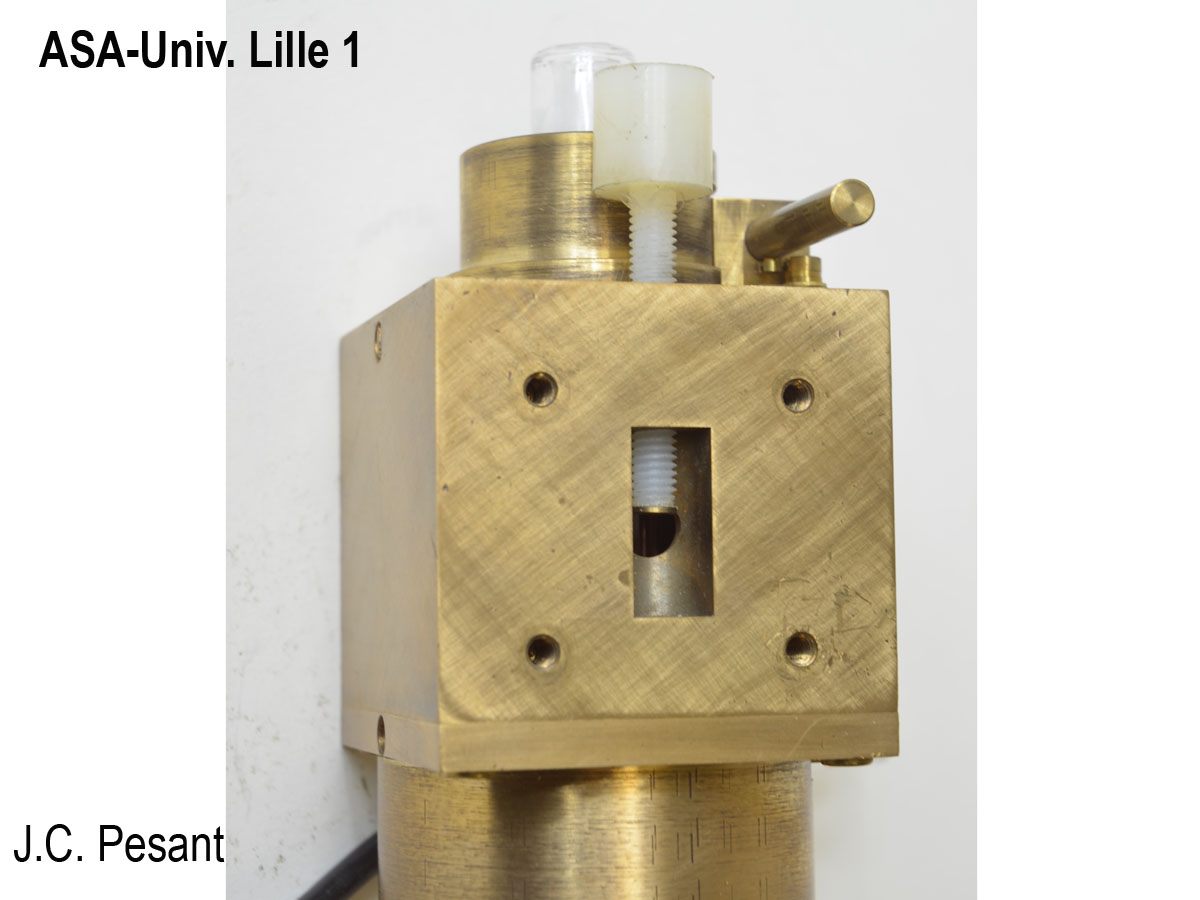

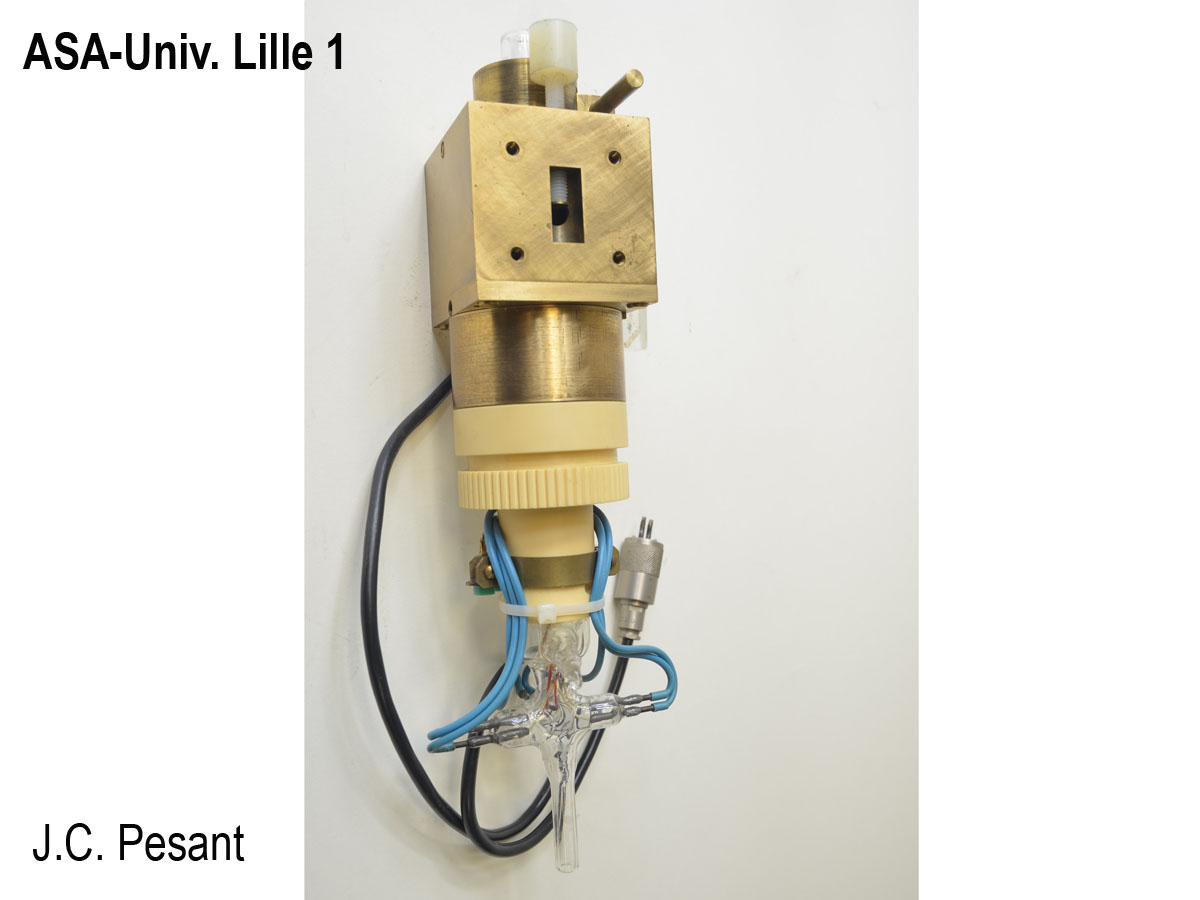

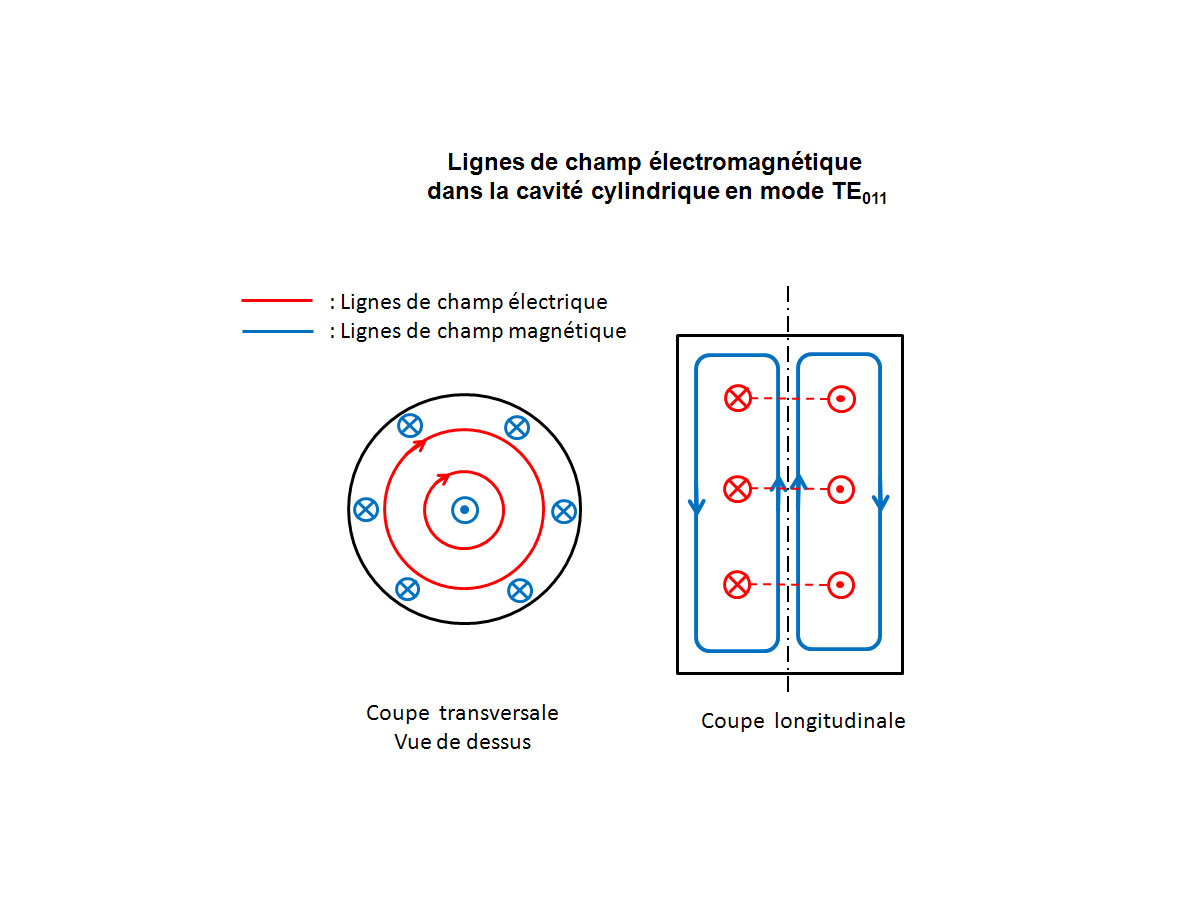

Fabrication locale 1972Une cavité hyperfréquence est l’équivalent d’un circuit résonant R, L, C utilisé dans les systèmes fonctionnant dans la bande des ondes radio.Ici, il s’agit d’une cavité de structure cylindrique que l’on peut coupler à un guide bande X. Elle fonctionne en mode TE011. La figure montre la configuration des lignes de champ électrique E et magnétique H dans la structure pour un tel mode. En particulier, on note que les lignes H sont concentrées suivant l’axe de la cavité. Le couplage est réalisé grâce à un trou de 7mm de diamètre permettant le passage d’une partie de l’onde hyperfréquence entre le guide et la cavité. Le réglage d’accord se fait par une vis en nylon munie d’une pastille en laiton de 7mm de diamètre et de 1mm d’épaisseur pouvant se déplacer devant le trou de couplage.Cette cavité a été utilisée pour l'étude de matériaux en RPE (résonance paramagnétique électronique). L'échantillon introduit dans une verrerie spécifique en quartz se trouve au centre de la cavité. Les faces supérieure et inférieure de la cavité sont percées d'un trou de 20mm de diamètre pour le passage du support de l'échantillon. L'ensemble était placé dans l'entrefer d'un électroaimant.La cavité, usinée dans un cube de 60mm de côté, est en laiton, mais les surfaces internes du cylindre sont dorées pour éviter l'oxydation.Les dimensions de l'ensemble sont : Hauteur : 28 cm Largeur : 6 cm Profondeur : 6 cm.
