De Mornay Bonardy
Type : DBG-675-20

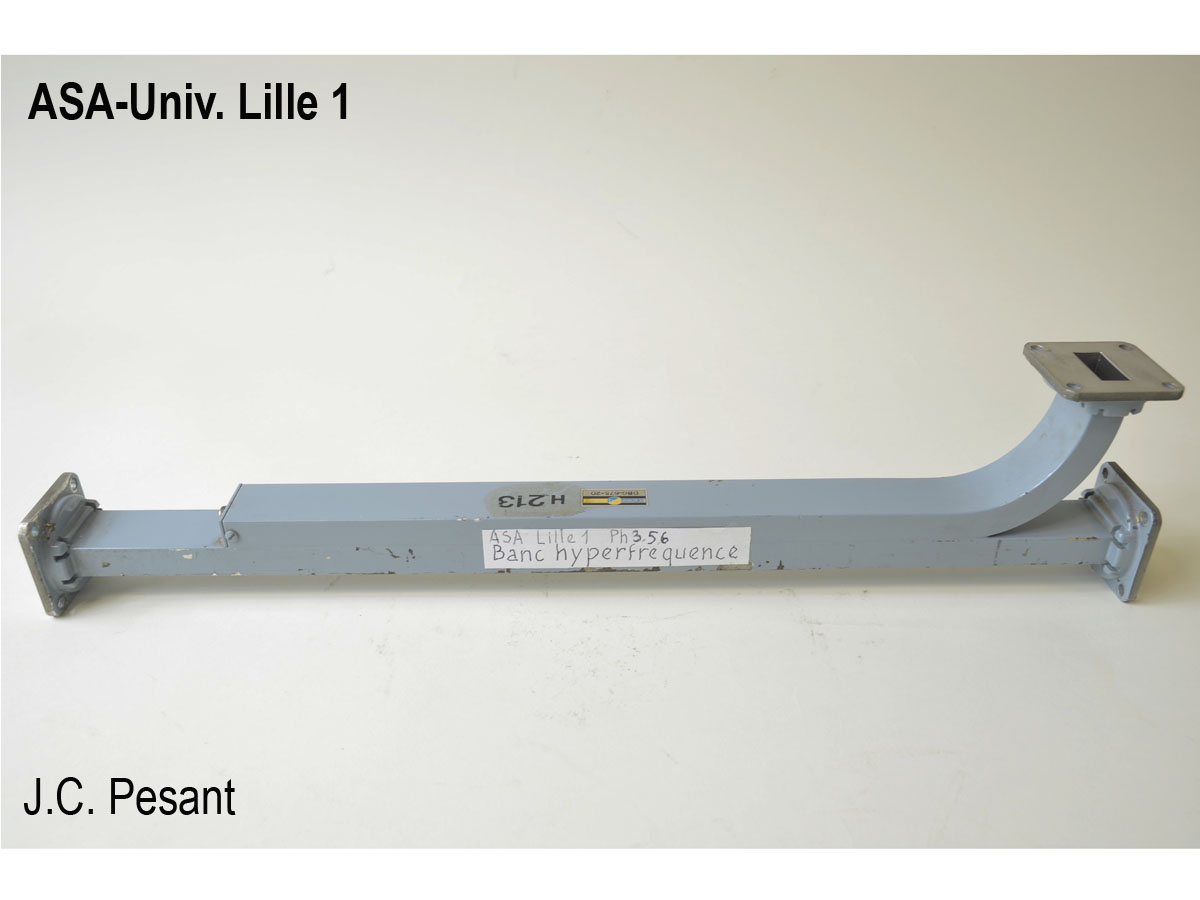

Un coupleur est un dispositif permettant de prélever une partie de la puissance hyperfréquence appliquée à l'entrée de sa voie principale et de l'envoyer vers une voie dérivée. Ces deux voies sont constituées par deux guides joints sur une certaine distance et qui se séparent ensuite. La paroi commune aux deux voies est percée d'une série de petits trous qui permettent à une partie de l'onde électromagnétique de passer d'une structure à l'autre. La voie principale est en général linéaire tandis que la sortie de la voie dérivée est perpendiculaire à celle de la voie principale. Le rapport entre les puissances disponibles à la sortie de ces voies est exprimée en dB.Ici, la série de petits trous s'étend sur plusieurs cm parallèlement à l'axe du guide et au quart de la largeur environ, là où le champ électrique a une intensité moyenne. Ce coupleur est donné pour un rapport probablement de 20 dB.Dispositif réalisé en laiton et peint en bleu, de dimensions : Longueur : 40 cm Largeur : 4 cm Hauteur : 9 cm
Inventaire : Ph 3.56
