Construction locale
Vers 1970

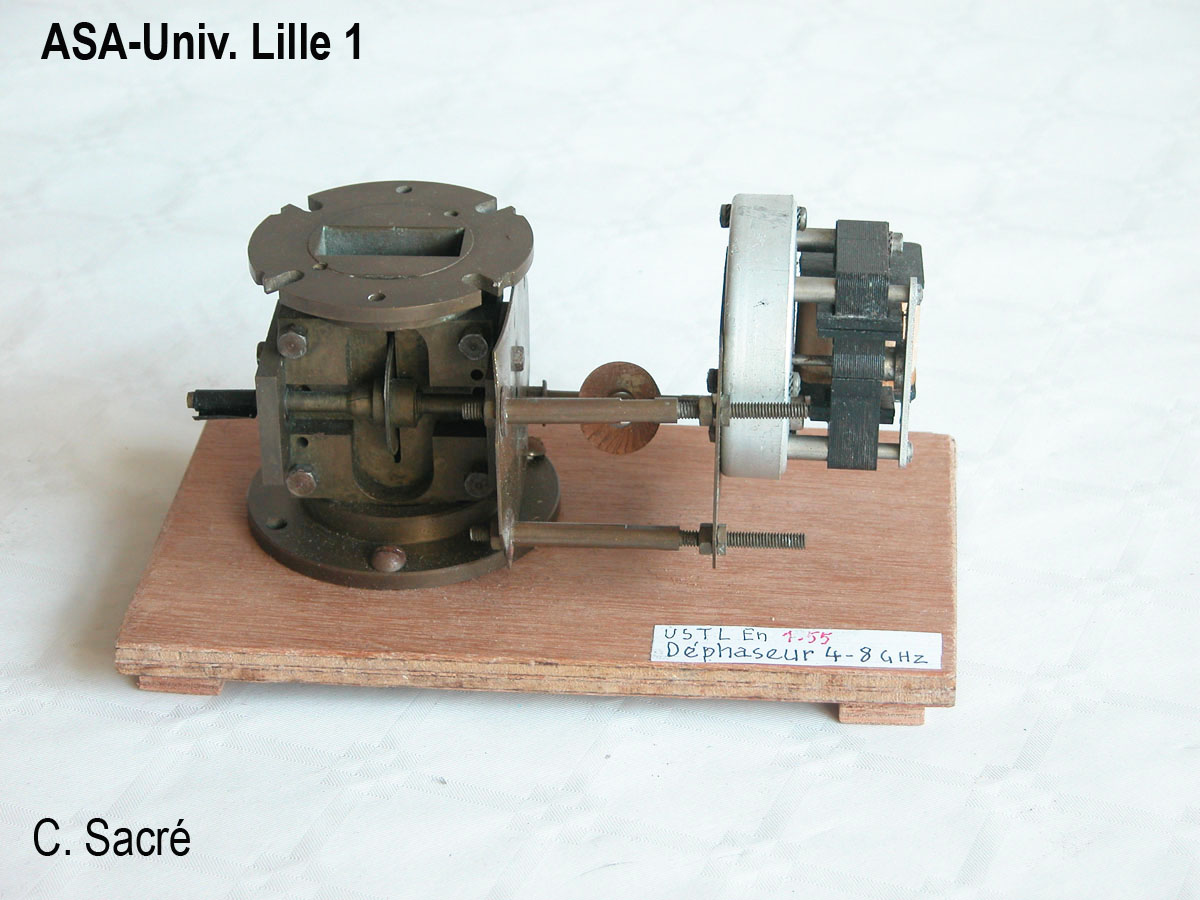

Cet appareil produit un déphasage d'une onde hyperfréquence (voir 6.9.7) dans la bande C (4-8 GHz). Ici, un système rotatif permet d'obtenir un déphasage dont la valeur évolue de façon périodique. Le guide est fendu sur une longueur de 40 mm, là où le champ électrique est maximum. Un disque en mica (matériau diélectrique à très faibles pertes) pénètre plus ou moins dans le guide quand il est mis en rotation par un moteur puisque l'axe de rotation est extérieur au guide. Entre l'axe du moteur et celui du disque, un boîtier démultiplicateur permet de d'obtenir la vitesse de rotation voulue. Ainsi lorsque le disque diélectrique tourne dans le guide, il produit un déphasage de l'onde hyperfréquence de sortie de façon périodique.Dimensions : Longueur : 18 cm Profondeur : 19 cm Hauteur : 8 cm
Inventaire : En 1.55
