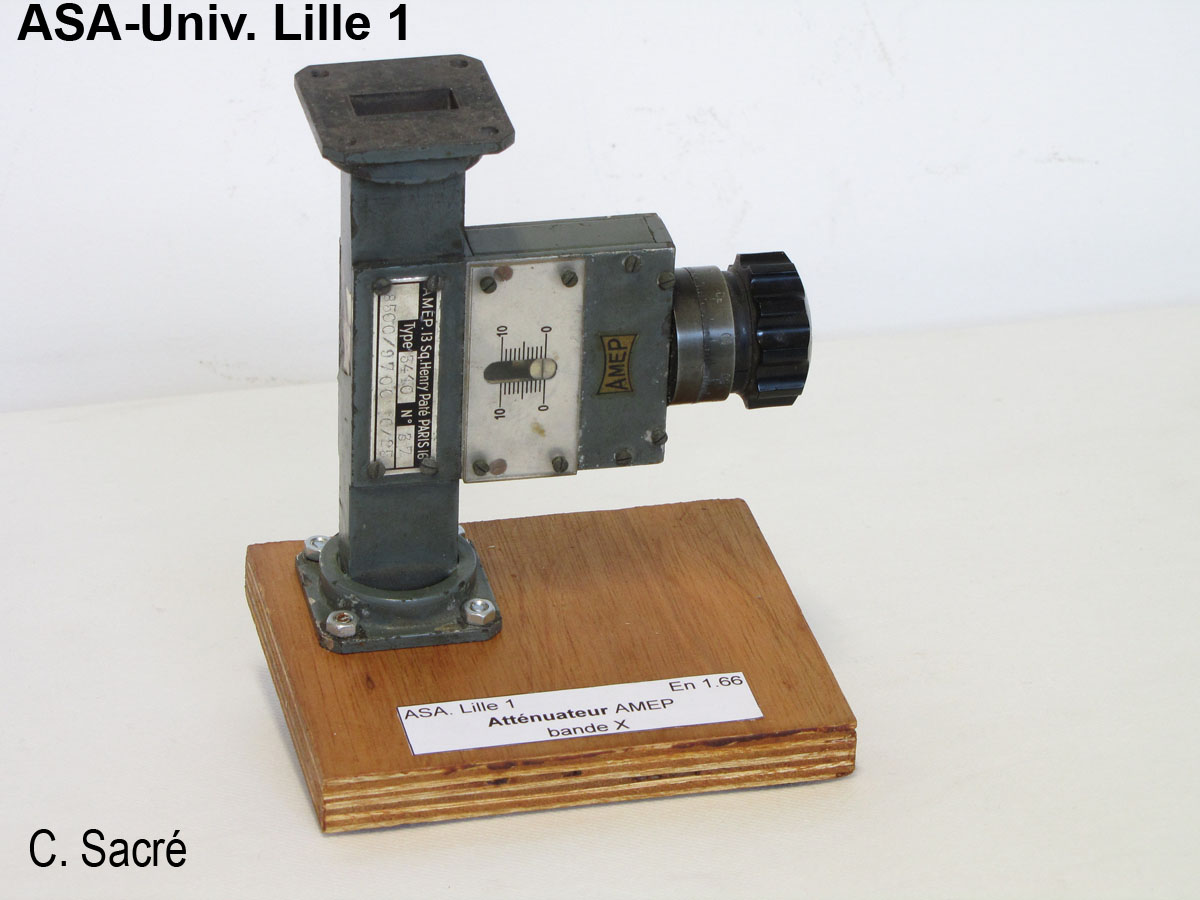

AMEP type 3410
Vers 1960
Cet élément permet d’atténuer la puissance incidente envoyée dans un guide à une valeur souhaitée.
Une lame absorbante est placée parallèlement au champ électrique E dans le guide. Selon la position de cette lame, l’atténuation sera plus ou moins élevée.
Ici, la lame se déplace transversalement dans le guide, parallèlement au champ électrique. Elle peut occuper toutes les positions depuis la zone E = 0 (contre la paroi du guide) jusqu’au milieu du guide ou E est maximum.
L’atténuation, comprise entre 0 et 25 dB, est liée au déplacement qui est repéré grâce à une échelle linéaire de 0 à 10 mm avec un vernier au 1 / 100 mm.
Cet atténuateur est équipé de brides en bande X.
Dimensions : 115 x 115 mm
Brides : 41 x 41 mm
