SIVERS LAB
Vers 1970

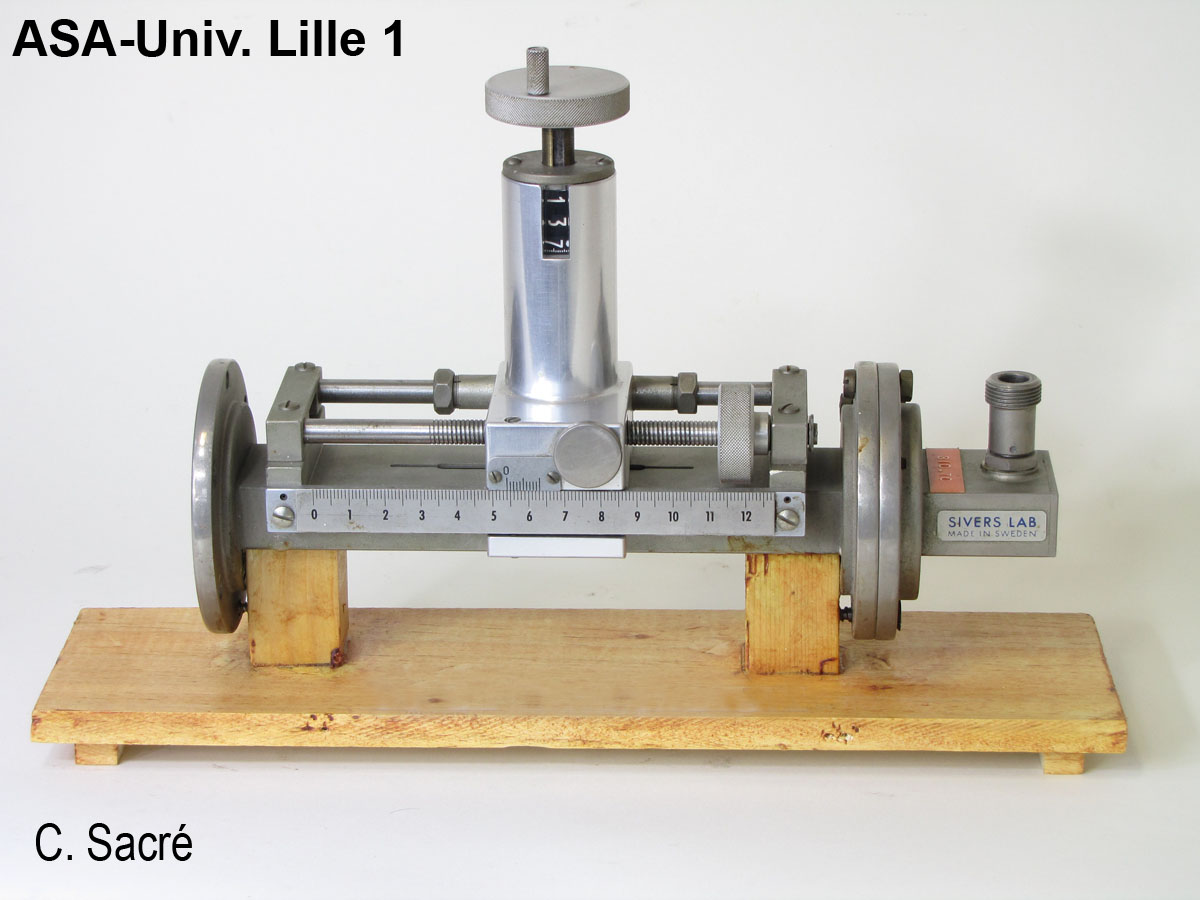

Transition guide-coaxial (voir fiche 6.6.24) avec système d'adaptation "simple stub" fonctionnant dans la bande C (5,8 à 8,2 GHz).
On dispose de 2 réglages pour réaliser l'adaptation :
- Un réglage en position longitudinale. Le guide est fendu sur une longueur de 60 mm permettant au stub de plonger dans le guide. Ce stub est porté par un chariot qui se déplace longitudinalement. La position est repérée par une règle graduée de 0 à 12 cm et un vernier au 1/10 de mm.
- Un réglage en position verticale. Sur le dessus du chariot un système permet de régler et de repérer la position en profondeur du stub à l'aide d'un bouton rotatif et d'un compteur mécanique allant de 0 à 999.
Les dimensions de cet ensemble sont :
Longueur : 24 cm
Largeur : 8 cm
Hauteur : 18 cm
Inventaire : En 1.91
