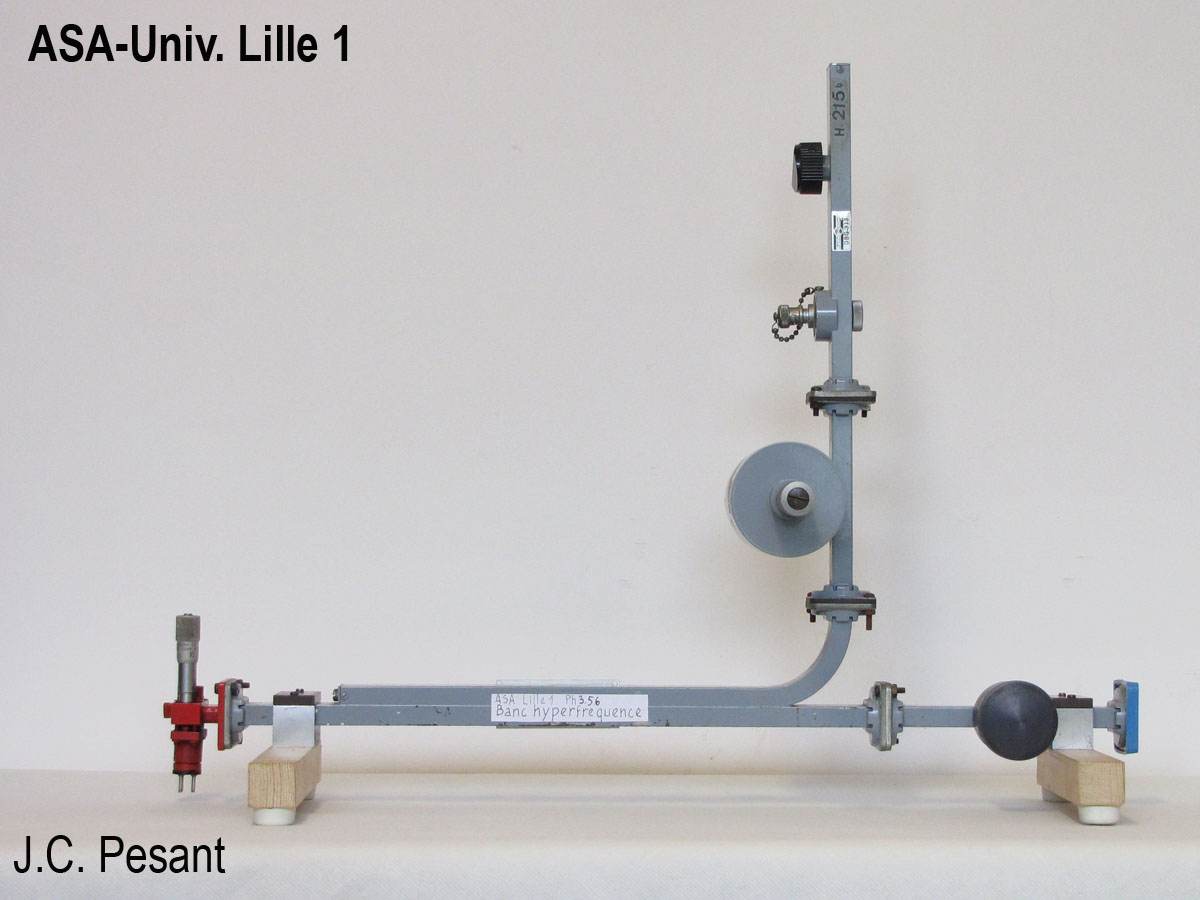

Réalisation locale à partir d'éléments commerciaux Vers 1970Ce banc donne un exemple de configuration générale d'un ensemble pour effectuer des manipulations dans le domaine des hyperfréquences, ici en bande X.Il comporte :- Un générateur (klystron X13, Thomson Varian) qui envoie une puissance hyperfréquence incidente à l'entrée de l'ensemble des éléments.- Un coupleur (De Mornay Bonardi) qui prélève une partie de la puissance incidente (voir fiche coupleur DBG) et qui l'envoie vers une branche dérivée comportant des éléments de mesure (ondemètre, détecteur).Sur la voie dérivée, on note :- Un ondemètre permettant de mesurer la fréquence (ou la longueur d'onde) de l'onde incidente (voir fiche ondemètre DBG).- Un détecteur (voir fiche DBG) constitué par un guide de 20 cm, une diode de détection et un court-circuit réglable en profondeur par bouton.Sur la voie directe, on note :- Un atténuateur (De Mornay Bonardi) qui permet de régler le niveau de puissance à la sortie du banc (voir fiche Atténuateur DBG). Le réglage se fait à l'aide d'un bouton rotatif.Finalement, ce banc permet d'envoyer vers le système à étudier, placé à sa sortie, une onde hyperfréquence de fréquence connue et d'amplitude réglable.Les différents éléments de ce banc sont en laiton peint en bleu.Les dimensions sont : Longueur totale : 59 cm Profondeur :16 cm Hauteur totale : 42 cm
Inventaire : Ph 3.56
