Vers 1950

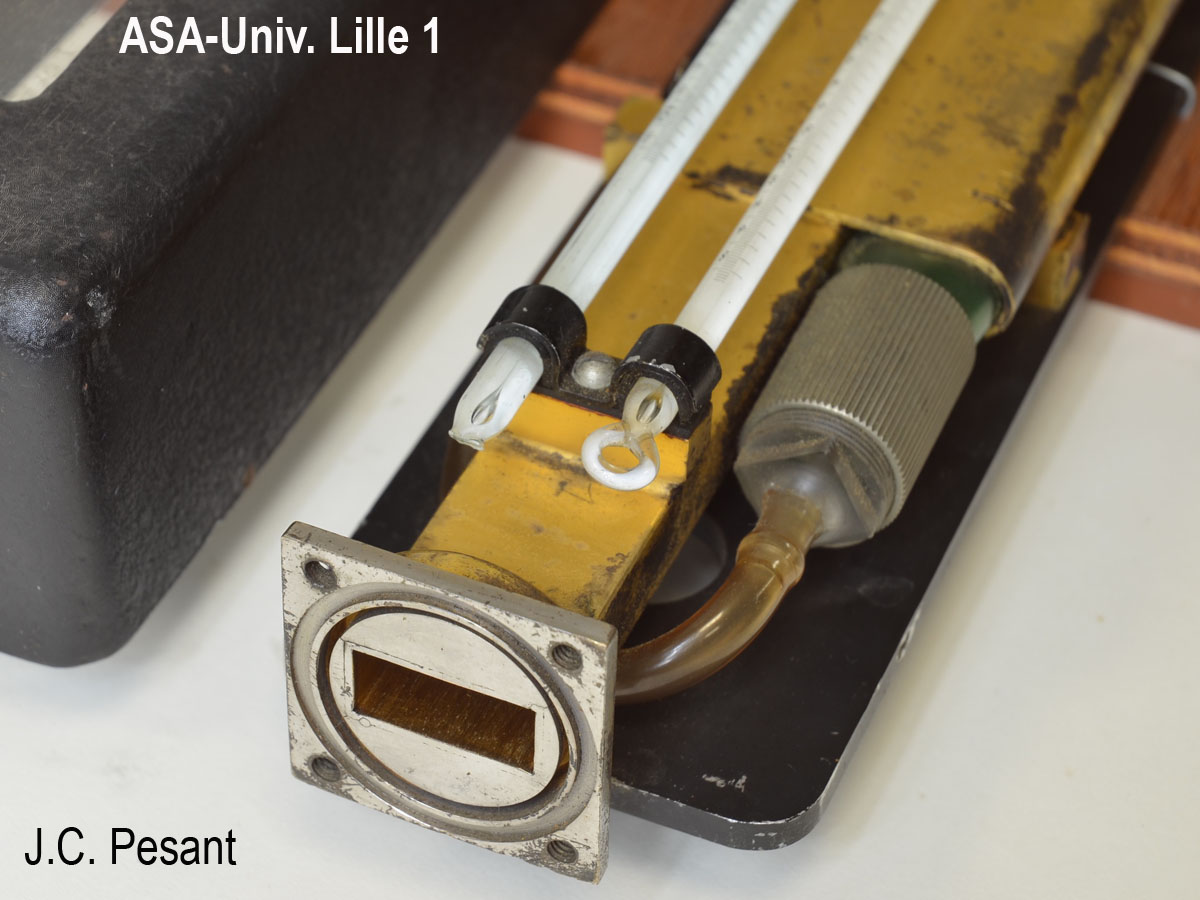

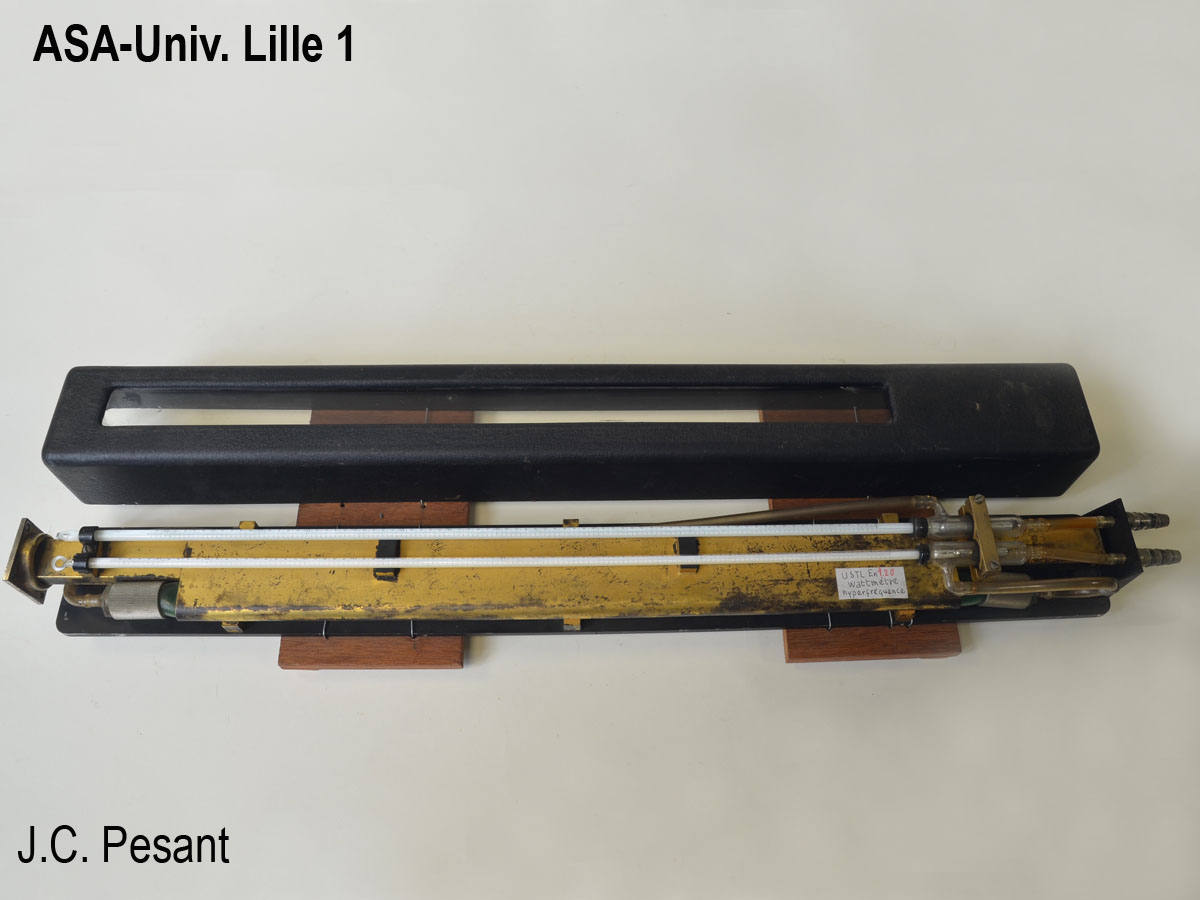

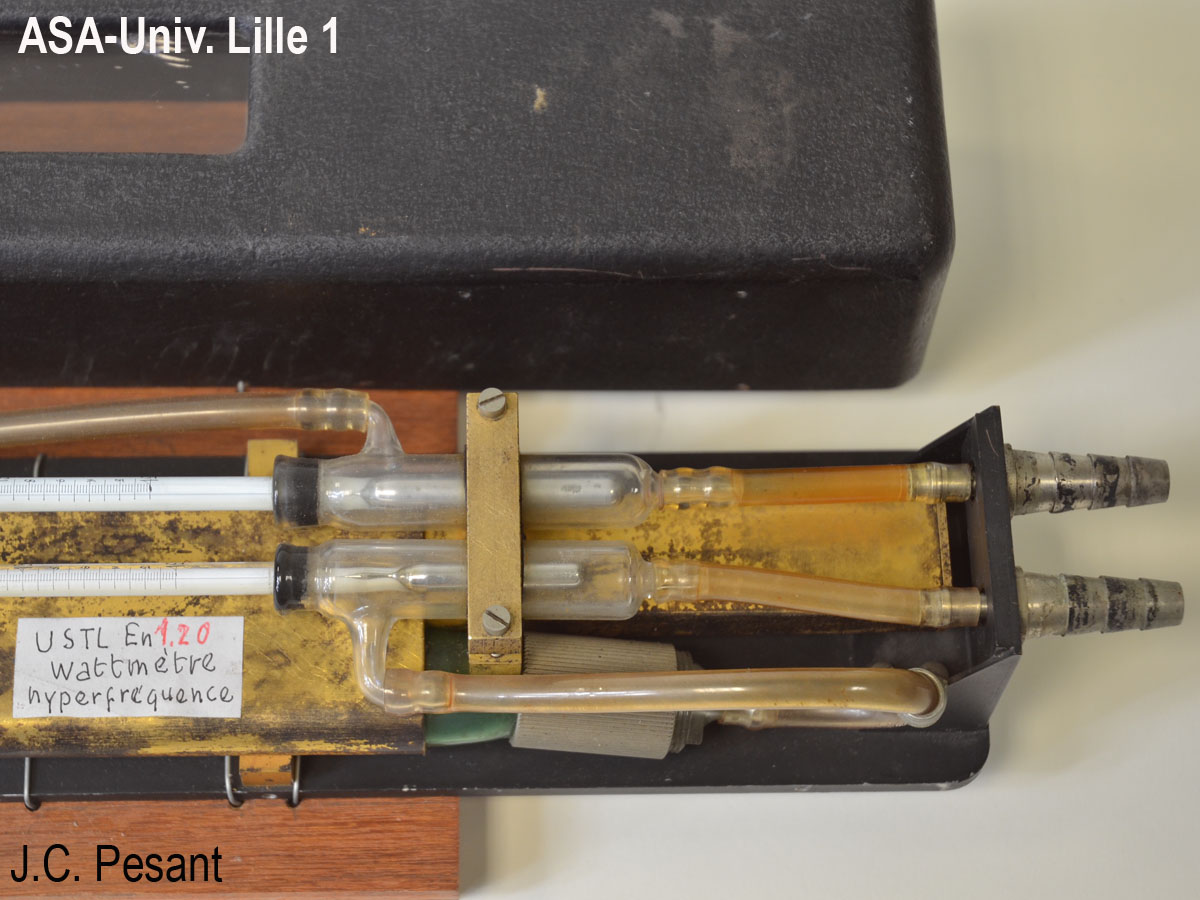

Appareil destiné à mesurer la puissance incidente envoyée dans un guide en bande X (voir 6.6.1).Un guide rectangulaire de 70 cm de longueur, fermé sur un court-circuit, comporte une embase d'entrée possédant une rainure circulaire en creux dans la face de connexion. Cette rainure est prévue pour recevoir un joint d'étanchéité. La partie interne de la face est en léger retrait par rapport à la partie externe au joint. Cet espace devait recevoir une fenêtre transparente aux ondes et assurant l'étanchéité interne.Il est probable que l'on devait remplir tout ou en partie le guide avec un liquide absorbant en hyperfréquences. La liaison au générateur se faisait donc de façon étanche grâce à cette bride. Une structure placée à l'extérieur du guide, contre une face latérale et enrobant le guide, comporte une tuyauterie permettant la circulation d'un fluide ainsi que deux thermomètres au mercure pour mesurer les températures du fluide Te à l'entrée et Ts à la sortie.Lorsqu'on envoie une onde hyperfréquence dans le guide, le liquide absorbant s'échauffe et la chaleur est transmise au fluide dont on mesure les températures Te et Ts.L'énergie hyperfréquence est transformée en chaleur. La connaissance du débit du fluide et de la différence des températures Ts-Te devait permettre de déterminer la puissance incidente dans la structure guidée.Les thermomètres sont gradués de 12 à 27°C.Le guide est en laiton et sa surface interne est dorée.Le capot de métal noir vitré au dessus, qui recouvre l'ensemble de l'appareil, a comme dimensions : Longueur : 71 cm, Largeur : 7 cm, Hauteur : 6 cm.
Inventaire : En 1.20
