Breton frères
Vers 1900

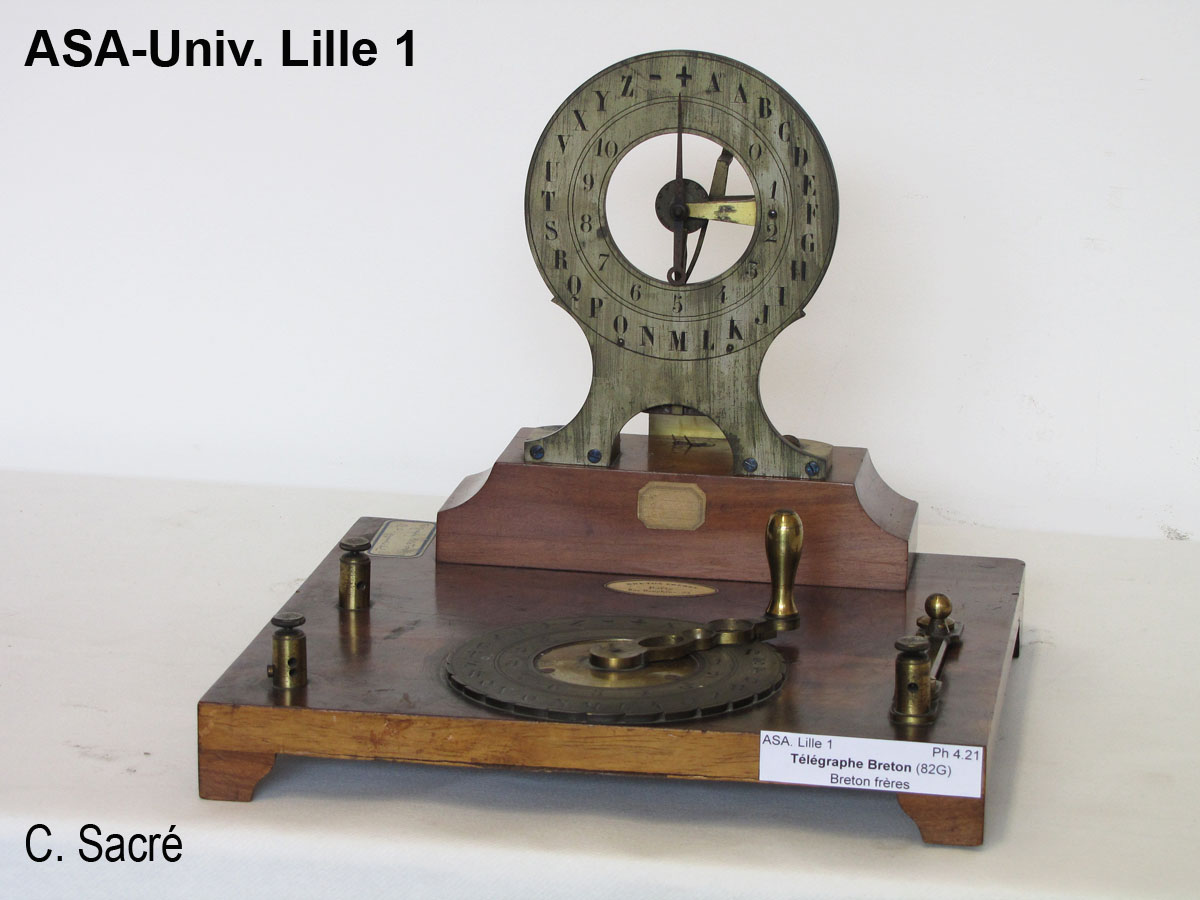

Sur le même support sont montés l'émetteur (ou manipulateur ou transmetteur), fixé sur une planchette, et le récepteur monté verticalement sur un petit socle.
Dimensions :
Largeur : 29 cm
Hauteur : 25,5 cm
Profondeur : 27 cm

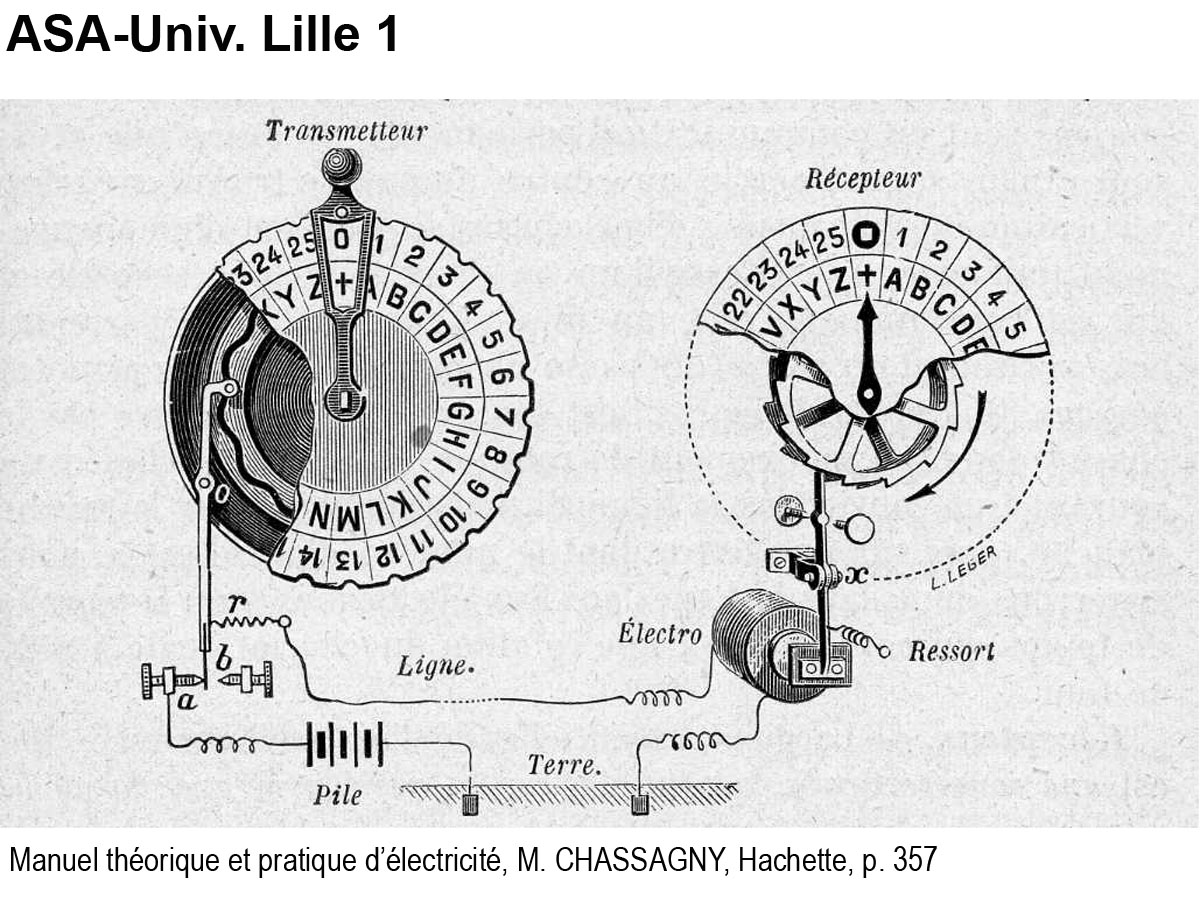

L'émetteur est formé d'un cadran portant les 25 lettres de l'alphabet et, entre A et Z, une croix marquant la position de repos. La manivelle entraîne une roue placée sous le cadran et dont le périmètre est formé d'une succession de creux et de bosses.
Pour envoyer une lettre, par la manivelle on se met face à celle-ci, puis on lâche la manivelle. un ressort la ramène à la position de repos. Lors de ce retour, le levier appuyant sur la roue dentée établit et coupe le circuit de la pile un nombre de fois correspondant au code de la lettre. Et on passe à la lettre suivante.
Le récepteur porte un cadran identique à celui du transmetteur. Devant ce cadran se déplace une aiguille mue par un encliquetage qui fait avancer l'aiguille d'un pas à chaque impulsion de courant, provenant de l'émetteur, et reçue par l'électroaimant.
Remarque : cet appareil diffère très peu du télégraphe Bréguet décrit dans les ouvrages de l'époque.
Inventaire : Ph 4.21
82 G
