Description

    Télégraphie Militaire
              1917
   Restauration :  Jean-Claude Pesant

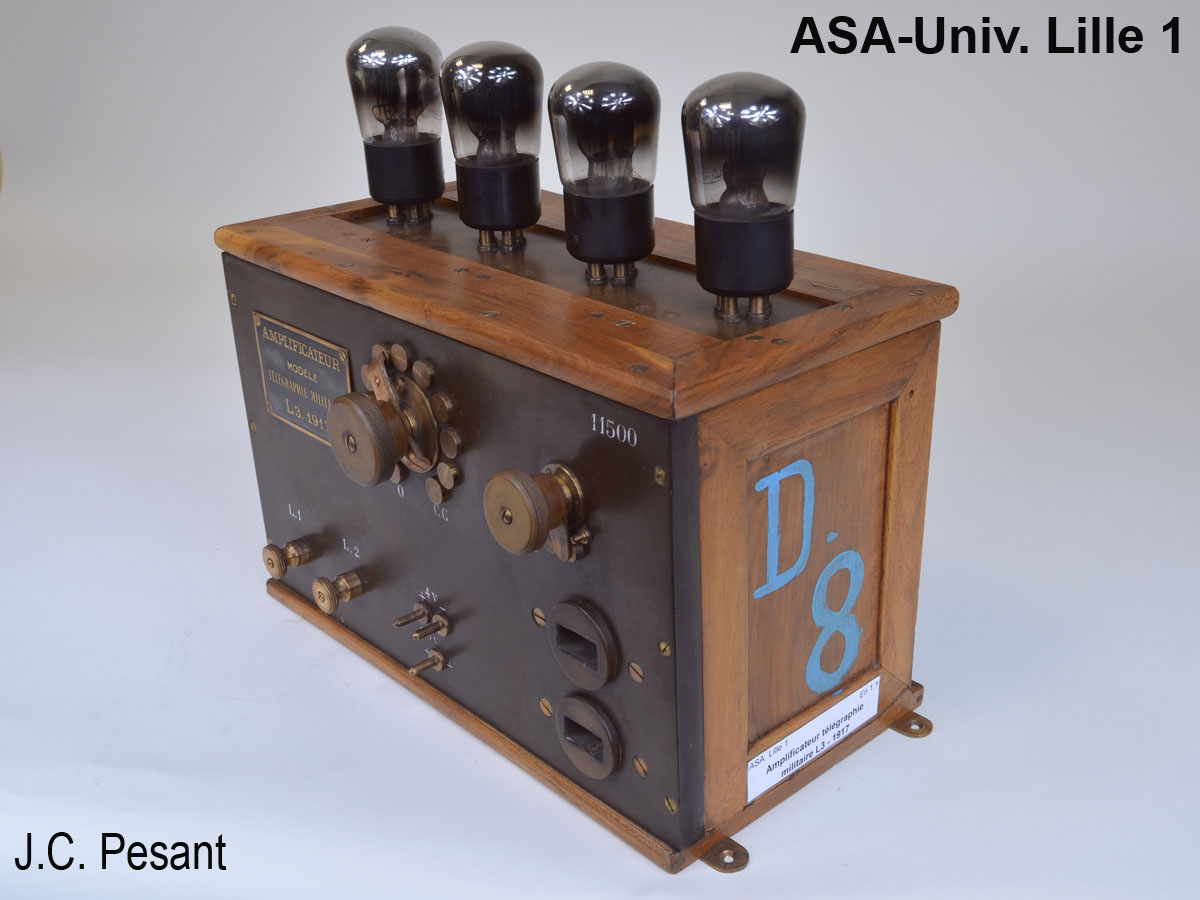

Amplificateur à moyenne fréquence, à transformateurs. Matériel militaire récupéré après la guerre de 1914-18
Boîtier en bois, dessus et panneau avant en ébonite.
    Largeur : 30 cm
    Hauteur : 15 cm
    Epaisseur : 15 cm
Au-dessus :

4 triodes à cathode à chauffage direct. Il faut noter que les culots de ces triodes sont placés sur une plaque d'ébonite, elle même reliée à la paroi supérieure en bois à l'aide de brides en caoutchouc. Ce système doit limiter les vibrations au niveau des lampes notamment lors du transport; les filaments de ces anciennes triodes étant particulièrement fragiles.
Alimentation par 2 piles : 4 volts pour le chauffage des cathodes, 80V pour la polarisation

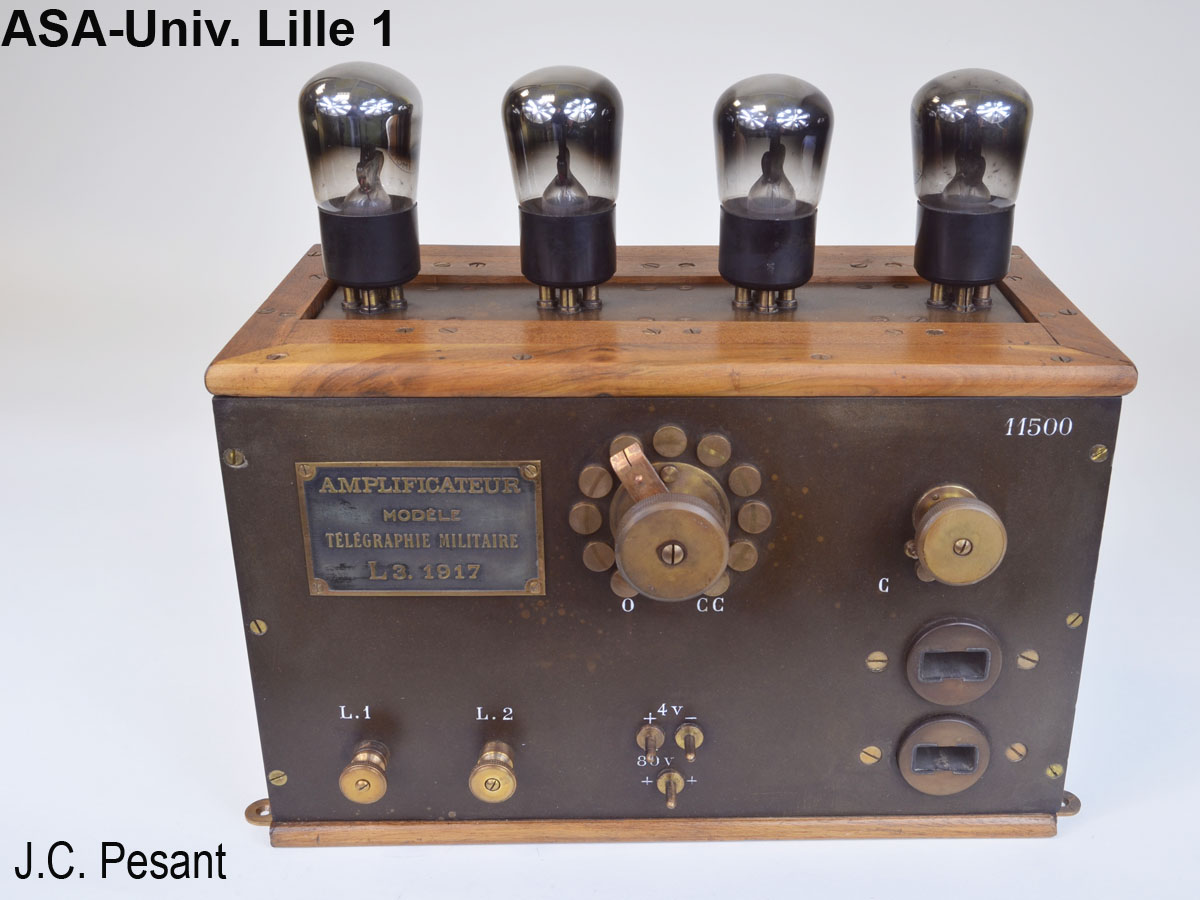

Sur le panneau avant :

• Bornes d’entrée (réception sur cadre radiogonométrique ou sur antenne).
• Commutateur à plots pour chauffer progressivement les cathodes.
• Commutateur à 2 positions pour modifier la capacité du circuit résonnant d’entrée.
• Deux sorties.

Bande amplifiée : 200 à 1100 mètres

Inventaire : En 1.1
