Modèle de la Radiotélégraphie Militaire
1917
Restauration : Jean-Claude Pesant
La réception hétérodyne est la modification de la fréquence d'un signal radio entrant en l'ajoutant à un autre signal puis en les envoyant vers un composant à caractéristique non linéaire. Ce signal est généré par le récepteur pour produire des fluctuations dont la fréquence est égale à la différence des deux fréquences, antenne et générateur local.

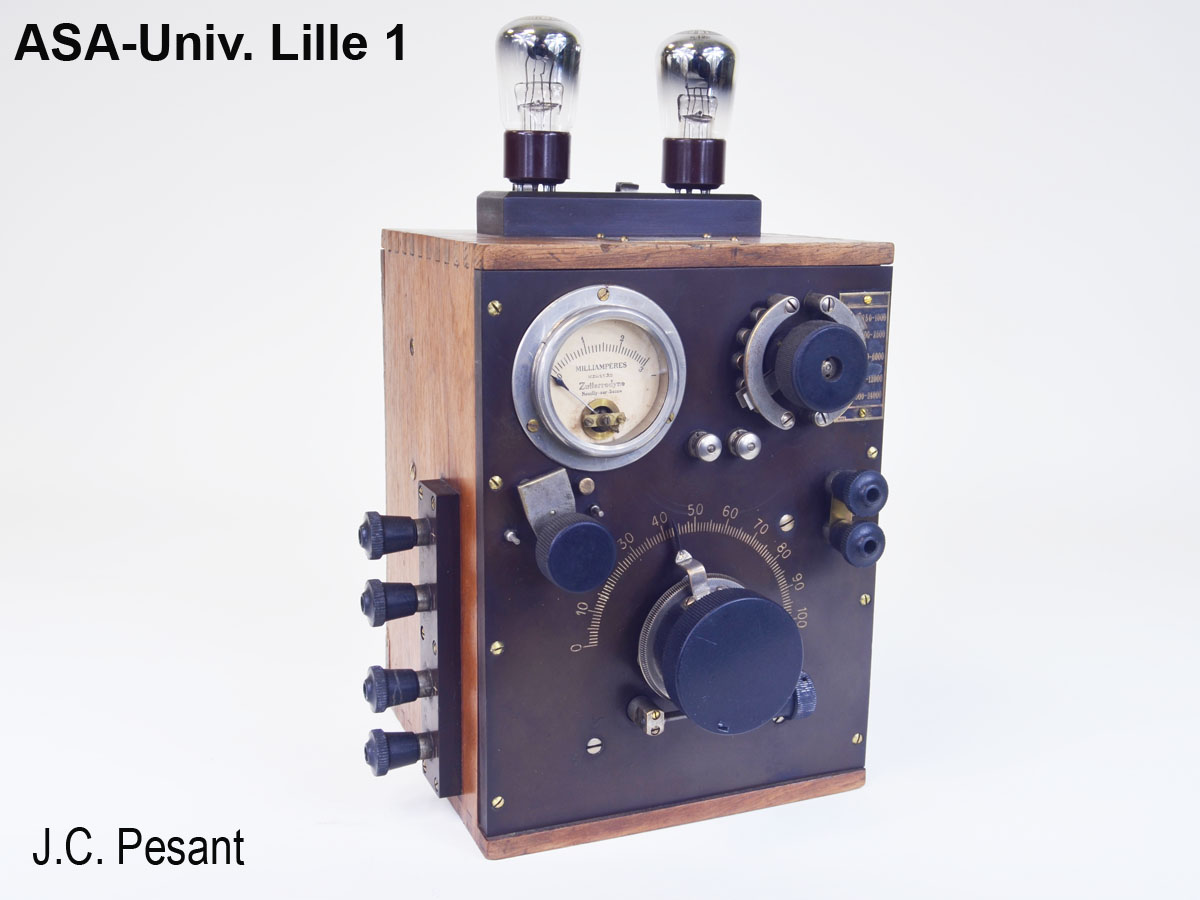

Appareil en bois, face avant en ébonite.
Largeur : 19 cm
Hauteur : 26 cm
Profondeur : 18 cm
Au-dessus, 2 triodes A415 remplaçant les lampes TM d'origine.
Sur le côté droit, alimentation des tubes : 80 V et 4 V
A l'avant, commutateurs marche-arrêt,
commutateur de longueur d'onde :
250-1000
200-2000
2000-12000
4000-12000
8000-24000
milliampèremètre,
potentiomètre commandant la capacité variable.
Inventaire : En 1.115
