Bréguet
Vers 1900
Restauration : Jean-Claude Pesant

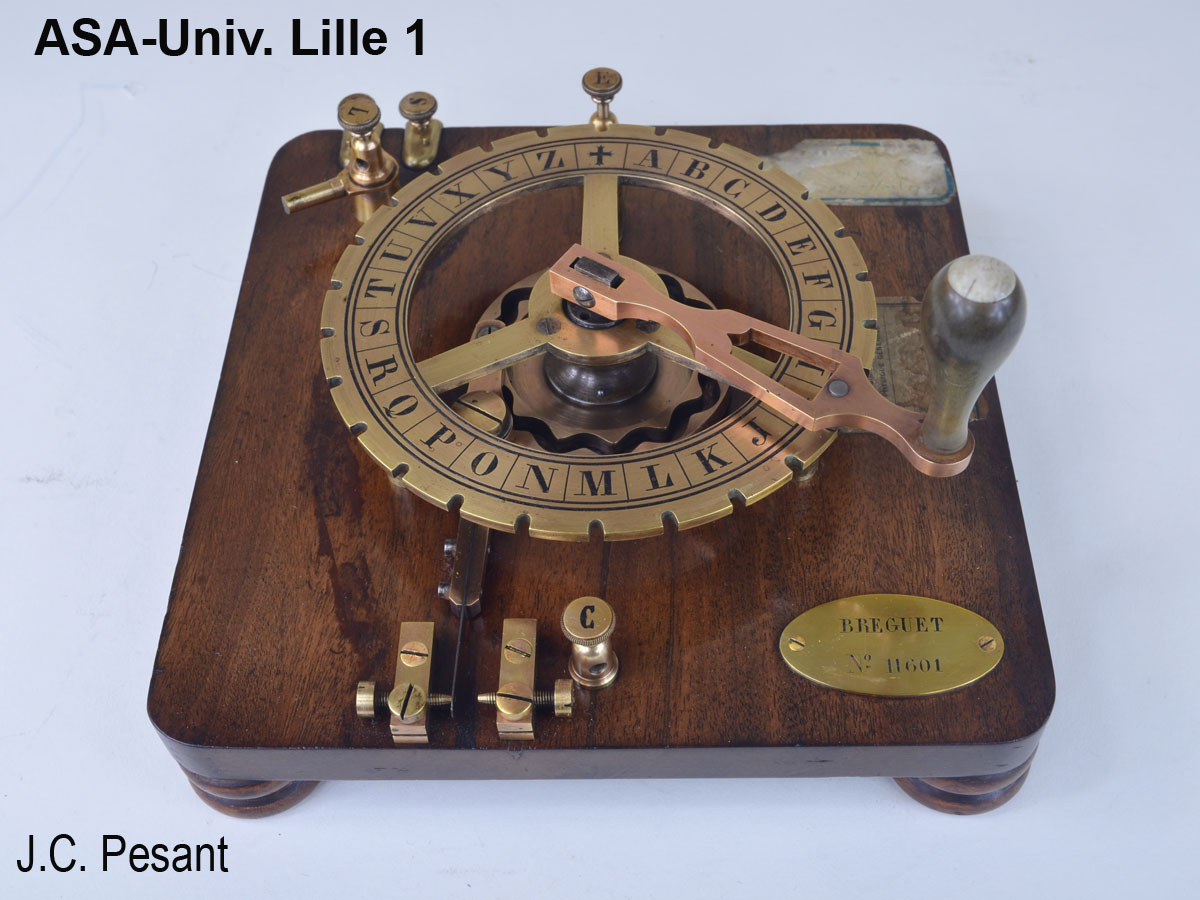

Le cadran en laiton est monté sur une planche de hêtre de 18 x 18 cm.
Hauteur totale : 12 cm
Le télégraphe à cadran de Bréguet était surtout utilisé dans les chemins de fer français. Il fut mis en service pour la première fois sur la ligne de Paris à Versailles en juin 1844. C'était un appareil très simple à utiliser donc rapidement accessible après une formation rapide.

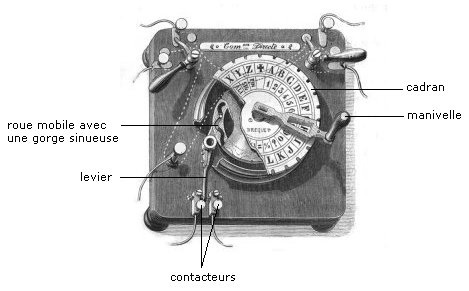

Le manipulateur Bréguet est constitué :
•d'un cadran portant les 25 lettres de l'alphabet plus une croix qui servait à séparer les lettres.
•d'une manivelle tournant dans le sens des aiguilles d'une montre.
•d'une roue mobile liée à la manivelle, dont le périmètre est formé de creux et de bosses.
•d'un levier articulé (fourchette) pouvant toucher deux contacteurs.
•d'un électro-aimant qui attire une armature, en contact avec la fourchette.
•d'un ressort de rappel lié à l'armature qui la ramène à sa position de repos quand le courant cesse.
Si l'on effectue un tour complet de la manivelle, il y aura 13 passages de courant et 13 interruptions par l'intermédiaire de l'électro-aimant .
Par exemple, si l'on veut envoyer le mot LILLE, on commence par mettre la manivelle sur la croix puis on la tourne dans le sens des aiguilles d'une montre jusqu'à la lettre L, et l'on reste quelques instants sur cette lettre. Puis, on poursuit la rotation jusqu'à la croix. Pour la lettre I, on fait tourner à nouveau la manivelle jusqu'à cette lettre et on recommence la même opération que précédemment. Ainsi de suite pour les autres lettres.
Les interruptions et les passages de courant sont reproduits au même moment sur le poste récepteur.
Inventaire : Ph 2.11
81 G
