Début du XXe siècle
Restauration : Jean-Claude Pesant
Le poste reçoit l'onde à haute (!...) fréquence de quelques centaines de kHz modulé en amplitude à quelques centaines de Hz par le signal utile (parole ou musique) transmis.
Le signal capté par l'antenne arrive sur un circuit résonnant formé par une bobine et une capacité en parallèle. En agissant sur la fréquence de résonance par la bobine ou la capacité on cherche la station émettrice.
Le signal est ensuite redressé par le contact fil-pastille de galène, puis lissé par la capacité du circuit de l'écouteur téléphonique.

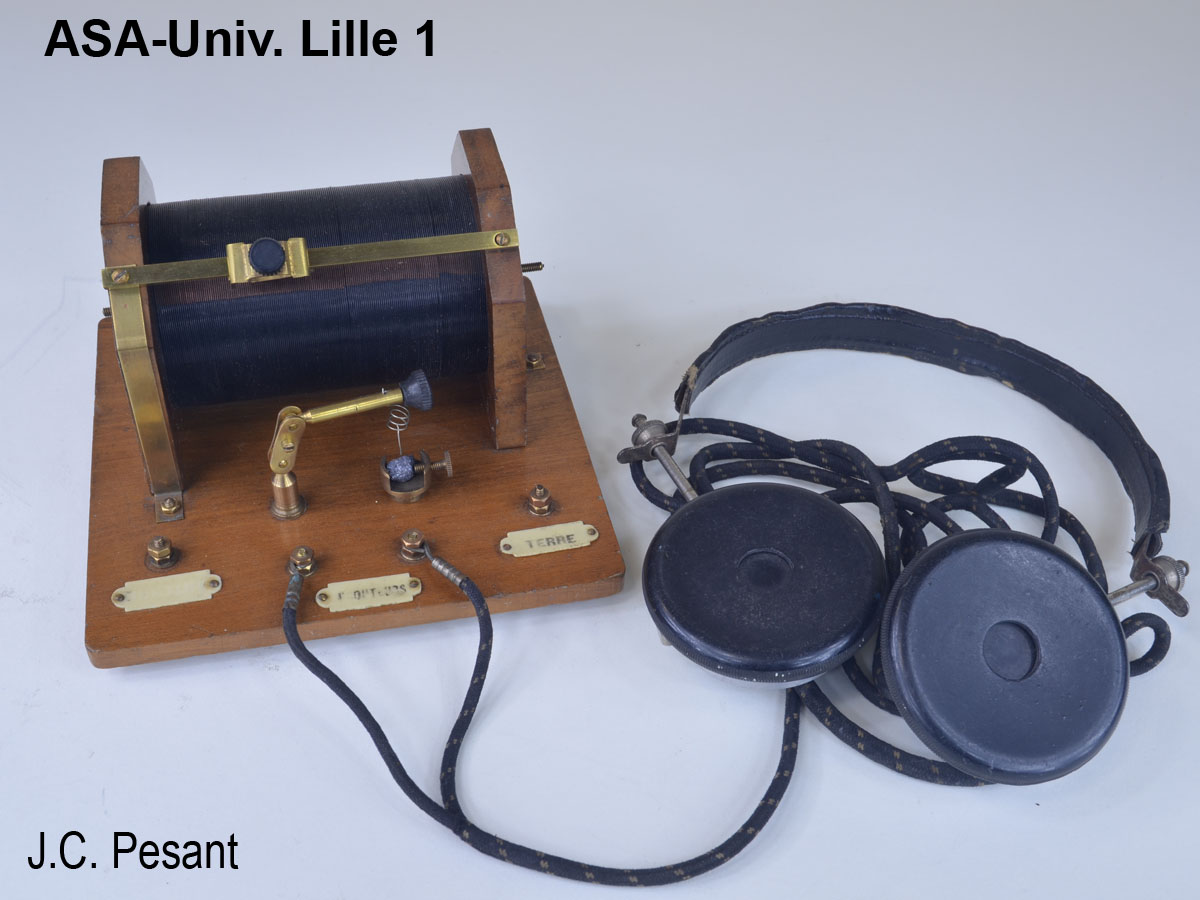

Le poste à galène 1 est fixé sur une planchette de bois de 14,5 x 15 cm. Il porte :
-une bobine de fil émaillé de 0,8 mm de diamètre,
de 9,2 cm de longueur utile,
de 6,1 cm de diamètre extérieur,
avec un curseur mobile pour chercher la station.
-une pastille de galène (cristaux métalliques de sulfure de plomb) qu'on touche avec un petit fil métallique. On obtient ainsi une jonction métal-semiconducteur qui assure le redressement du signal. On recherche sur la galène une zone où le contact redresseur est le plus sensible.
-deux écouteurs Kymos à écartement réglable.

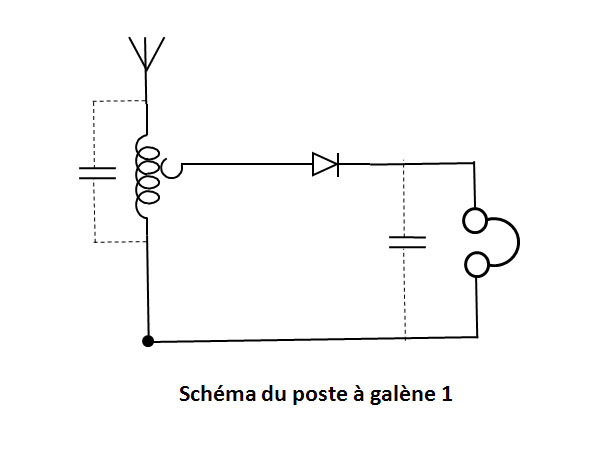

Le schéma de principe montre ces différents éléments.

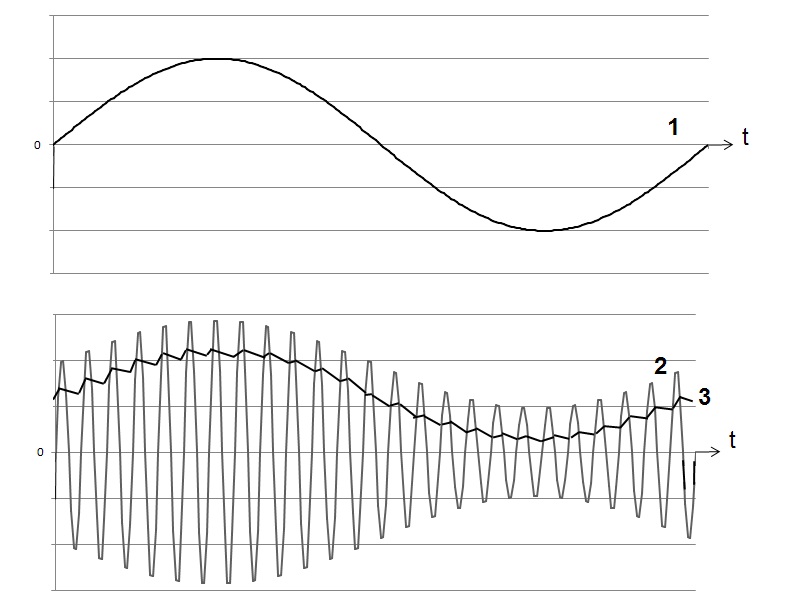

La figure donne :
1 : le signal basse fréquence à transmettre,
2 : l'onde modulée reçue par l'antenne,
3 : l'onde redressée aux bornes du condensateur de sortie.
Inventaire : Ph 4.75
