Début du XXe siècle
Restauration : Jean-Claude Pesant

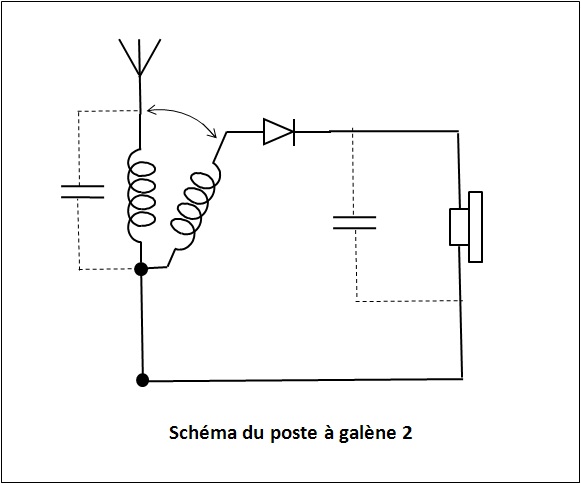

Sur les schémas de principe des postes à galène 1 et 2 on voit des condensateurs; il n'y en a pas lors de la réalisation car la capacité parasite de la bobine est suffisante (et même très excessive !) pour obtenir la fréquence de résonance du circuit d'entrée. De même l'oreille est insensible aux ondulations haute fréquence du courant redressé.
Un net progrès a consisté à utiliser une bobine en nid d'abeille de capacité parasite beaucoup plus faible (à l'intérêt de la bobine on note souvent l'inductance et la fréquence de résonance propre).
Le poste à galène 2 utilise des bobines en nid d'abeille. On cherche l'accord en faisant varier le couplage des 2 bobines. Pour changer la zone de fréquence explorée, on change de bobine.

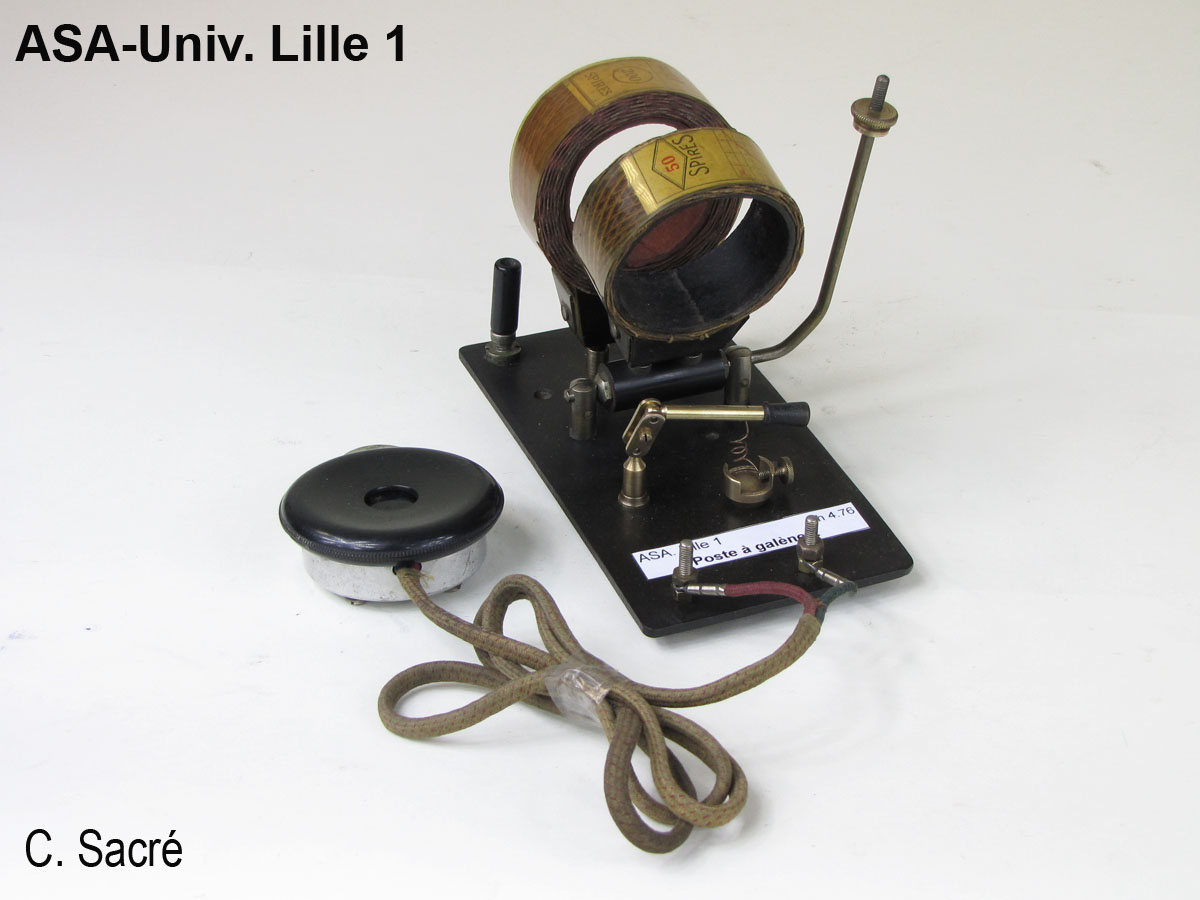

Ce poste est monté sur une plaque d'ébonite de 8 x 16 cm qui porte 2 bobines en nid d'abeille.
Il s'agit actuellement :
-d'une bobine de 200 spires montée entre l'antenne et la terre,
-d'une bobine de 50 spires qui alimente le redresseur à galène et l'écouteur téléphonique (écouteur ELH de 500 ohms).
Inventaire : Ph 4.76
