Vers 1980

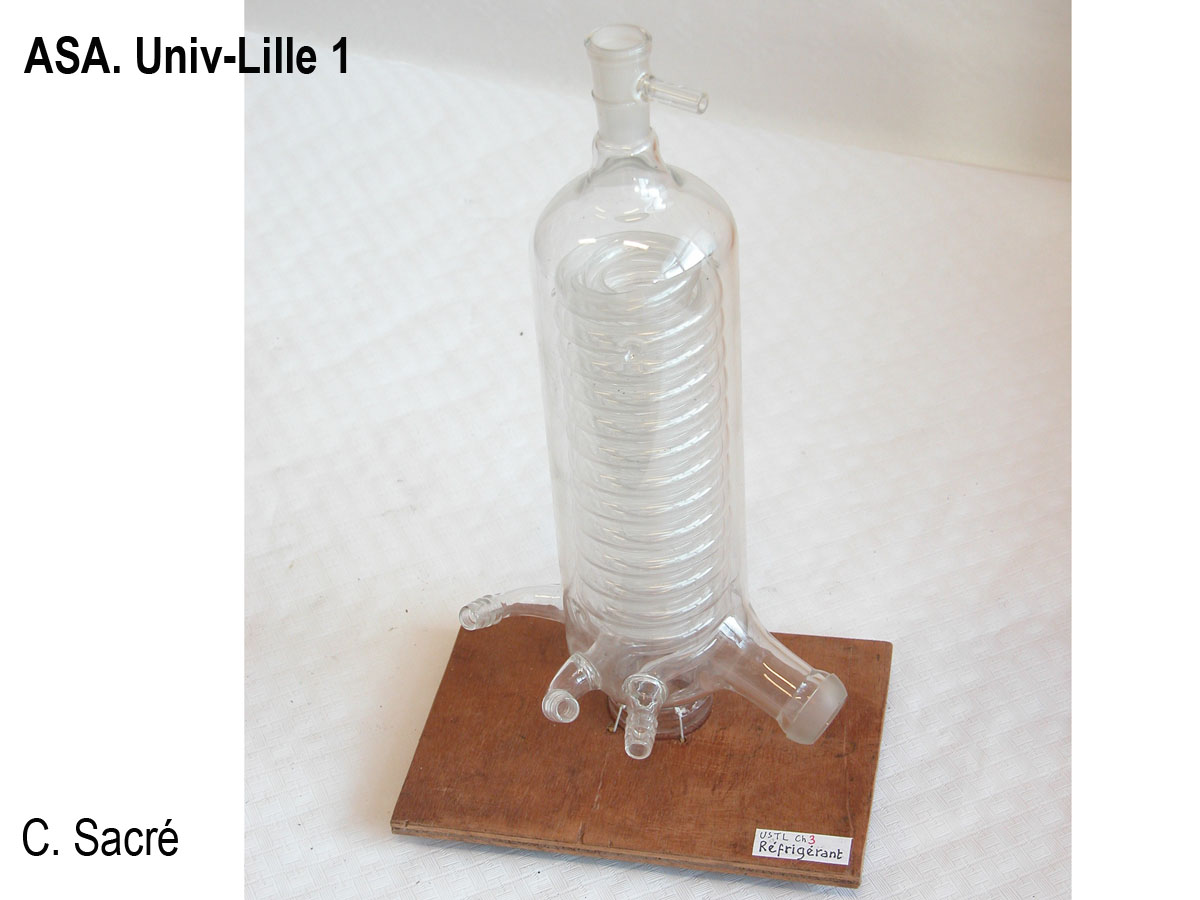

Ce tube de verre de 8,3 cm de diamètre,
de 34 cm de hauteur totale,
contient un serpentin en double spirale de 25 spires. En fonctionnement, 5 accès sont utilisés.
- deux grands accès:
• l'un situé en bas dans l'axe est relié à un ballon de verre fixe.
• l'autre situé aussi vers le bas mais sur le côté est relié, par une transmission adéquate, à un ballon tournant.
- trois petits accès:
• l'un relié à une pompe à vide permet de maintenir le tube en basse pression.
• les deux autres servent à l'entrée et à la sortie de l'eau froide dans le serpentin.
L'évaporateur rotatif sert à l'extraction des solvants volatils.
Le liquide contenant le solvant à évacuer est mis dans le ballon rotatif. celui-ci tourne lentement (de l'ordre du tour par seconde); il trempe partiellement dans un bac d'eau chaude. L'élévation de la température du liquide et l'abaissement de la pression à sa surface réduisent la température d'évaporation du solvant.
Les gouttes du solvant condensé au contact de serpentin tombent dans le ballon fixe.
Inventaire : Ch 3.4
