Scott-Mainz
Milieu du 20e siècle

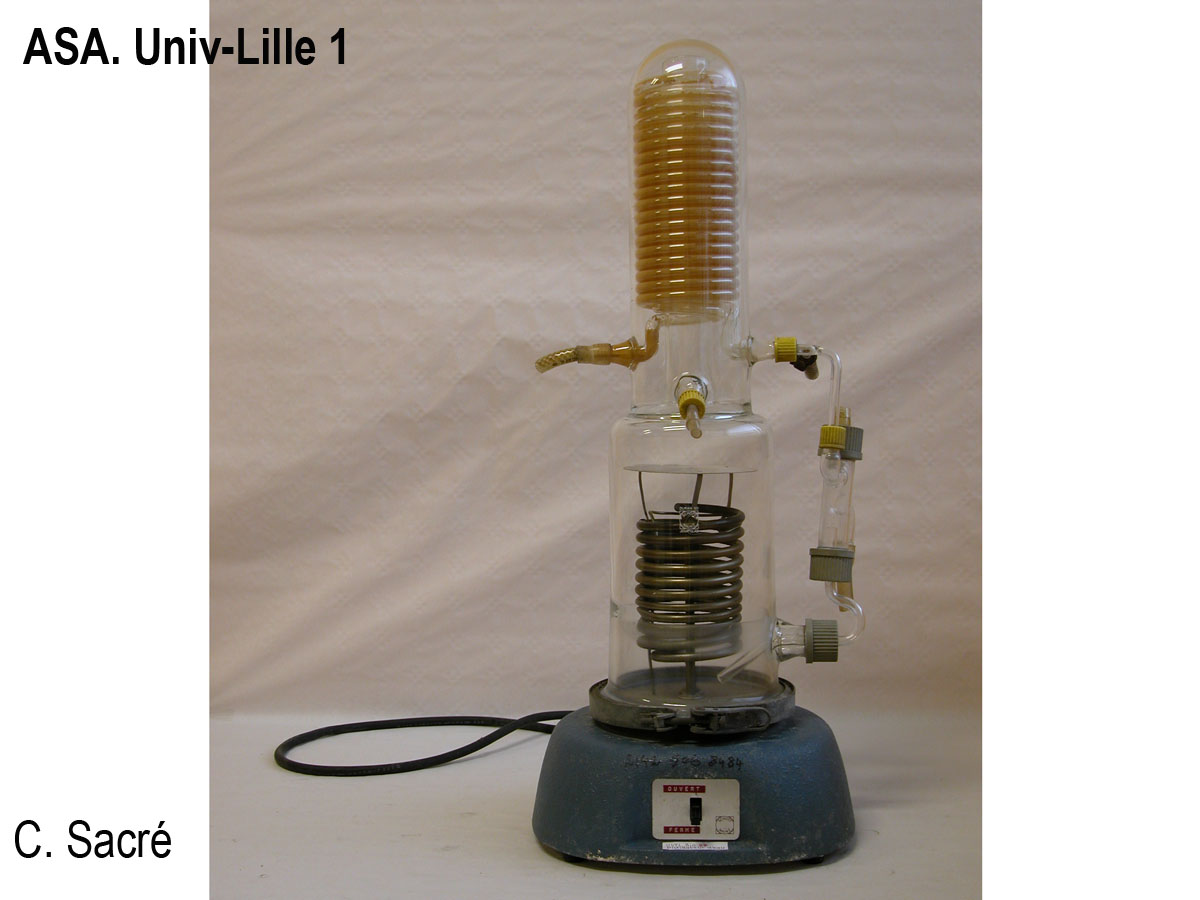

Un lourd socle de fonte peint en bleu porte deux cylindres superposés.
Le cylindre du bas:
de 15 cm de diamètre
et de 21 cm de hauteur,
constitue l'évaporateur. Il contient la résistance de chauffe en forme de serpentin. La vapeur formée monte par un tube jusqu'en haut du cylindre supérieur.
Le cylindre du haut:
de 11 cm de diamètre,
et de 34 cm de hauteur,
constitue le condenseur grâce à un serpentin de verre à deux couches de verre concentriques. L'eau condensée au bas de ce cylindre alimente le circuit d'eau distillée.
Le serpentin alimenté en eau par le réseau public alimente à sa sortie le cylindre du bas.
Un régulateur maintient ce débit en gardant constant le niveau dans ce dernier, quel que soit le débit de vapeur donc d'eau distillée.
Hauteur totale: 74 cm.
Inventaire : BIO 3.7
