Jencons
Type Autostill 8000 X
Vers 1970
Présentation de Jean-Claude Pesant

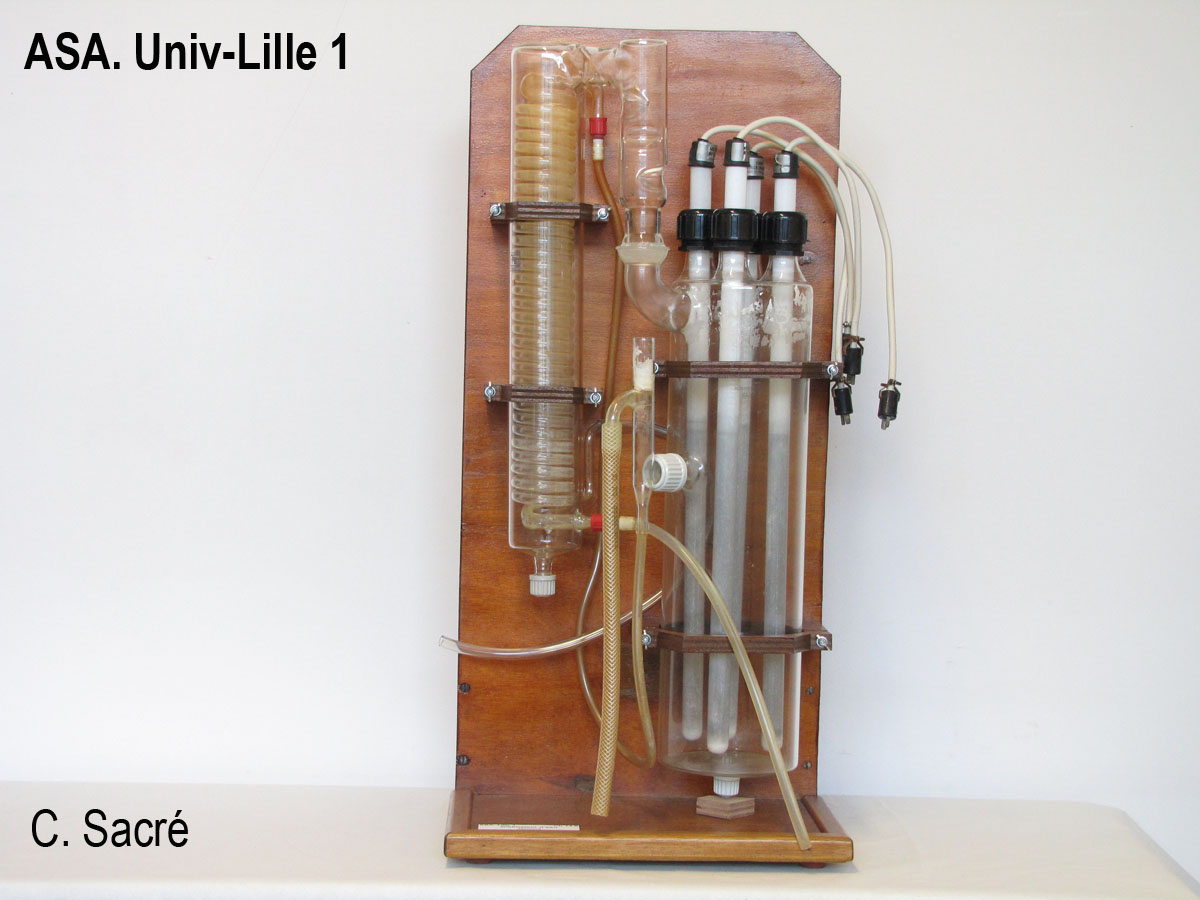

Présentation éclatée de la partie verre du distillateur:
Largeur: 35 cm
Profondeur: 20 cm
Hauteur: 75 cm
Dans l'armoire métallique du constructeur, cette partie occupait 20x20x75 cm.
Cette unité de production d'eau distillée pour laboratoire est composée:
-d'un évaporateur en verre borosilicaté (diamètre : 130 mm, hauteur: 45 cm) contenant 4 résistances de 1,5 kW chacune insérées dans des tubes de silice, et alimenté en permanence en eau de ville,
-d'un premier condenseur à air suivi d'un second condenseur cylindrique de 70 mm de diamètre et de 48 cm de hauteur.
Après chauffage, la vapeur formée monte dans la tubulure qui conduit au condenseur à air, puis au condenseur cylindrique où, grâce au serpentin de verre aux spires jointives dans lequel circule l'eau de ville froide, la vapeur se condense et alimente le récipient d'eau distillée.
L'eau de ville alimente en permanence le second condenseur qui, une fois rempli, alimente à son tour l'évaporateur. Grâce à un positionnement astucieux du système de trop plein, l'excédent d'eau de ville s'écoule vers l'égout. Cette disposition permet un fonctionnement en continu.
L'intérêt de cette installation réside dans l'automatisme gérant entièrement la conduite de cette distillation.
Une production de 8l/h peut être obtenue pour une qualité d'eau de conductivité de 0,2 µS.cm-1 ou de résistivité de 5MOhms.cm.
Inventaire : Ch 14.6
