Beckman
Vers 1960
(réalisation : Michel Delhaye)
Analyseur infrarouge non destructif de monoxyde de carbone (modèle 864-11).
Michel Delhaye a démonté l'appareil et donné une présentation pédagogique aux éléments.
L'analyseur agit par comparaison de l'absorption dans une bande infrarouge donnée d'une cellule de référence parcourue par le gaz à analyser.

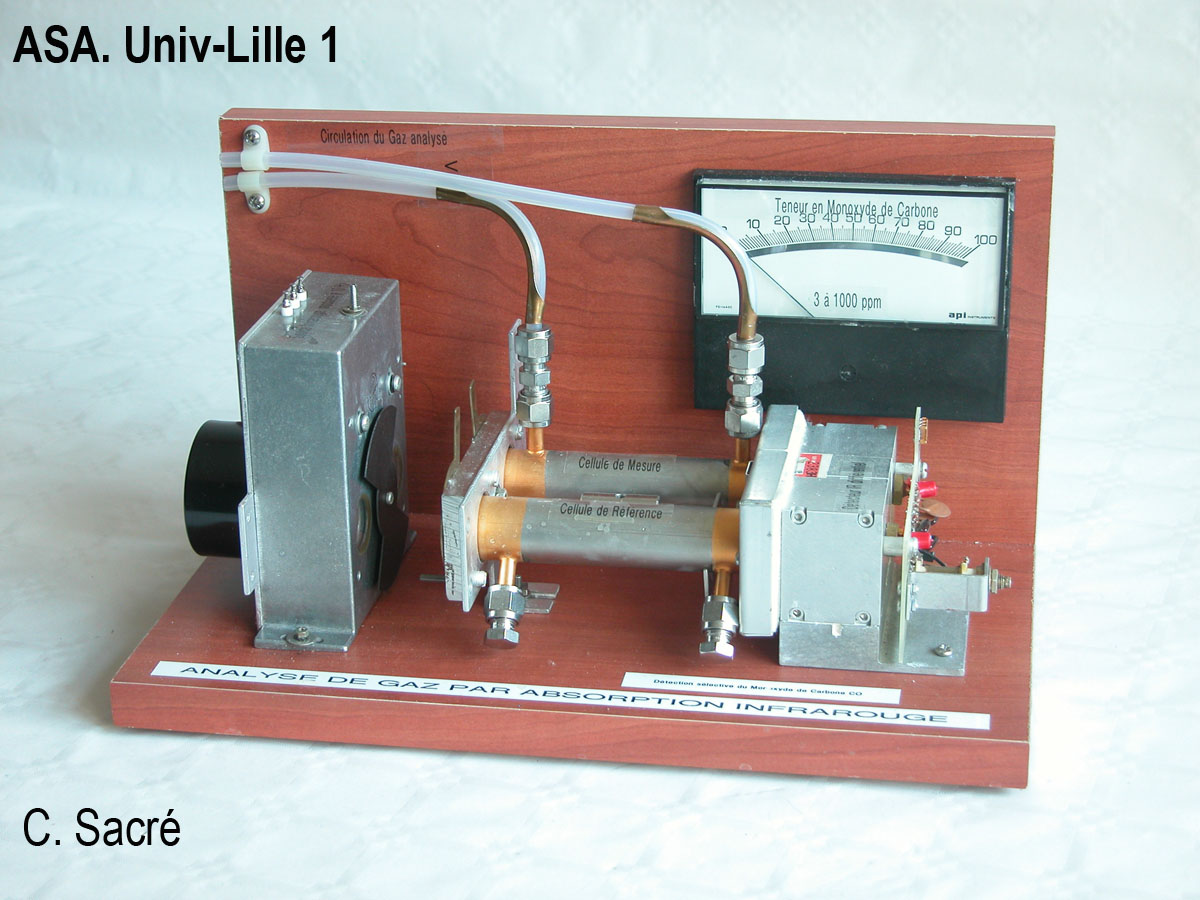

De gauche à droite, on voit:
• La source infrarouge
• Le modulateur synchrone à 10 Hz
• Les deux cellules
• Le détecteur pneumatique différentiel d'infrarouge
• La mesure de variation de capacité
• La démodulation synchrone
• L'affichage en ppm de la teneur en CO.
Inventaire : Ch 5.14
