Constructeur : Michel Delhaye
Vers 1950

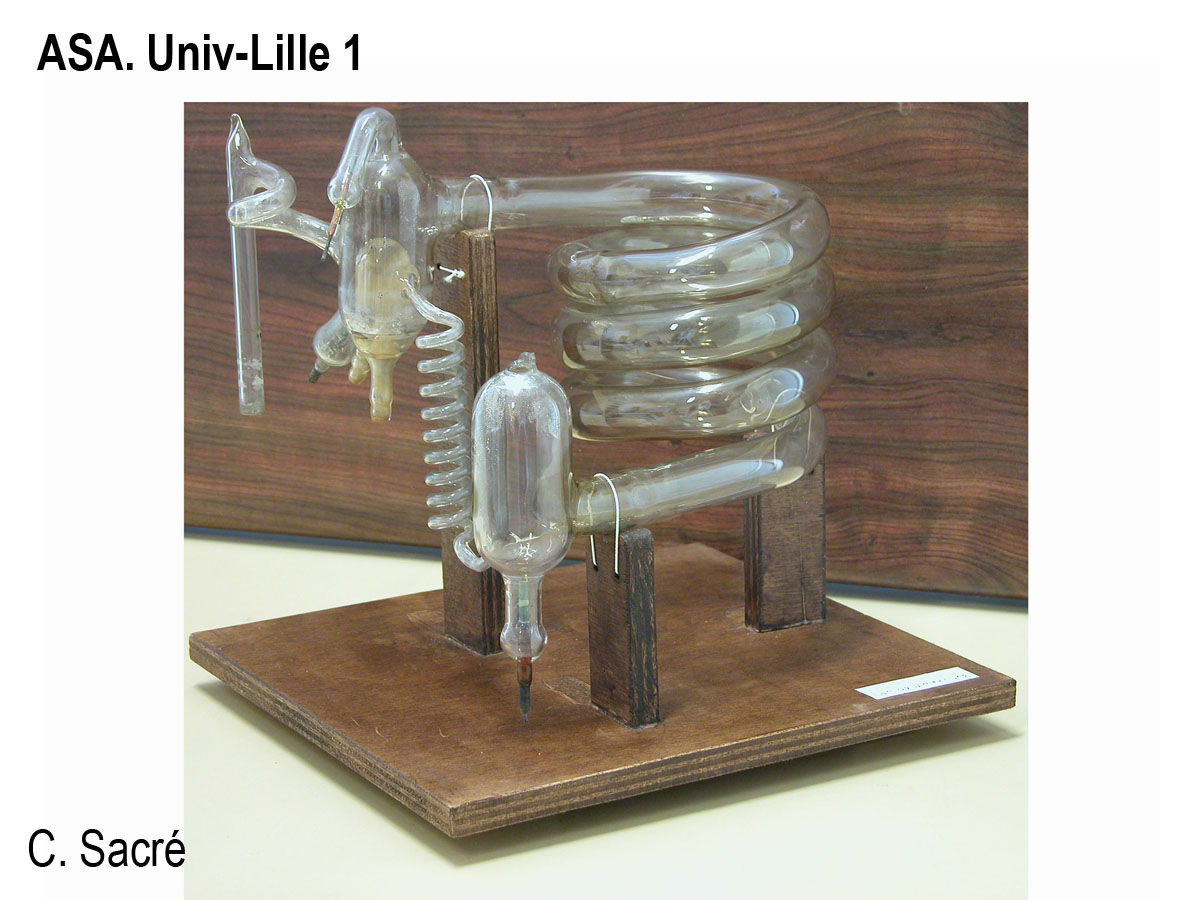

Cette lampe a été fabriquée au LASIR; c'est une source intense de photons pour spectrographie Raman.
Cet ensemble de verre a approximativement:
25 cm de longueur,
23 cm de largeur,
25 cm de hauteur.
Il comporte:
• 2 ampoules cylindriques
de 4 cm de diamètre
de 10 cm de hauteur
• réunies par 2 serpentins
l'un de 9 spires de 0,4 cm de diamètre
l'autre de 4 spires de 2,5 cm de diamètre.
L'ampoule du bas qui contient en son fond du mercure liquide constitue la cathode. Une anode auxiliaire crée une tache incandescente à sa surface. L'ampoule du haut est l'anode refroidie par circulation d'eau.
La haute tension entre anode et cathode provoque l'amorçage. La vapeur de mercure ionisée passe dans le serpentin de gros diamètre. Le corps à irradier est placé au centre de ce serpentin.
A l'anode, la vapeur est condensée et le mercure revient à la cathode par le petit serpentin.
Inventaire : Ch 5.5
