Société Française d'Instruments d'Optique
Début du XXe siècle

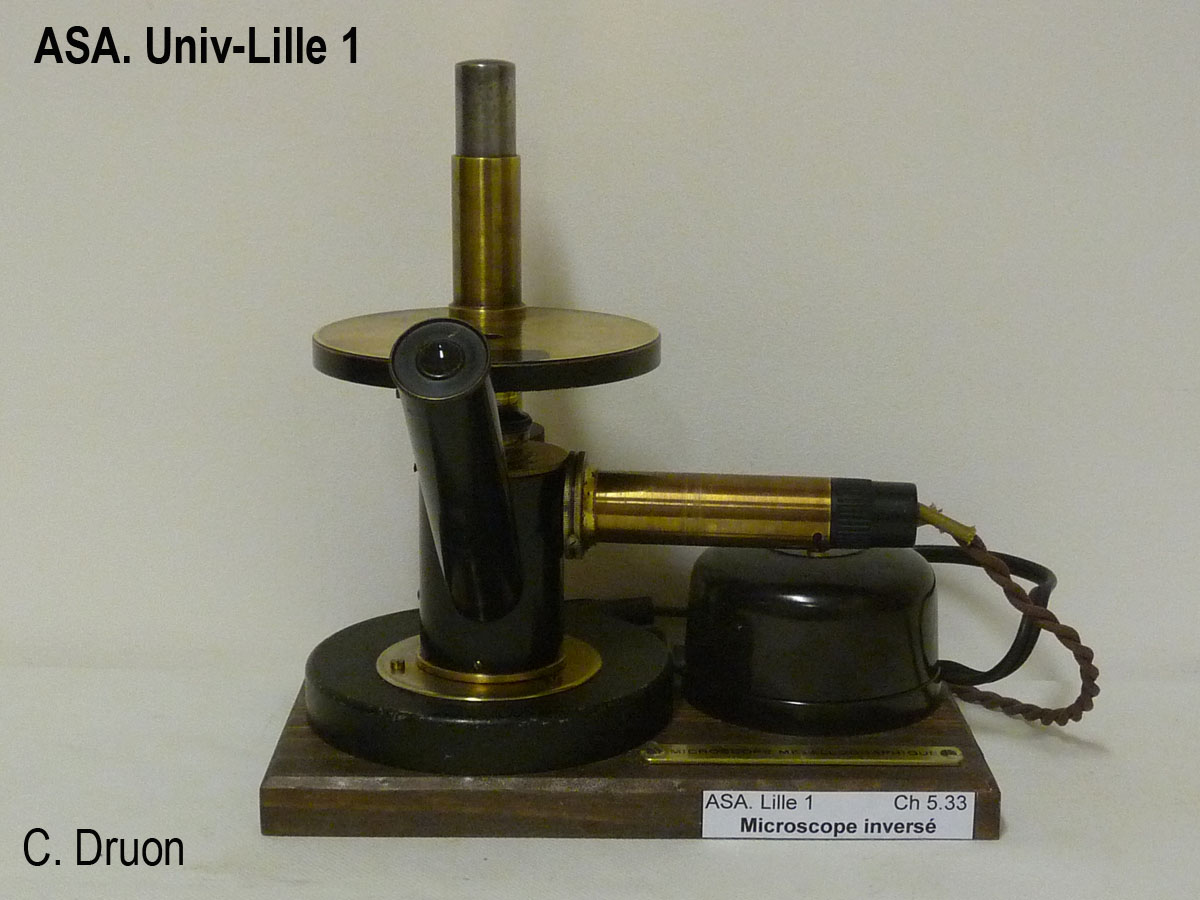

(restauration : Michel Delhaye, 2012)Microscope construit suivant le modèle inventé par Le Chatelier (1850-1936) pour l'observation d'échantillons opaques, notamment en métallographie.En grande partie en laiton.L'échantillon est posé sur la platine dont la hauteur est réglable grâce à son dispositif de fixation sur la grosse tige située à l'arrière.Le tube optique vertical se termine par l'objectif. Sur le côté, le tube horizontal contient la lampe d'éclairage et un condenseur.A l'avant, le tube incliné se termine par l'oculaire.Encombrement total: hauteur: 23 cm largeur: 22 cm profondeur: 18 cm.L'illumination de l'échantillon s'effectue à travers l'objectif grâce à une lame semi- transparente placée à 45° de l'axe optique vertical.Les rayons réfléchis par l'échantillon reviennent en traversant l'objectif et la lame semi-transparente; ils arrivent en bas de l'axe optique sur un prisme réflecteur à 45° qui les envoie vers l'oculaire.
Inventaire : Ch 5.33
