Réalisation locale
Vers 1950
Instrument appartenant à l'observatoire de Lille

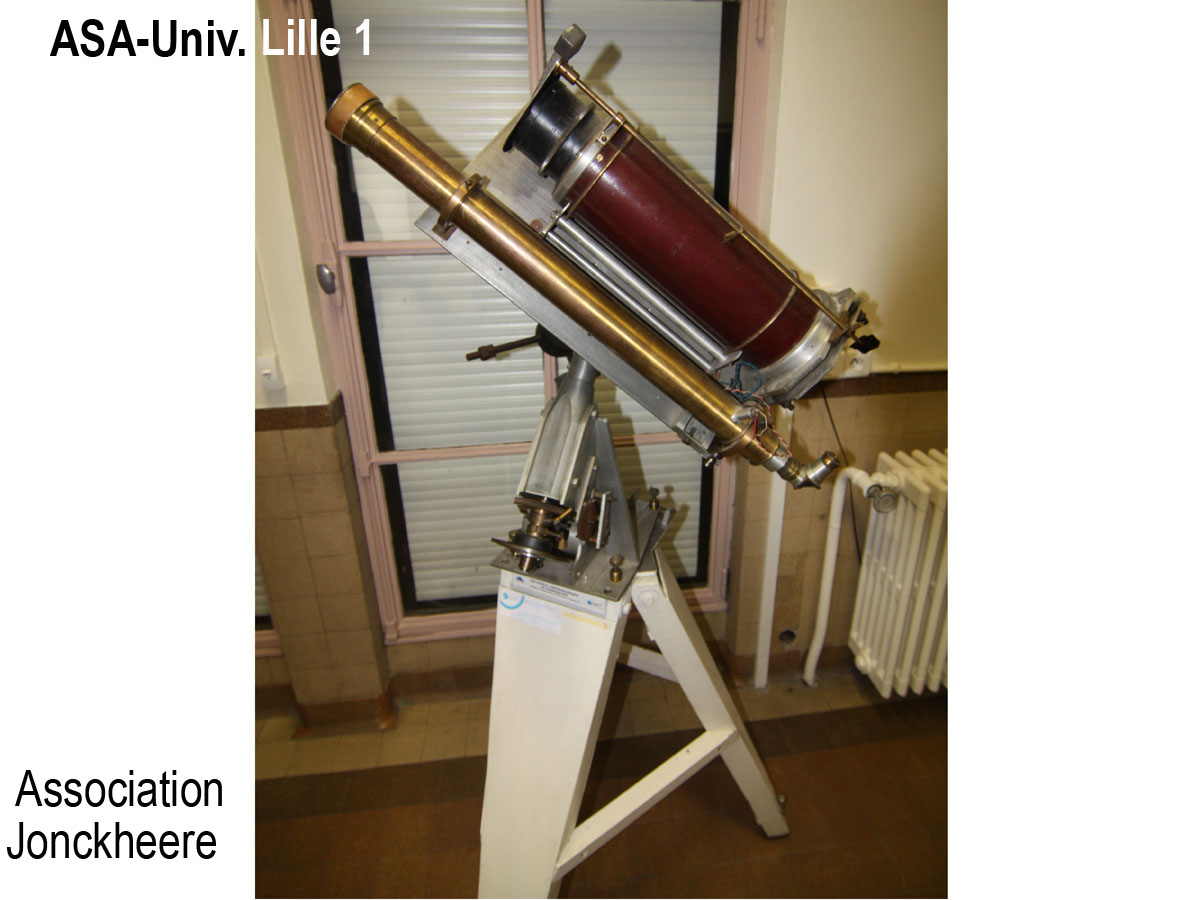

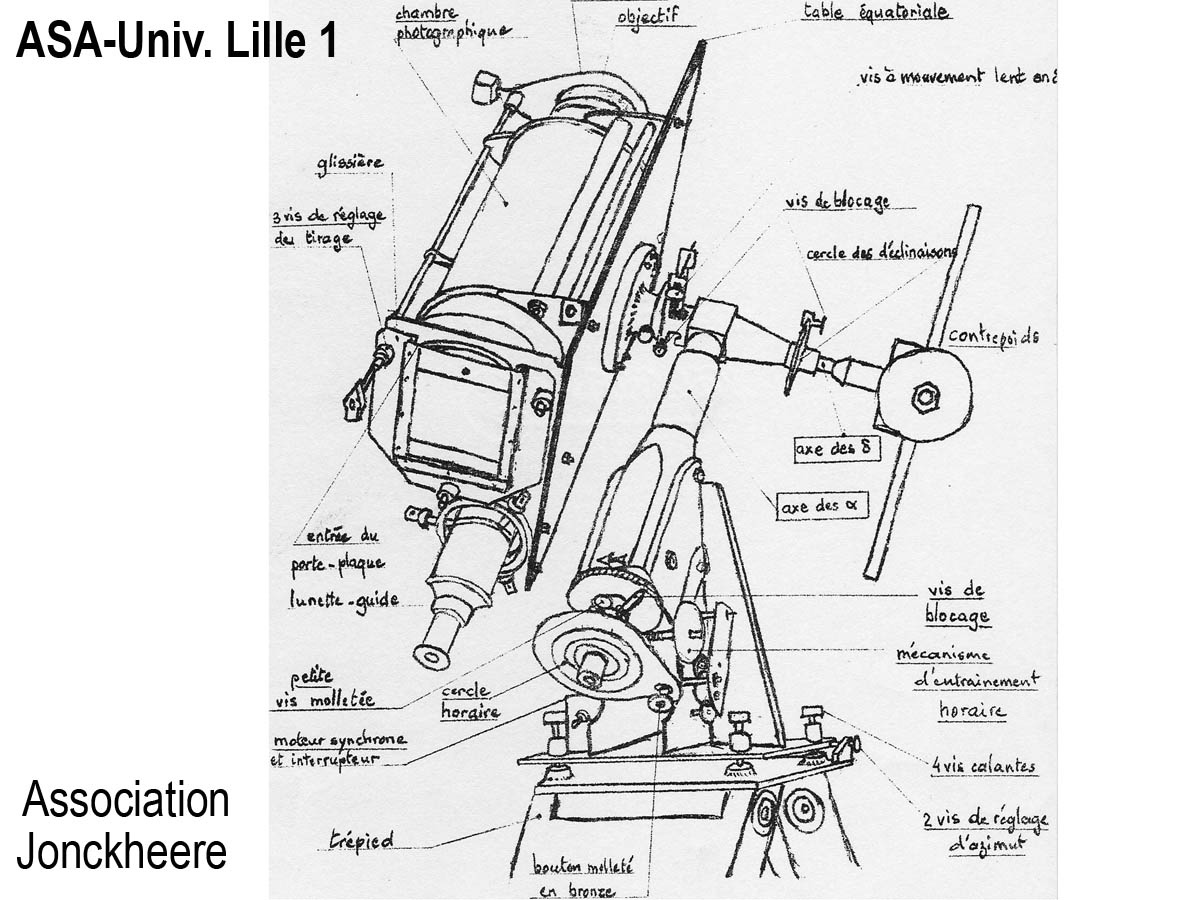

Cet appareil sert à la photographie des nébuleuses, des galaxies, et en général, des objets peu lumineux nécessitant un long temps de pose. Construit à l’observatoire de Lille, il fut utilisé par les étudiants en séances de travaux pratiques.Il comprend trois parties principales :-une monture équatoriale fixée sur un tripode très stable,-une chambre photographique,-une lunette guide.La monture équatoriale possède par principe deux axes perpendiculaires :-l’axe polaire, parallèle à l’axe de rotation de la Terre, mais qui tourne en sens inverse à raison d’un tour par jour sidéral (23h 56’ 04").-l’axe de déclinaison, perpendiculaire à l’axe polaire.Ce type de monture permet le pointage et le suivi de n’importe quel astre accessible à la latitude du lieu d’observation.La chambre photographique est équipée d’un objectif Boyer type "Saphir" d’une longueur focale de 500 mm, ouvert à 5,6 couvrant le format 9 cm par 12 cm des plaques utilisées.La lunette guide dont la distance focale est supérieure à celle de l’objectif photographique sert, grâce à un oculaire réticulé, à corriger visuellement les inévitables défauts de suivi de la monture équatoriale.L'ensemble est porté par un trépied en bois peint en blanc de 90 cm d'empattement.
La hauteur totale de l'instrument est de 1,50 m.
Inventaire : Ast 2
