Beckman
1957
Appareil appartenant à l'observatoire de Lille

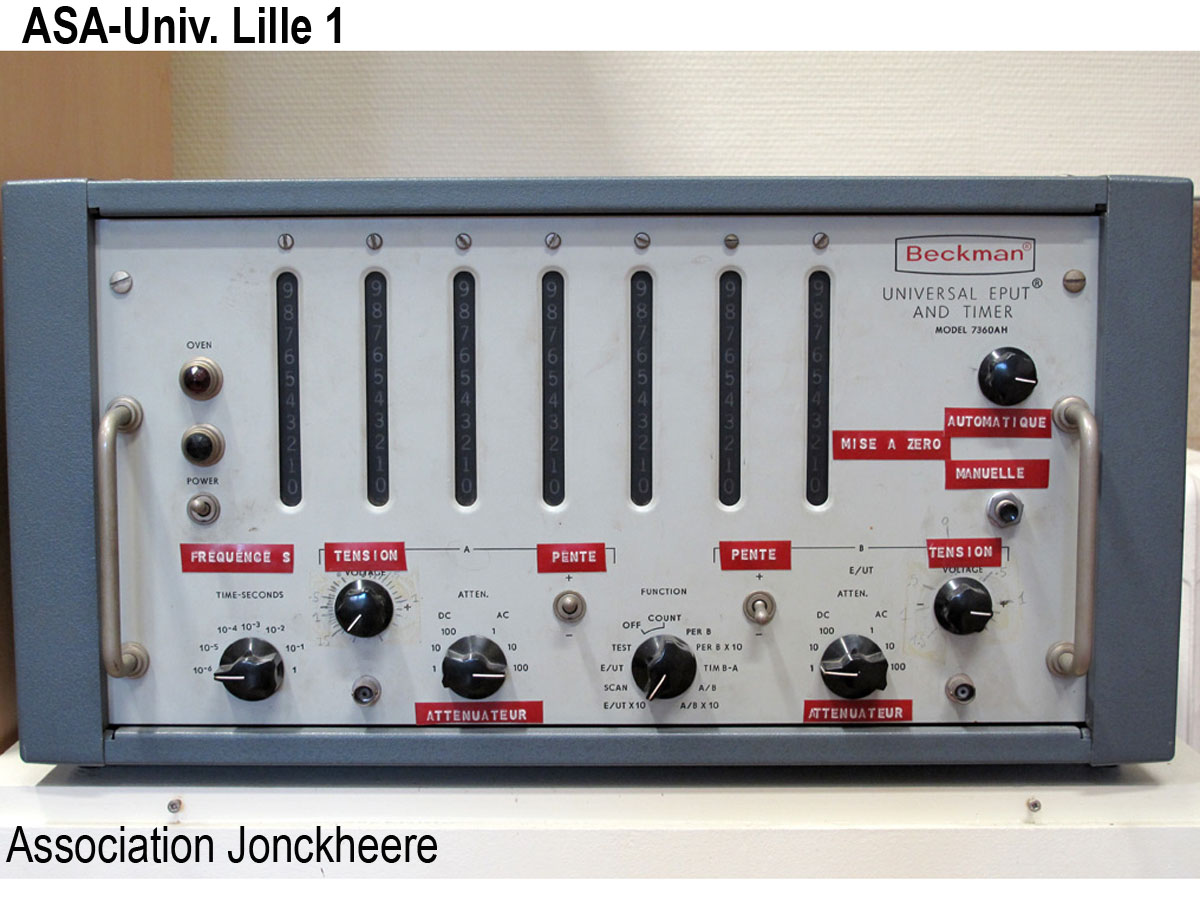

Sur la face avant de cet appareil de dimensions 51 x 43 x 26 cm, il est indiqué : UNIVERSAL EPUT AND TIMER MODEL 7360 AHIl s'agit d'un compteur numérique universel : EPUT (événement par unité de temps). L'électronique est entièrement réalisée à l'aide de tubes ce qui explique sa taille importante. Il permet de mesurer la fréquence d'un signal périodique (fréquence maximale de 1 MHz) ainsi que la durée entre deux impulsions (durée minimale de 1 µs). La face avant comporte 2 entrées (socles BNC), les boutons de réglage et les afficheurs. La face arrière possède plusieurs bornes de sorties (fréquence, temps, horloge, signal à 1 MHz) et un connecteur pour enregistrement.Caractéristiques des entrées: -DC (courant continu) à 1 MHz -Sensibilité : 100 mV rms ou 0,3 V pic à pic -Atténuations : 1, 10 ou 100Caractéristiques du générateur d'impulsions interne : -Signal de sortie : 1 Hz à 1 MHz par décade en fréquence -Temps de montée : 0,1 µs pour 2V d'amplitude -Stabilité de l'oscillateur : 5.10-8 sur un jour Affichage : -7 décades verticales avec 10 chiffres (0 à 9) par décade. -Pour chaque décade, une petite lampe s'allume devant le chiffre à visualiser, qui est inscrit dans cette décade.Il a servi à l'Observatoire de Lille pour des TP de chronométrie.
Inventaire : Ast 17
