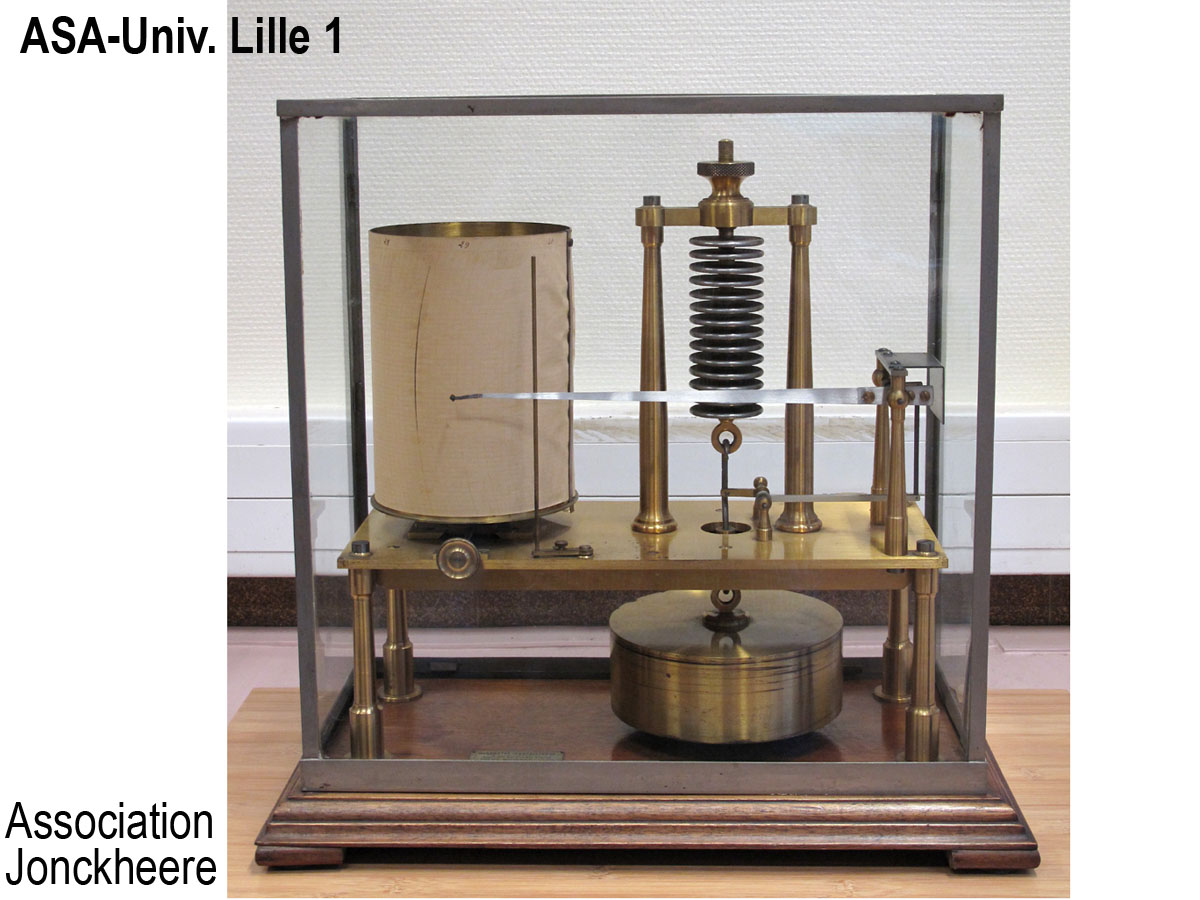

Jules Richard - petit modèle
Vers 1920
Instrument appartenant à l'observatoire de Lille
Ce baromètre enregistreur à poids est équipé d'un mécanisme qui enregistre les variations de la pression atmosphérique dans le temps, à l’aide d’un stylet, sur du papier enroulé sur un tambour qui effectue une rotation par semaine.Un baromètre enregistreur fonctionne au moyen de capsules anéroïdes (capsules de Vidie). Ce sont de petites capsules à parois minces, dans lesquelles le vide a été fait. Les variations de la pression atmosphérique vont se traduire par des déformations des capsules, amplifiées par un système de leviers et de cames avant de s'inscrire avec un stylet sur un cylindre enregistreur. Pour obtenir un déplacement plus important on utilise un empilement d’au moins cinq capsules.Dans les baromètres enregistreurs ordinaires un ressort intérieur empêche l'écrasement de la capsule mais ce ressort est sensible aux variations de température. Le système à poids utilisé ici, a une bien meilleure stabilité et constitue un bon étalon.Le barographe est un outil de visualisation des variations de la pression atmosphérique, très utile sur un navire. Par exemple, la rapidité de la baisse de pression indique l'intensité d’une perturbation qui s'approche.Le mécanisme est en laiton sauf les capsules de Vidie. Il est placé sur un socle en bois et sous une cage de verre de dimensions : Largeur : 45 cm, Profondeur : 25 cm, Hauteur : 45 cm.
Inventaire : Ast 18
