Société Strasbourgeoise Bosch
1909
Appareil appartenant à l'observatoire de Lille

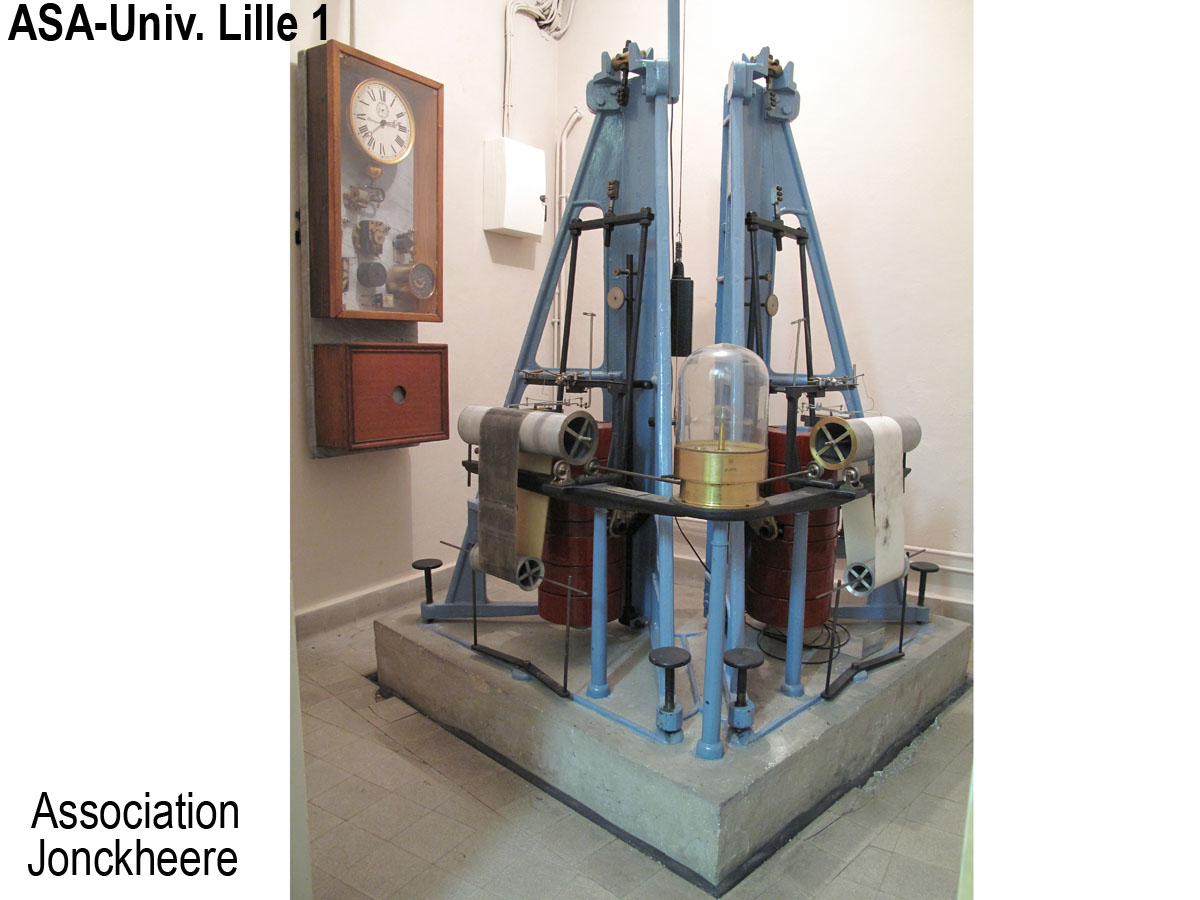

Le bâti du sismographe est cimenté sur un sol constitué par 2 à 3 mètres de limon jaune reposant sur de la craie blanche.Le sismographe est constitué de deux pendules oscillants horizontaux. Ils sont disposés perpendiculairement l'un par rapport à l'autre et orientés afin de mesurer les composantes nord-sud et est-ouest des mouvements du sol. La masse d'inertie pour chaque pendule est de 130 kg. Deux bras partent de la masse, l'un est relié à un amortisseur à air alors que l'autre porte la pointe traçante. Un système d'amplification mécanique par leviers permet d'amplifier le mouvement relatif de la masse par rapport au bâti.L'enregistrement est réalisé sur des bandes de papier noirci à la suie de 90 cm de long. Un mouvement d'horlogerie actionné par un poids entraîne, par friction, des rouleaux d'aluminium sur lesquels sont installées les bandes enregistreuses. La vitesse de défilement des bandes est de 15 mm par minute, soit une longueur de bande par heure. Un léger désaxement du rouleau inférieur fait régulièrement glisser la bande de papier. Ainsi le papier défile sous la pointe sèche traçante afin d'effectuer un tracé qui suit une ligne hélicoïdale sur la bande de papier. On peut ainsi enregistrer 30 à 40 révolutions sur une seule bande de papier, soit une autonomie de 24 h.Le poids du mouvement d'horlogerie est remonté une fois par jour et on en profite pour changer les deux bandes de papier. L'horloge associée au sismographe déclenche, toutes les minutes, une impulsion électrique qui relève pendant 2 secondes la pointe traçante. L'enregistrement discontinu permet de "dater" les événements sismiques enregistrés sur le papier. Les documents d'archive indiquent que cet appareil a fourni des enregistrements de 1911 à 1954.La partie inférieure du bâti a la forme d'un triangle isocèle de 1,50 m de base et de 0,90 m pour les deux autres côtés. La hauteur du bâti est de 1,60 m mais la hauteur totale est de 2,30 m si on prend en compte le prolongateur permettant la fixation de la poulie sur laquelle passe le câble soutenant le poids du mécanisme d'horlogerie.
Inventaire : Ast 23
