F.W. Breithaupte & Sohn
1873
Instrument appartenant à l'observatoire de Lille

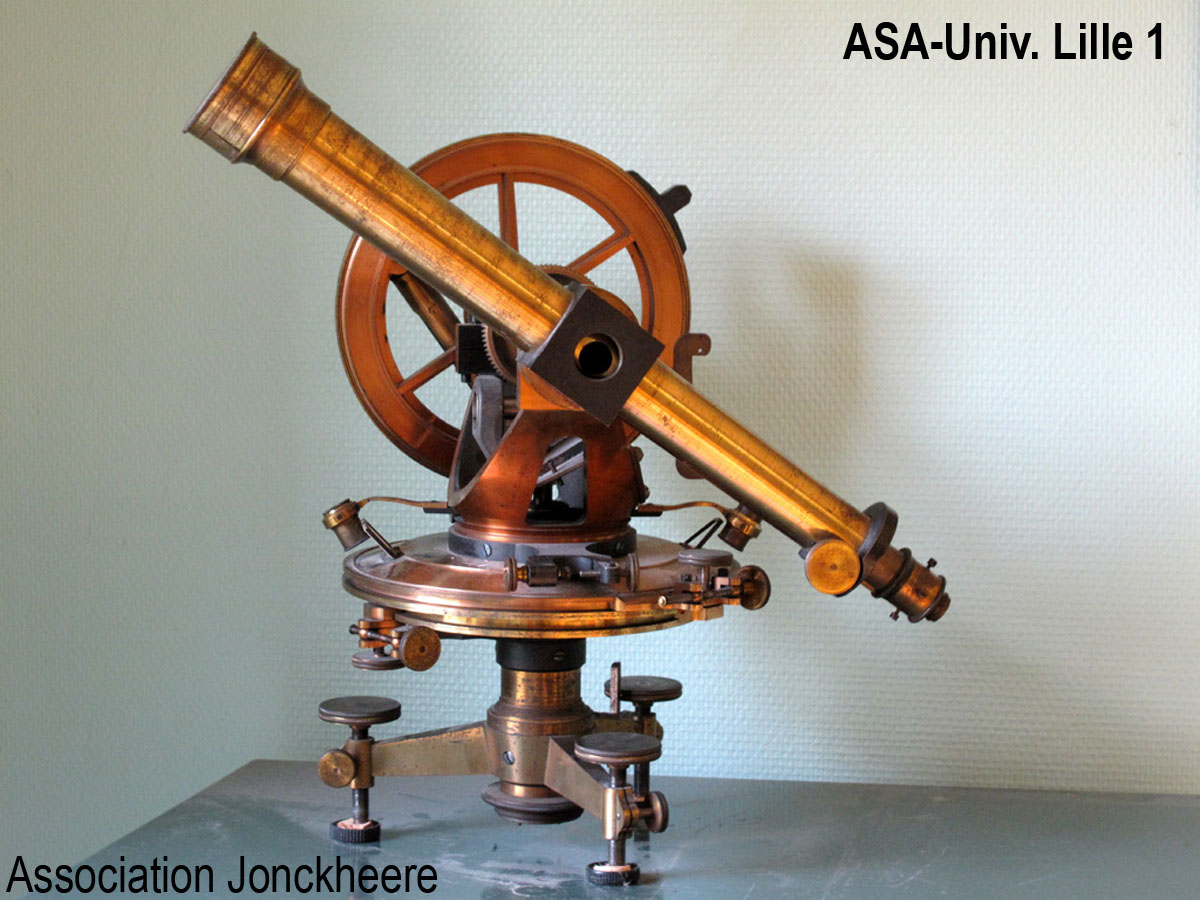

Un théodolite est un instrument permettant de mesurer des angles suivant deux plans, l'un horizontal, l'autre vertical. En astronomie il sert à mesurer les caractéristiques angulaires d'un corps céleste: azimut et hauteur.Instrument tout en laiton possédant une lunette de 45 cm de longueur. Celle-ci est fixée sur un axe horizontal commandé en rotation par un système de vis sans fin et pignon. L'objectif a un diamètre de 40 mm et l'oculaire est monté sur un système à crémaillère pour la mise au point.Le cercle horizontal, gradué de 0 à 360°, porte des traits tous les 10'. La lecture peut se faire sur 2 fenêtres diamétralement opposées chacune munie d'une loupe. Sur ce cercle horizontal, on remarque peints en noir les caractères: U.S.T. B. 11Le cercle vertical possède 4 échelles de graduations allant de 0 à 90°. Une autre échelle de graduations allant de 0 à 360° est superposée aux 4 premières. Cet ensemble d'échelles permet, lors de la mesure, de connaître le cadrant et de lire l'angle.Chaque pied du trépied est muni d'une vis dont l'une d'elles porte des graduations de 0 à 100. Le cercle horizontal muni d'un niveau à bulle peut ainsi être placé selon un plan horizontal.
Inventaire : Ast 26
