Milieu du XIXe siècle

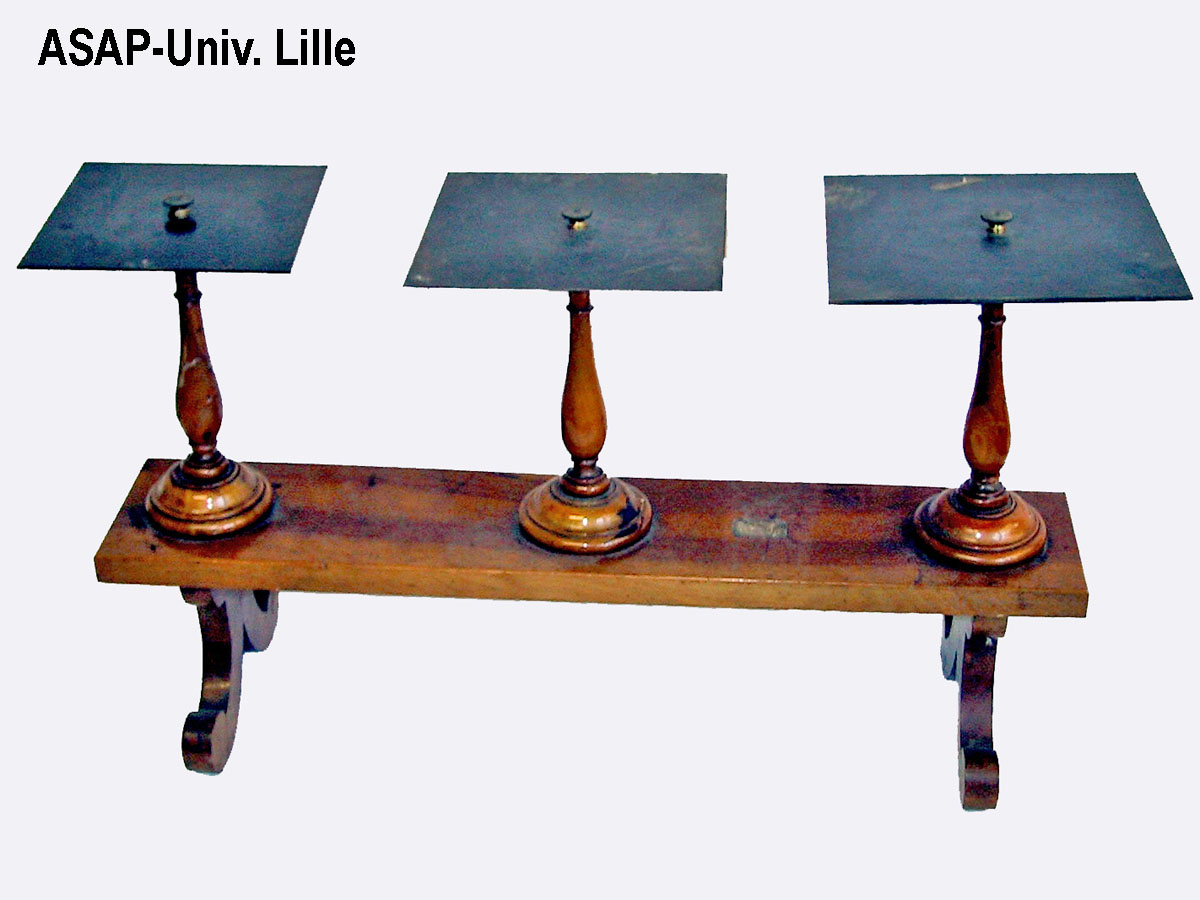

Un banc en bois supporte 3 plaques métalliques fixées chacune sur ce banc, en leur centre, par un pied en bois.
Dimensions du banc : 60 cm sur 19cm et 36 cm de hauteur
Les plaques ont une forme carrée mais sont de dimensions différentes :
-une plaque d'extrémité de 19,5 cm de côté et 4,2 mm d'épaisseur,
-une plaque centrale de 17,5 cm de côté et de 1,2 mm d'épaisseur,
-une plaque d'extrémité de 15,5 cm de côté et de 2,7 mm d'épaisseur.
L’expérience consiste à saupoudrer de sable les plaques de façon à obtenir une fine couche uniforme puis à mettre en vibration les plaques en frottant un bord avec un archet. Les nœuds et des ventres de vibration peuvent être visualisés grâce au fait que les grains de sable se déplacent vers les lignes nodales.
C'est Chladni qui, le premier, a fait connaître le phénomène des lignes nodales dans les plaques.
Les lignes nodales peuvent être placées, pour ainsi dire à volonté, en touchant les parties où l'on désire qu'elles se produisent. Elles présentent toujours une grande symétrie de forme, et pour une même plaque ébranlée dans les mêmes conditions, elles se produisent identiquement.
La demi-longueur d’onde de la vibration est donnée par la distance entre deux lignes nodales.Pour des plaques de même géométrie, la fréquence de vibration est proportionnelle à l’épaisseur et inversement proportionnelle à la surface.
Inventaire : Ph 0.6
