Fin du XIXe siècle

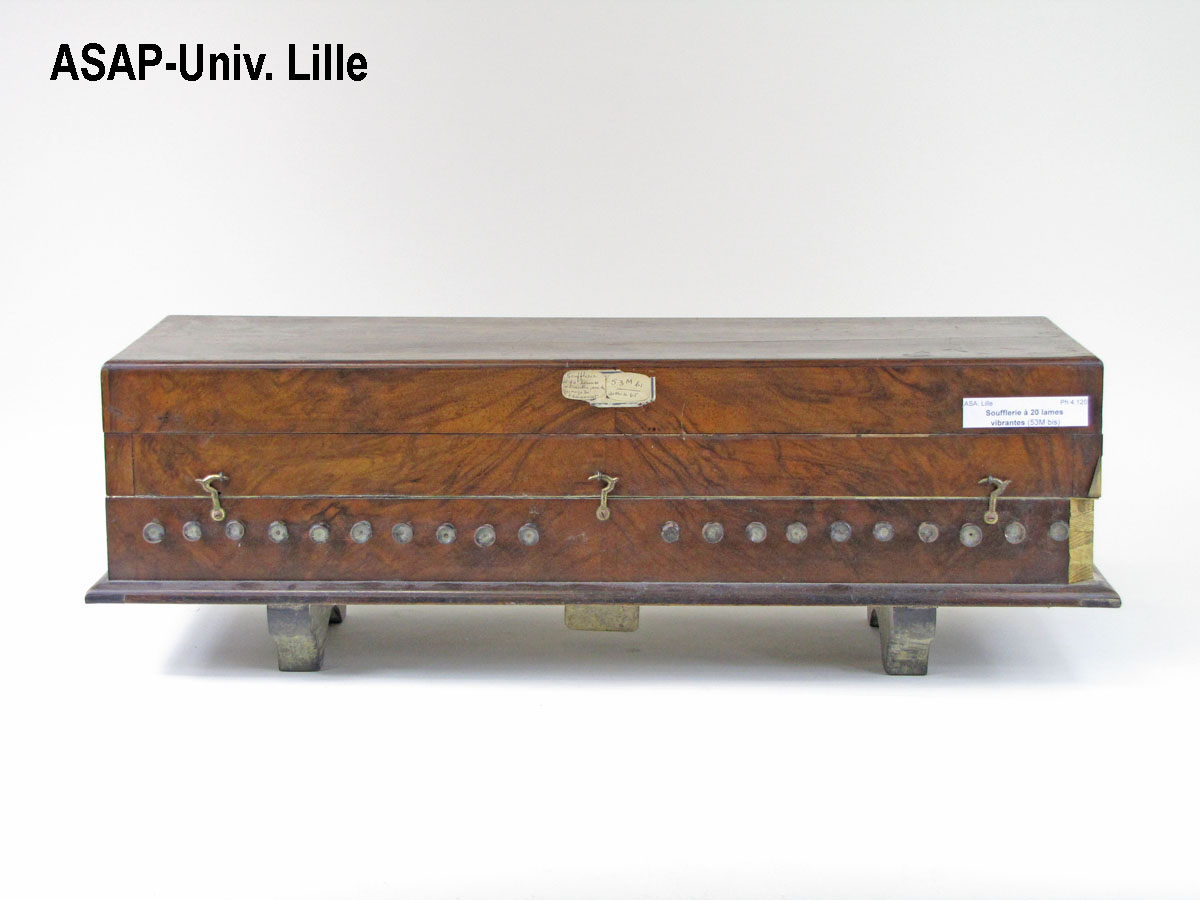

Une boîte en bois de très bel aspect comporte un mécanisme de soufflerie et un plateau présentant 20 lames vibrantes.
Une ancienne étiquette collée sur la boîte (voir photo) nous informe que cet instrument fonctionne selon le principe de l'harmonica.
Dimensions : 65 cm x 22 cm et 22,5 cm de hauteur
Les surfaces extérieures de la boîte sont recouvertes de feuilles en bois de placage d’une essence noble.
Cette boîte comporte 3 parties :
-une partie haute qui peut être manipulée verticalement,
-une partie intermédiaire comportant la soufflerie,
-une partie basse comportant les lames vibrantes.
Lorsque la boîte est fermée, on peut agir sur la partie haute pour actionner le courant d’air.

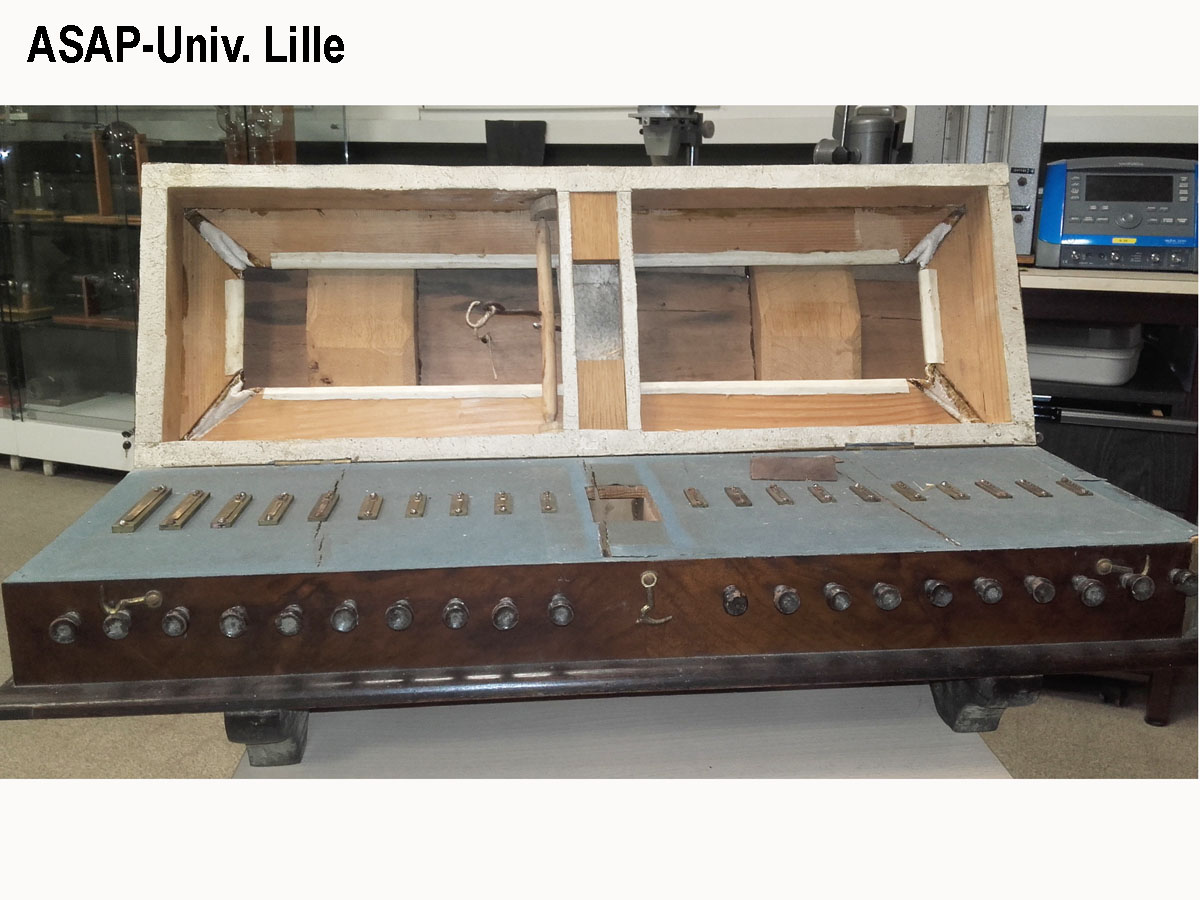

Lorsqu’on ouvre la boîte, on découvre sur un plateau en bois, les 20 lames disposées sur une même rangée. Au milieu du plateau on observe un trou de 8 x 4 cm. De part et d’autre de ce trou, sont disposées 10 lames de laiton. Chaque lame est fixée sur un support en laiton, lui-même vissé sur le plateau. Sur chaque support en laiton une lettre est gravée. Sous chaque lame, le plateau est percé d’un trou rectangulaire de la taille de la lame.
Sur la face avant de la partie basse sont placées 20 tiges horizontales pouvant être manœuvrées à l’aide d’un bouton. En tirant (poussant) sur un bouton, on agit sur une pièce de bois qui découvre (obture) le trou sous la lame sélectionnée, que l’on désire faire vibrer (ou non).
Pour faire fonctionner l’instrument, on soulève la partie haute, ce qui a pour effet de remplir d’air la soufflerie, on abaisse ensuite cette partie pour forcer l’air à agir sur la lame sélectionnée ou sur plusieurs lames si on le souhaite.
Longueur (mm)/largeur (mm)/lettre de repère pour chaque lame :
-à gauche du trou :
55/5,2/A-44/4,7/A-34/4/F-29/3,6/A-25/3,6/D-22/3,1/E-18,5/3,7/C-16/3,5/D-15,6/3,2/L-15,4/2,4/E
-à droite du trou :
13,3/1,8/F-13,3/1,9/G-13,3/1,9/G-11,5/1, 8/A-11,9/1,5/A-13/1,5/A-11/1,4/D-10,5/1,8/D-10,5/1,6/C-9/1/F
Inventaire : Ph 4.120
