Fin XXe siècle

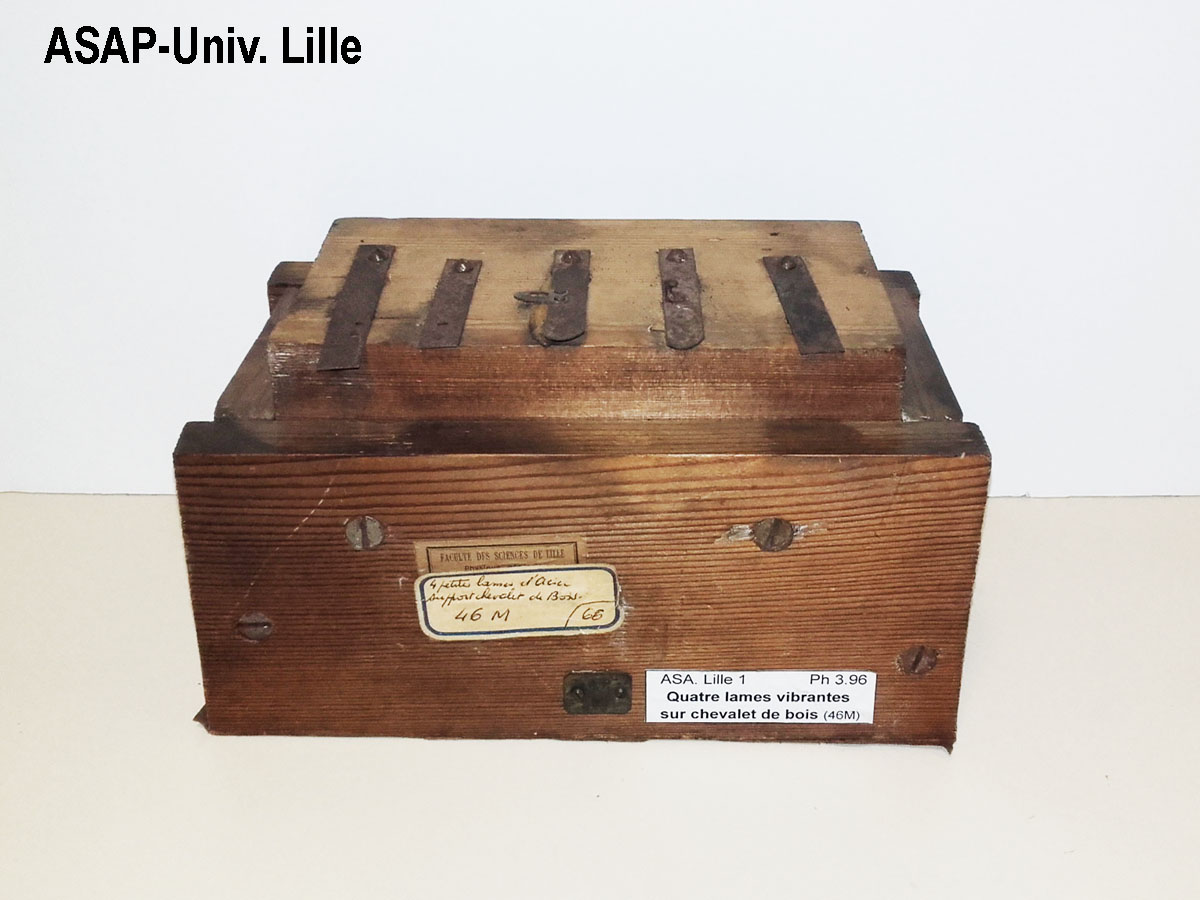

Quatre lames en laiton sont disposées sur un support en bois de facture grossière.
Dimensions : Longueur : 22,5 cm; Largeur : 14,5 cm; Hauteur : 5 cm

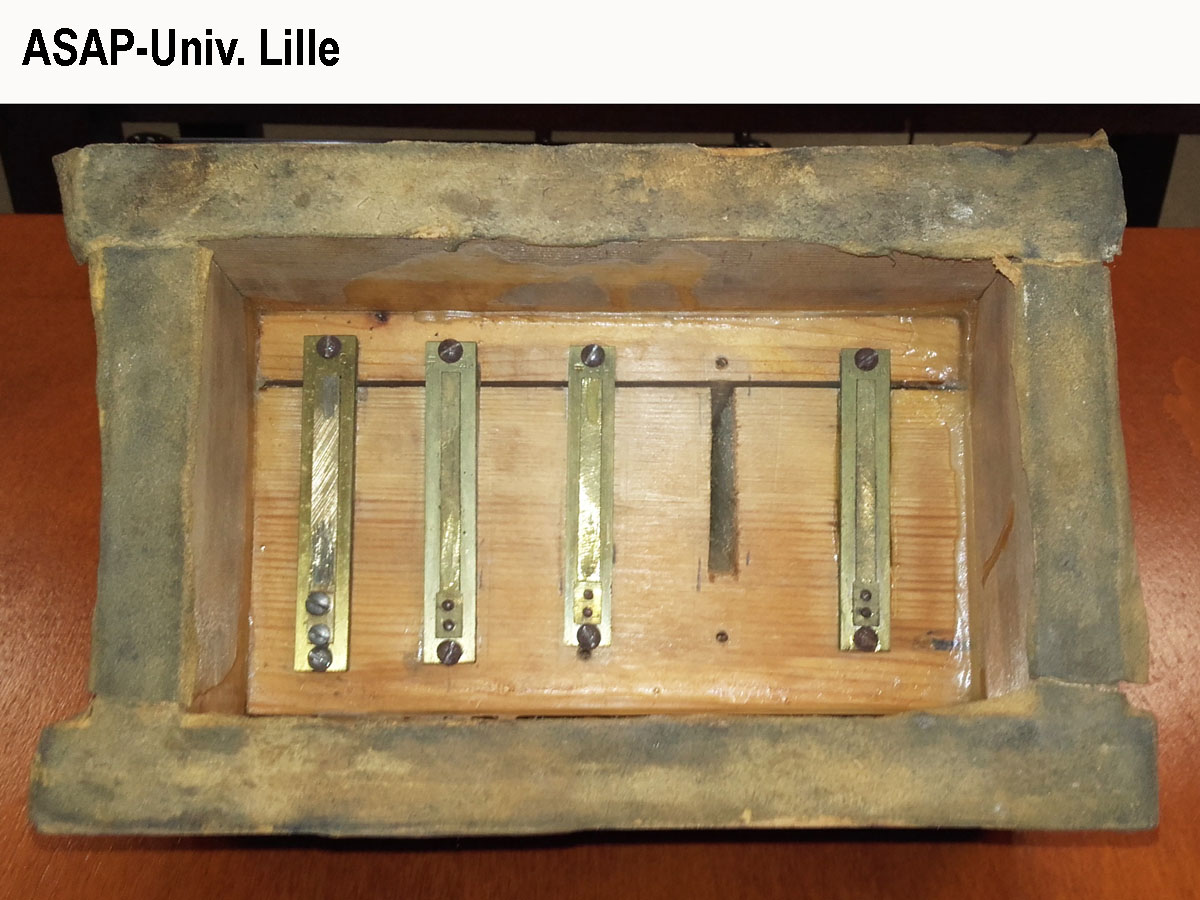

Les lames sont fixées au fond d’une cavité de 18 x 11 x 5 cm.
Sous chaque lame une ouverture dans le bois est occultée par une lame d’acier souple placée en vis-à-vis. L’instrument est incomplet car il manque une lame et le système de mise en vibration des lames est absent. On remarque un joint collé sur les bords extérieurs de la cavité. Il devait probablement servir à éviter les fuites d'air lors de l'assemblage de cet instrument sur le système de soufflerie.
Chaque lame est fixée sur un support en laiton ouvert sous la lame; le support est vissé sur la structure en bois. Une indication est gravée sur le support en laiton, à côté de chaque lame.
Le tableau ci-dessous donne les caractéristiques des lames.
Le fonctionnement devrait être le suivant :
Une soufflerie envoie de l’air dans la cavité de manière à rencontrer les lames en laiton. Pour faire vibrer une lame il faut soulever la lame d’acier en vis-à-vis. Ce système se comporte comme une anche libre dans les tuyaux sonores.
La fréquence du son émis par une lame, lorsqu’on la fait vibrer, est inversement proportionnelle au carré de sa longueur et proportionnel à son épaisseur. Elle est indépendante de la largeur de la lame.
Inventaire : Ph 3.96
