Fin du XIXe siècle
Appareils produisant des vibrations longitudinales dans des tubes en verre ou en métal.
Pour obtenir de telles vibrations, il faut frotter les tubes dans le sens de leur longueur avec un morceau d’étoffe imbibé d’eau pour les tubes de verre ou saupoudré de colophane (*) pour les tubes métalliques.

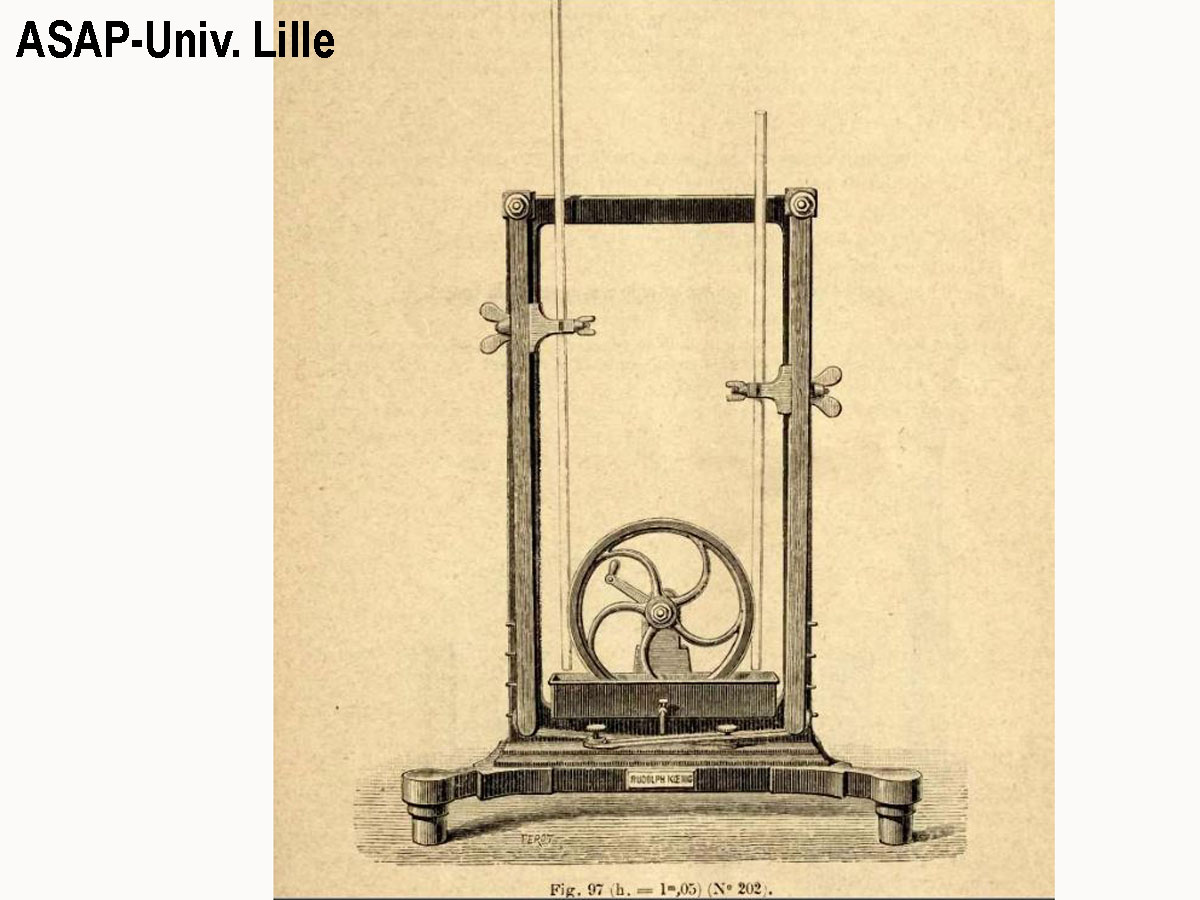

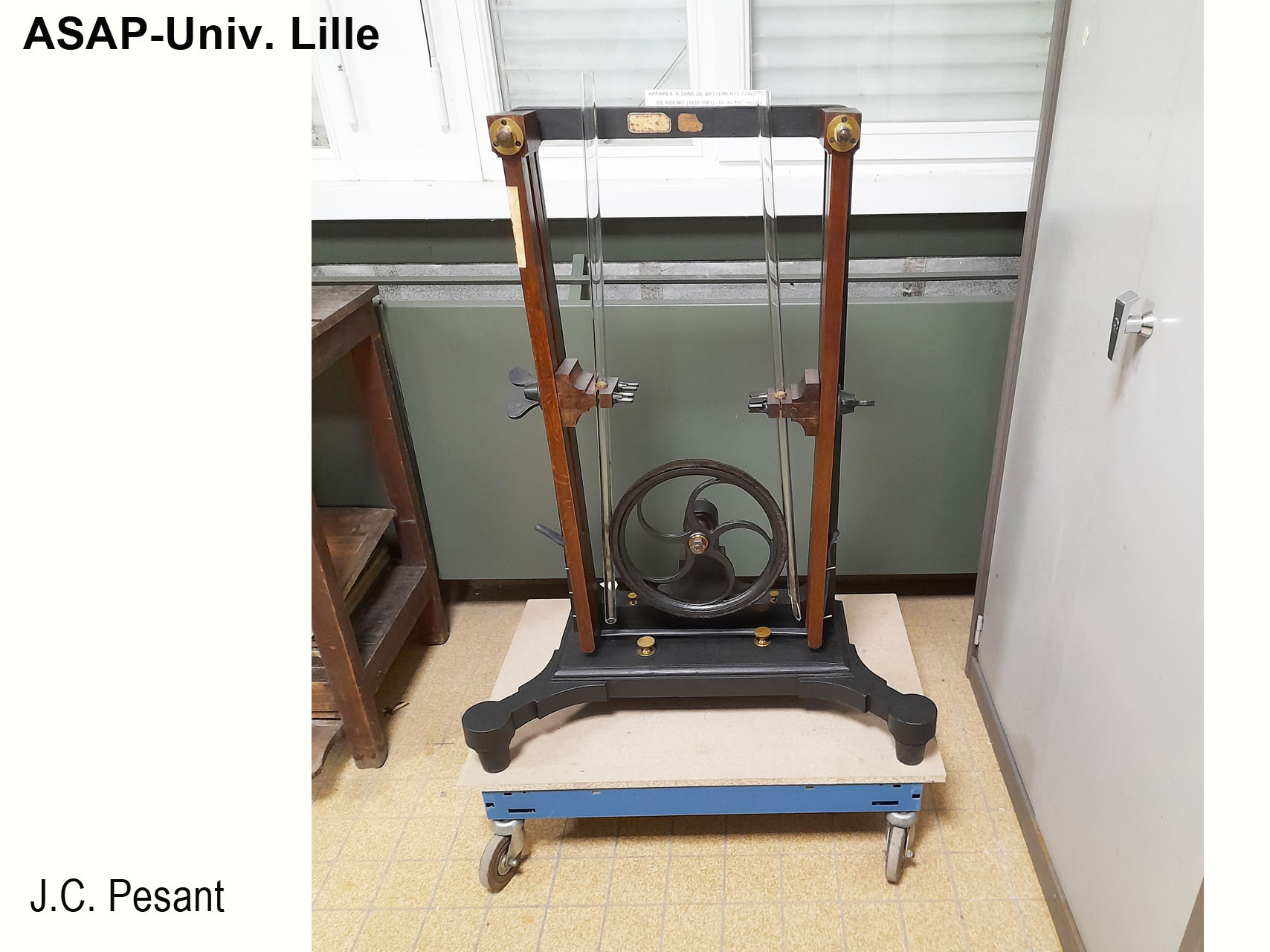

Dans cet appareil, les sons sont produits par deux tubes de verre. Ceux-ci sont placés verticalement de part et d’autre d’une roue de diamètre xxx que l’on actionne à l’aide d’une manivelle fixée sur son axe. L’ensemble est placé dans un bâti en fonte très lourd, peint en noir.
Caractéristiques physiques :
Largeur : 80 cm; profondeur : 55 cm; hauteur : 1,02 m; poids : 50 kg
Les tubes de verre peuvent avoir jusqu’à 1,50 m de longueur.
Chaque tube, destiné à produire un son fondamental, est soutenu à l’endroit du nœud, c’est-à-dire en son milieu. La fixation est effectuée par une pince mobile que l’on peut placer à une position verticale désirée, sur une planchette verticale. Cette solution permet de choisir un tube de longueur quelconque et de le placer de telle sorte qu’une partie voisine de son extrémité vienne frotter sur la gorge de la roue. Cette gorge est entourée de couches de gros drap qu’il faut tenir mouillé pendant les expériences. Lorsque l’on fait tourner la roue, le frottement de celle-ci sur le tube se comporte à la façon d’un archet sans fin. Les parties inférieures des planchettes sont réunies par des rubans de caoutchouc de telle sorte que les tubes soient poussés contre la roue. En actionnant la manivelle, on entend les sons de vibrations longitudinales des deux tubes. Les sons sont aigus et puissants.
Koenig signale dans la description de son appareil (Annales de Wiedemann, 1881), que l’on peut aussi entendre l’un des deux sons de battements, ou les deux à la fois, d’une manière continue et avec assez de force. Il indique aussi qu’il est possible de faire vibrer des tubes métalliques mais que c’est avec les tubes de verre qu’il a obtenu les meilleurs résultats et en particulier des sons très purs.
* La colophane est le résidu solide obtenu après distillation de la térébenthine, oléorésine, substance récoltée à partir des arbres résineux.
N.B. La fréquence de vibration longitudinale d’un tube, est inversement proportionnelle à sa longueur, quels que soient son diamètre et sa section transversale.
Inventaire : Ph 3.84
