Fin du XIXe siècle
Le principe de cet électrodiapason est décrit dans la fiche 9.2.6

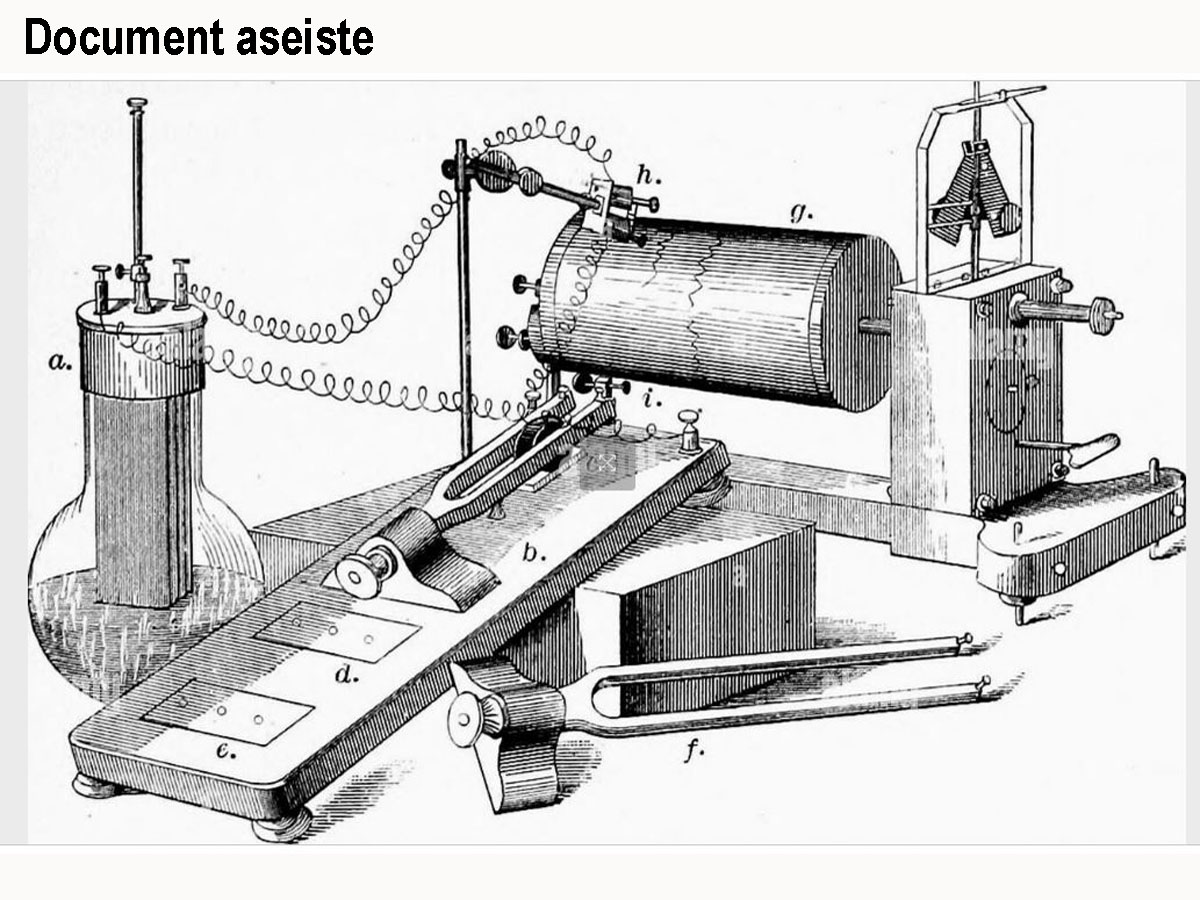

Le croquis montre l’utilisation de cet instrument afin d’enregistrer le signal vibratoire sur papier. Le banc comporte :
-une pile comme celle décrite sur la fiche 7.1.15
-l’électrodiapason
-un système enregistreur comme décrit sur la fiche 9.4.3.1
-un stylet fixé à l'extrémité d'une branche du diapason
-un interrupteur
La pile est mise en série avec l'interrupteur et la bobine de l’électrodiapason. Après avoir fermé l'interrupteur et frappé le diapason, on obtient des vibrations entretenues. Le stylet trace sur le papier déroulant l'allure du signal de vibration.
Inventaire : Ph 3.85
