2.4.10 Rhéostat à spires hexagonales

2. Electrotechnique 2.4 Résistances. Rhéostats

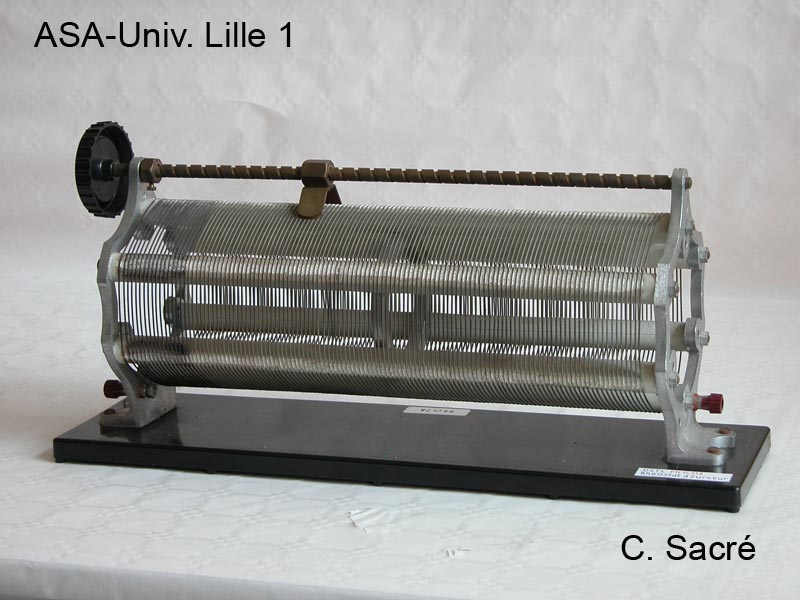

Rhéostat à spires hexagonales_1

Description

        Milieu du XXe siècle



23  – 7 A



Ce rhéostat diffère notablement des précédents. Les spires de fil résistant sont séparées au lieu d’être jointives ; au lieu d’être continuellement en contact avec le tube support elles sont tendues entre six tubes isolants, d’où leur forme. Plus aérées elles permettent de dissiper plus de chaleur à encombrement donné.
Le curseur est entraîné par une vis actionnée par un gros bouton isolant. Le curseur est au potentiel du boîtier métallique au lieu d’être isolé, ce qui parait dangereux.



 Socle isolant noir de 50,5 x 13,5 cm
 Hauteur totale : 24,5 cm


Remarque : Les rhéostats à curseur sont toujours très utilisés, mais les normes de sécurité conduisent à les protéger pour qu’aucune partie sous tension ne puisse être touchée.



Inventaire : Ph 0.118
