2.4.13 Rhéostat de démarrage pour moteur continu

2. Electrotechnique 2.4 Résistances. Rhéostats
Rhéostat de démarrage pour moteur continu_2 Rhéostat de démarrage pour moteur continu_1

Description

             Superself S.A.
          Milieu du XXe siècle



Pour moteur 135 V ; 55 A ; 9 CV
Boîte de tôle peinte en noir ; dessus en ébonite
    Largeur : 24 cm
    Profondeur : 24 cm
    Hauteur : 12 cm au niveau de l’ébonite
Un plot mort, six plots actifs

Pour réduire l’appel de courant au démarrage on met en série avec l’induit une résistance qu’on élimine progressivement en passant d’un plot à l’autre.



Ce rhéostat, comme la plupart, est « à minimum de tension ». Il faut éviter que, après la coupure de l’alimentation, le rétablissement de celle-ci trouve le rhéostat éliminé.

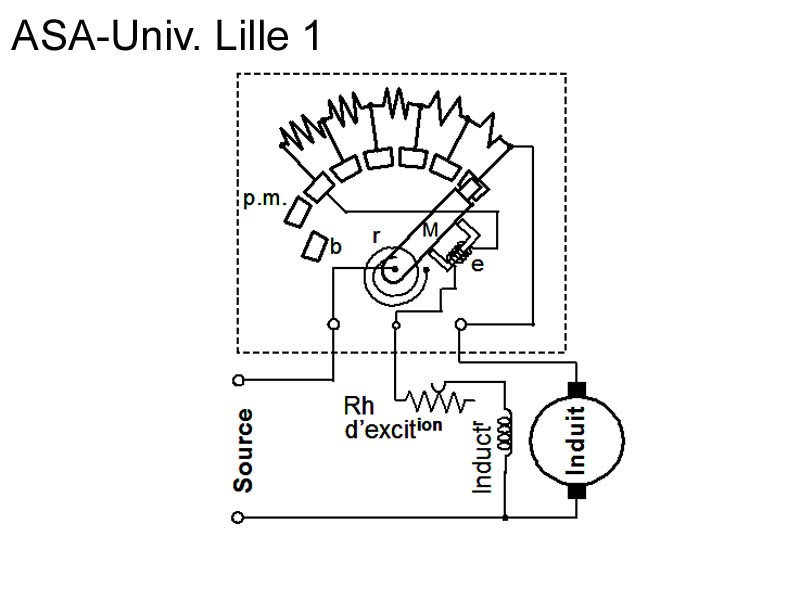

Pour cela (voir schéma) un électroaimant e parcouru par le courant d’excitation maintient la manivelle M sur le dernier plot malgré l’action du ressort r. En cas de coupure ou de baisse anormale de la tension d’alimentation, r ramène la manivelle sur le plot mort p.m; ce retour est limité par la butée b.



Inventaire : Et 1.91
