Les rhéostats à curseur sont utilisés depuis les débuts de l’électricité industrielle ; ils constituent des résistances continûment variables et peuvent être montés en potentiomètres ;

Leur taille dépend de la puissance qu’ils peuvent dissiper. Celle-ci est le plus souvent inférieure au kilowatt. Les plus classiques utilisent comme résistance un fil de constantan enroulé en spires presque jointives dans le filet gravé en hélice sur un barreau d’ardoise. Le curseur coulisse sur une tige d’acier poli reliée à la troisième borne, les deux autres étant reliées aux extrémités du fil résistant.

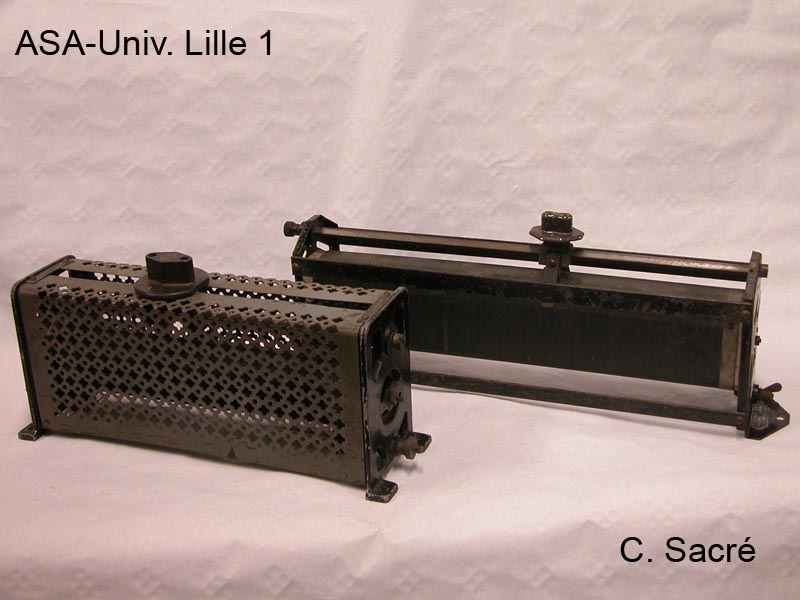

1,6 A – 262

Longueur 42 cm ; largeur 9 cm ; hauteur 15 cm

Faces avant et arrière en tôle peinte en noir reliées par le tirant traversant le barreau d’ardoise : 2 barres de renfort sur chacun des côtés.

 Rhéostat  protégé



2 A – 100

Longueur 32 cm ; largeur 9 cm, hauteur 14 cm

Protection par une tôle perforée de couleur gris foncé
